Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Приложение С: Дополнительная плата расширения для энкодера с напряжением 5 В 117

Приложение С: Дополнительная плата расширения H0-EXE5V

для энкодера с напряжением 5В

Дополнительная плата расширения H0-EXE5V предназначена для установки в преобразователи

частоты серии ITD…B3 мощностью от 1,5 кВт и выше для обеспечения работы привода в замкнутой

системе управления с обратной связью по скорости. В преобразователях частоты ITD…B3-EE05 плата уже

встроена.

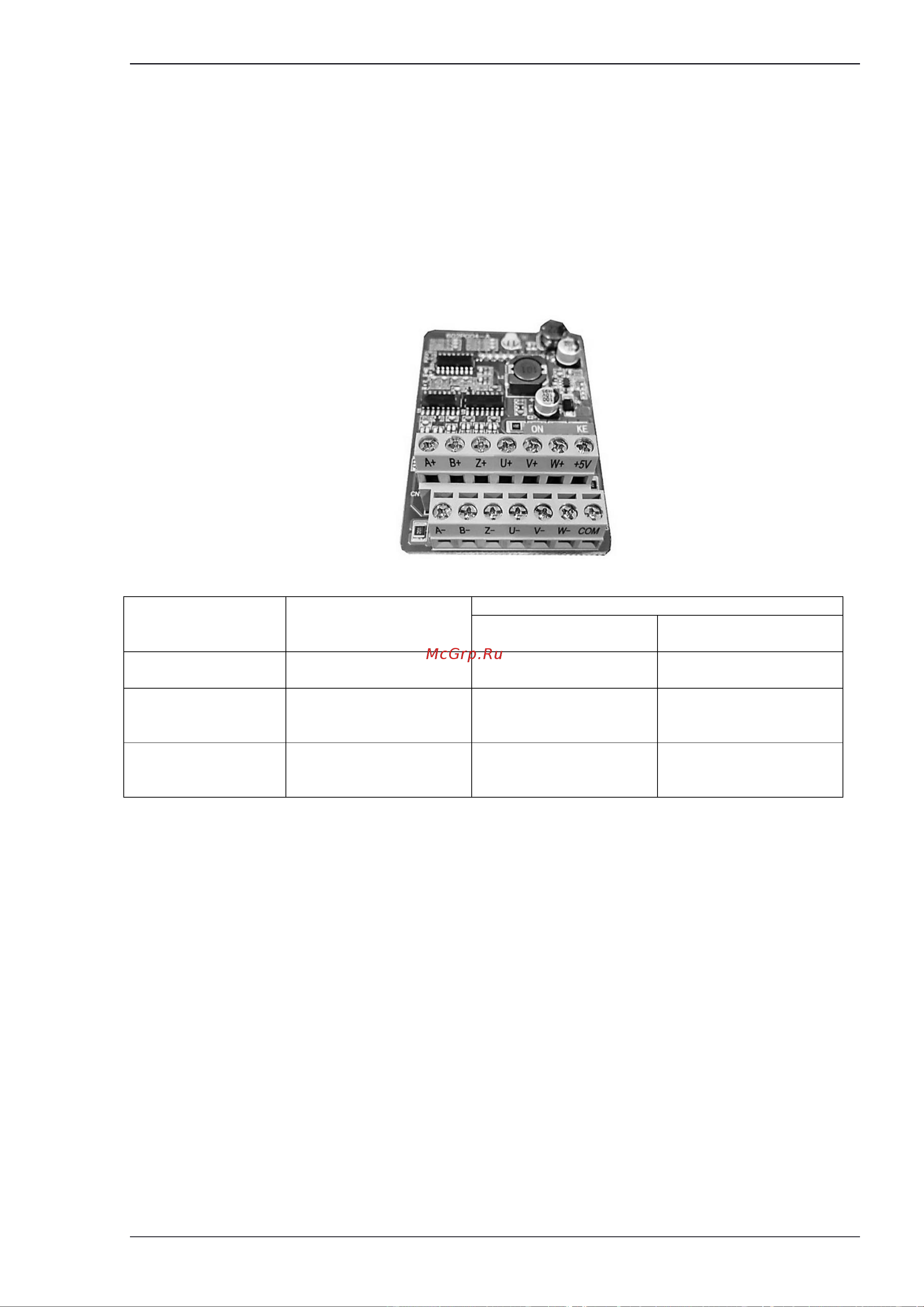

1. Внешний вид платы и описание входных клемм.

Обозначение

клеммы

Описание клеммы

Технические характеристики

Максимальная частота

импульсов

Максимальный ток

+5V, COM

Источник напряжение

питания энкодера

----

0,5А

A+, A-

B+, B-

Z+, Z-

Для сигналов от

энкодера A/B/Z

250 кГц

---

U+, U-

V+, V-

W+, W-

Для сигналов от

датчика Холла U/V/W

250 кГц

---

Примечание:

 Напряжение питания энкодера 5В.

 DIP-переключатели во всех положениях должны быть установлены в положение ON.

 При использовании асинхронного двигателя переменного тока эта плата будет работать с обычным

дифференциальным энкодером. В этом случае клеммы U/V/W платы расширения не используются.
