Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Приложение E: Дополнительная плата расширения H0-EXT03 входов и выходов 121

Приложение E: Дополнительная плата расширения H0-EXT03 входов и выходов

Дополнительная плата расширения H0-EXT03 предназначена для установки в преобразователи

частоты серии ITD…B3 мощностью от 1,5 кВт и выше для расширения количества входов и выходов

клемм цепи управления. В преобразователях частоты ITD…B3-E3 плата уже встроена в основную плату

управления.

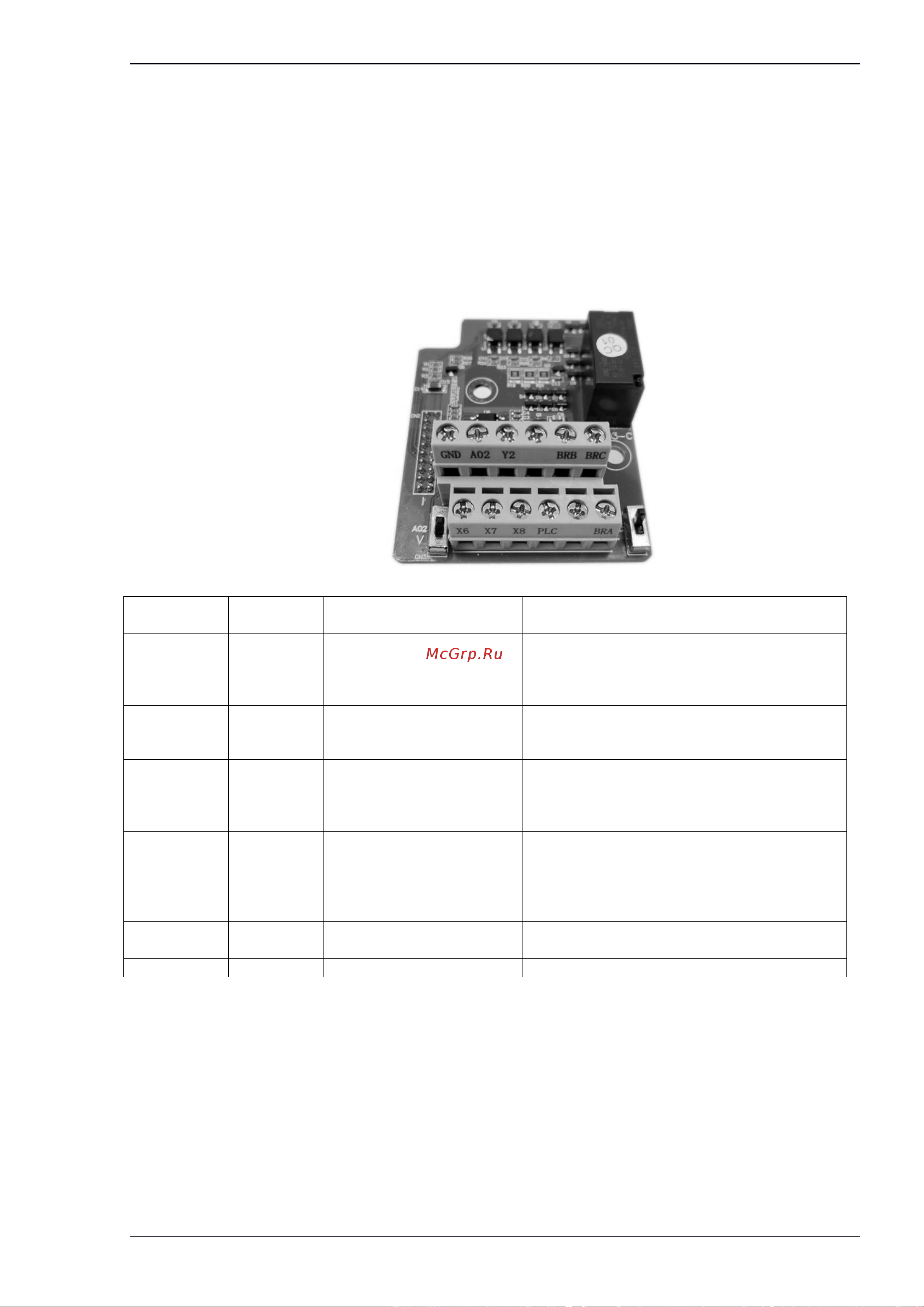

1. Внешний вид платы и описание входных/выходных клемм.

Клемма

Код

параметра

Описание

Примечание

Х7

F6.06

F6.07

F6.08

Многофункциональные

входные клеммы.

Программируются

аналогично входам Х1..Х5

Вход оптопары

Диапазон частоты входных сигналов:0-200 Гц

Диапазон напряжения:0-24 В

F7.02

Транзисторный выход.

Программируется

аналагично выходу Y1

Максимальный вых. ток: 50 мА

Диапазон вых. напряжения: 0-24 В

BRA/ BRB/

BRC

F7.04

Выход релейный

Программируется

аналагично выходу

TA/TB/TC

BRA-BRB: NC

BRA-BRC: NO

250 В перем. тока/1 A, 30 В пост. тока/1 A

A02

F7.20

Аналоговый выход

с выбором типа сигнала:

4-20 мА / 0-10 В.

Программируется

аналагично выходу A01.

4-20 мА: Допустимый вых. импеданс:

200~500 Ом

0-10 В: Допустимый вых. импеданс: ≥10 кОм

GND

–

Заземление аналоговых

выходов

В версии B3 «COM» изолирована от клеммы

«GND»

PLC

–

Вспомогательная клемма

–
