Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Приложение F: Дополнительная плата расширения H0-EXA1 аналогового входа ±10В 122

Приложение F: Дополнительная плата расширения H0-EXA1

аналогового входа ±10В

Дополнительная плата расширения H0-EXA1 предназначена для установки в преобразователи

частоты серии ITD…B3 мощностью от 1,5 кВт и выше для регулировки выходной частоты аналоговым

сигналом -10В…+10В с реверсом при переходе через 0В. В преобразователях частоты ITD…B3-EA1 плата

уже встроена в основную плату управления.

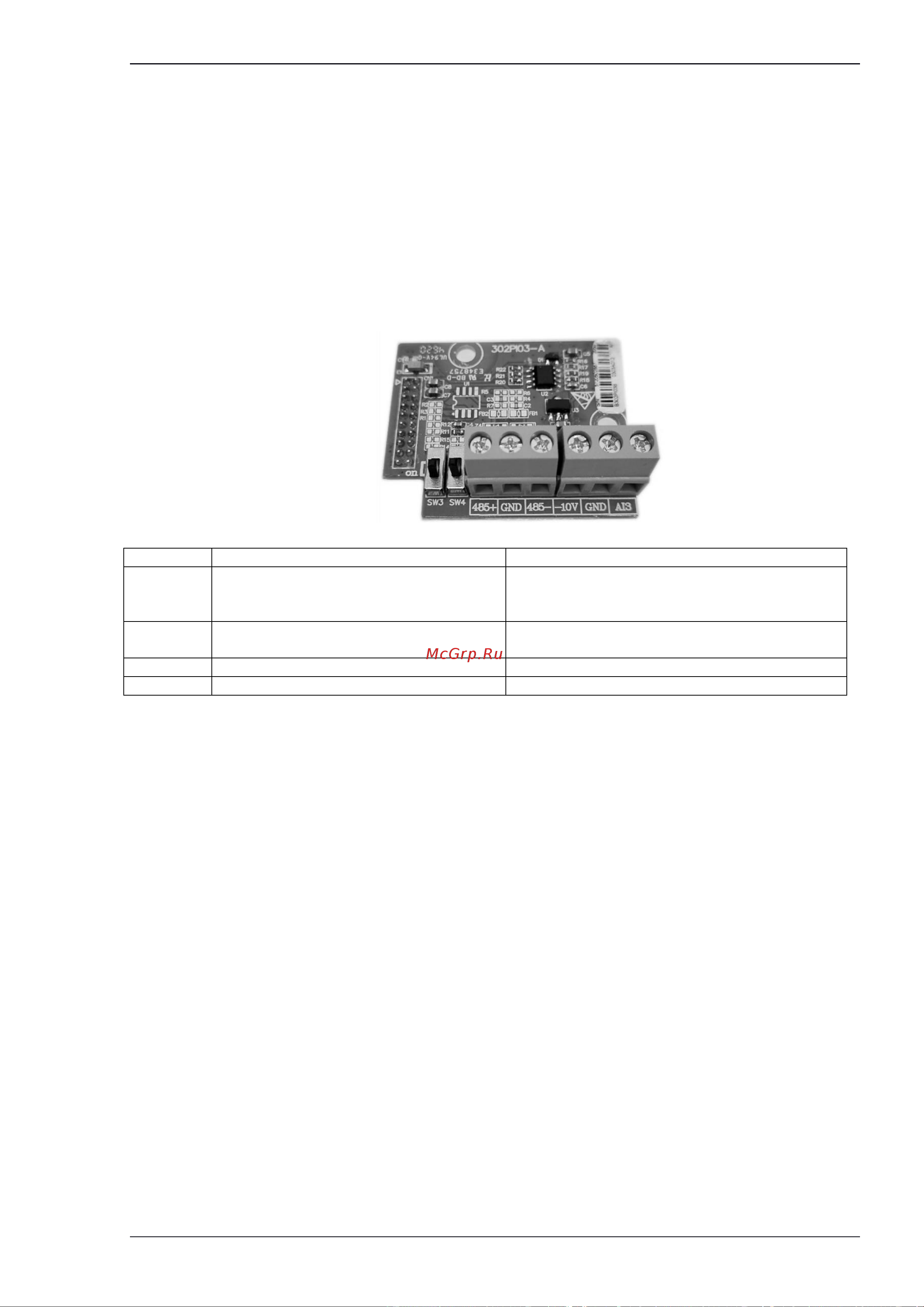

1. Внешний вид платы и описание входных клемм.

Клемма

Описание

Примечание

485+

485-

Клеммы порта RS485 последовательной

связи с внешними устройствами

Вход оптопары

Диапазон частоты входных сигналов 0-200 Гц

Диапазон напряжения: 0-24 В

-10V

Встроенный источник питания 10В

Обеспечивает 10В на внешнюю клемму (на

GND)

AI3

Аналоговый вход сигнала ±10В

±10В аналоговый вход (на GND)

GND

Общая клемма аналогового входа

Общий конец аналогового входа
