Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Глава 2 Установка преобразователя частоты 16

2.3 Снятие и установка выносной клавиатуры и пластикового корпуса.

2.3.1 Снятие и установка выносной клавиатуры.

 Снятие панели управления

Как показано на рис. 2-3, нажмите на выступ на верхнем торце клавиатуры, чтобы выступ вышел

наружу, а затем сдвиньте клавиатуру вверх.

 Установка выносной клавиатуры.

Как показано на рис. 2-4, осторожно нажмите на переднюю плоскость клавиатуры в направлении

корпуса преобразователя, пока не услышите щелчок.

2.3.2 Снятие и установка пластикового корпуса преобразователя частоты

 Снятие пластикового корпуса

С усилием нажмите на два соединительных фиксатора слева и справа в верхней его части, чтобы она

вышла наружу. Приподнимите пластиковый корпус, как показано на рис. 2-5.

 Установка пластикового корпуса

После подключения клемм контура питания и клемм контура управления вставьте два фиксатора с

защелками в нижней лицевой части пластикового корпуса в паз на корпусе преобразователя частоты, как

показано на рис 2-6, а затем нажмите на переднюю крышку кожуха в направлении корпуса, как показано

на рис. 2-6, до щелчка.

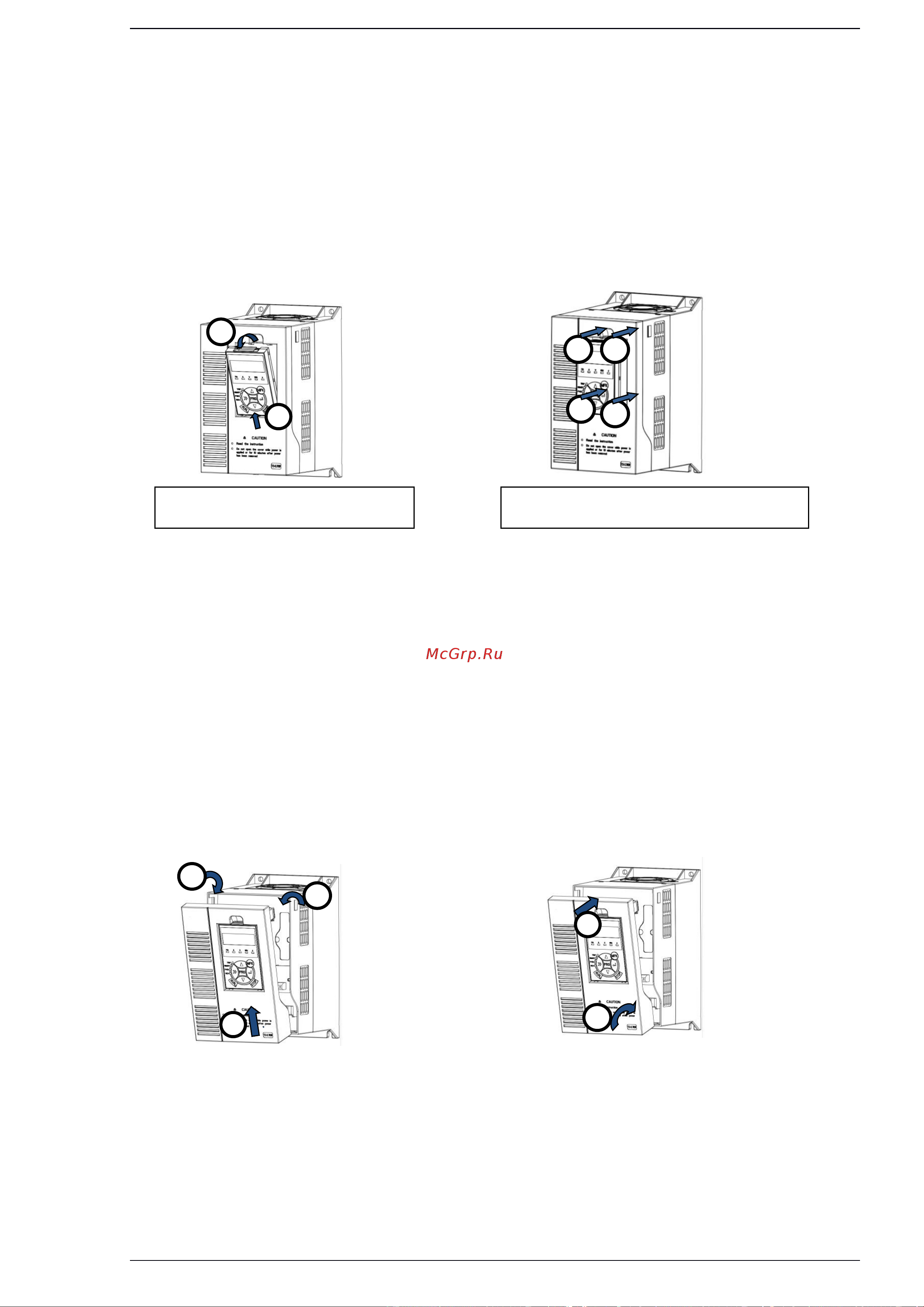

Рис.2-3 Снятие клавиатуры

Рис.2-4 Установка клавиатуры

Рис.2-5 Установка пластикового корпуса

Рис.2-6 Снятие пластикового корпуса
