Глава 3 Подключение преобразователя частоты 17

Глава 3 Подключение преобразователя частоты

3.1 Подключение периферийных устройств к преобразователю

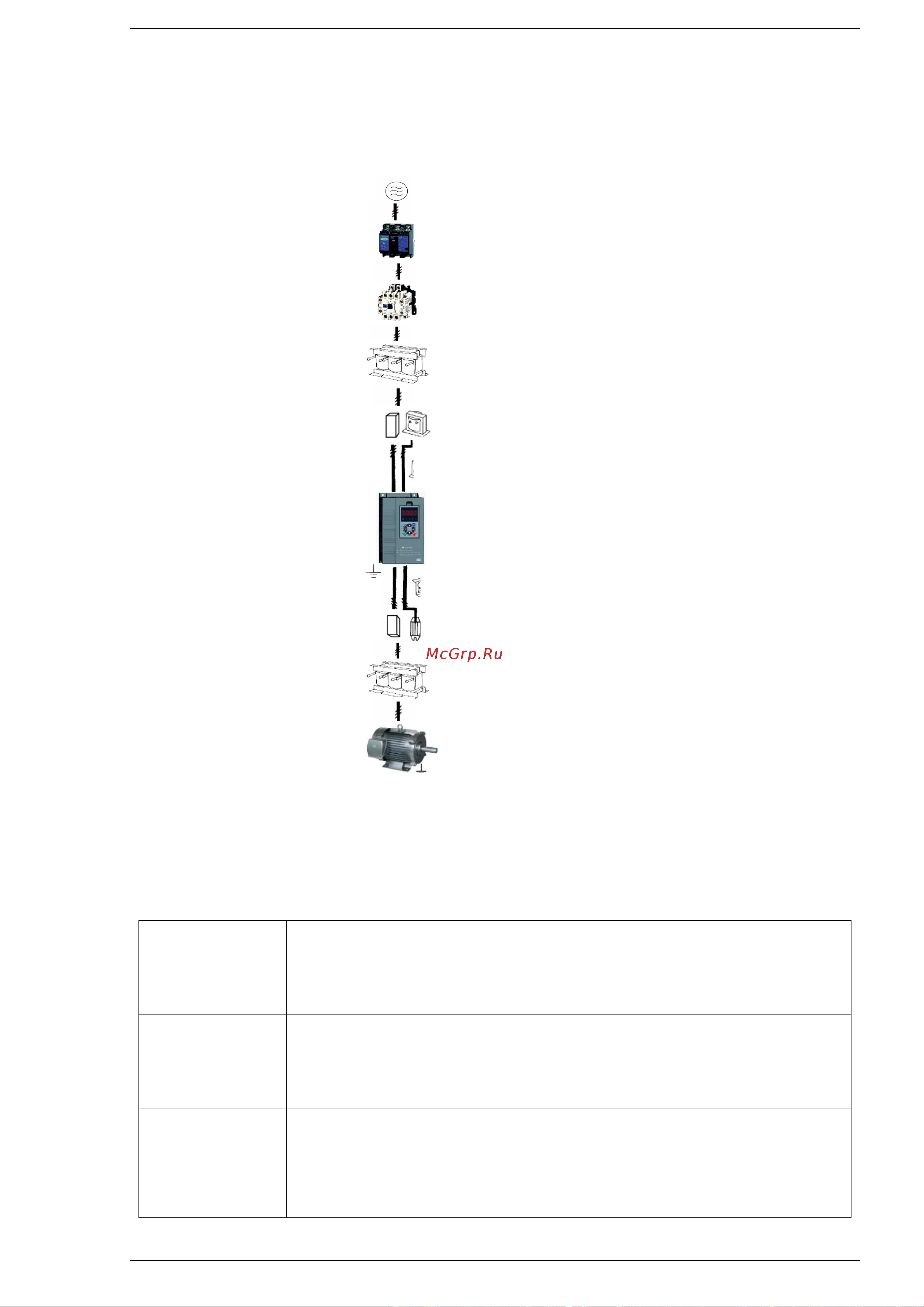

Рис 3-1 Подключение периферийных устройств к преобразователю

3.2 Описание периферийных устройств для контура питания

Автоматический

выключатель

Рабочий ток автоматического выключателя должен быть в 1,5 ~ 2 раза больше

номинального входного тока преобразователя частоты. Временные

характеристики автоматического выключателя должны полностью учитывать

временные характеристики защиты преобразователя частоты от перегрузки.

Входной RF

фильтр

Так как выходной сигнал преобразователя – это высокочастотное импульсное

напряжение, в нем обязательно присутствует высокочастотный ток утечки.

Поэтому на входе преобразователя частоты при необходимости подключают

входной RF фильтр.

Контактор

Частое включение/выключение контактора может приводить к сбою в работе

преобразователя частоты, поэтому наибольшая частота для

включения/выключения контактора не должна превышать 1раз в 10 минут. При

использовании тормозного резистора, чтобы защитить тормозной резистор от

перегрева и повреждения, необходимо установить реле защиты от перегрева,

чтобы при перегреве отключять контактором источник питания.

Источник питания

Автоматический

выключатель

Контактор

Входной дроссель

переменного тока

Дроссель

постоянного тока

Входной фильтр

Преобразователь

частоты

Тормозной

резистор

Выходной фильтр

Электродвигатель

Заземление

Выходной дроссель

переменного тока
