Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Глава 3 Подключение преобразователя частоты 20

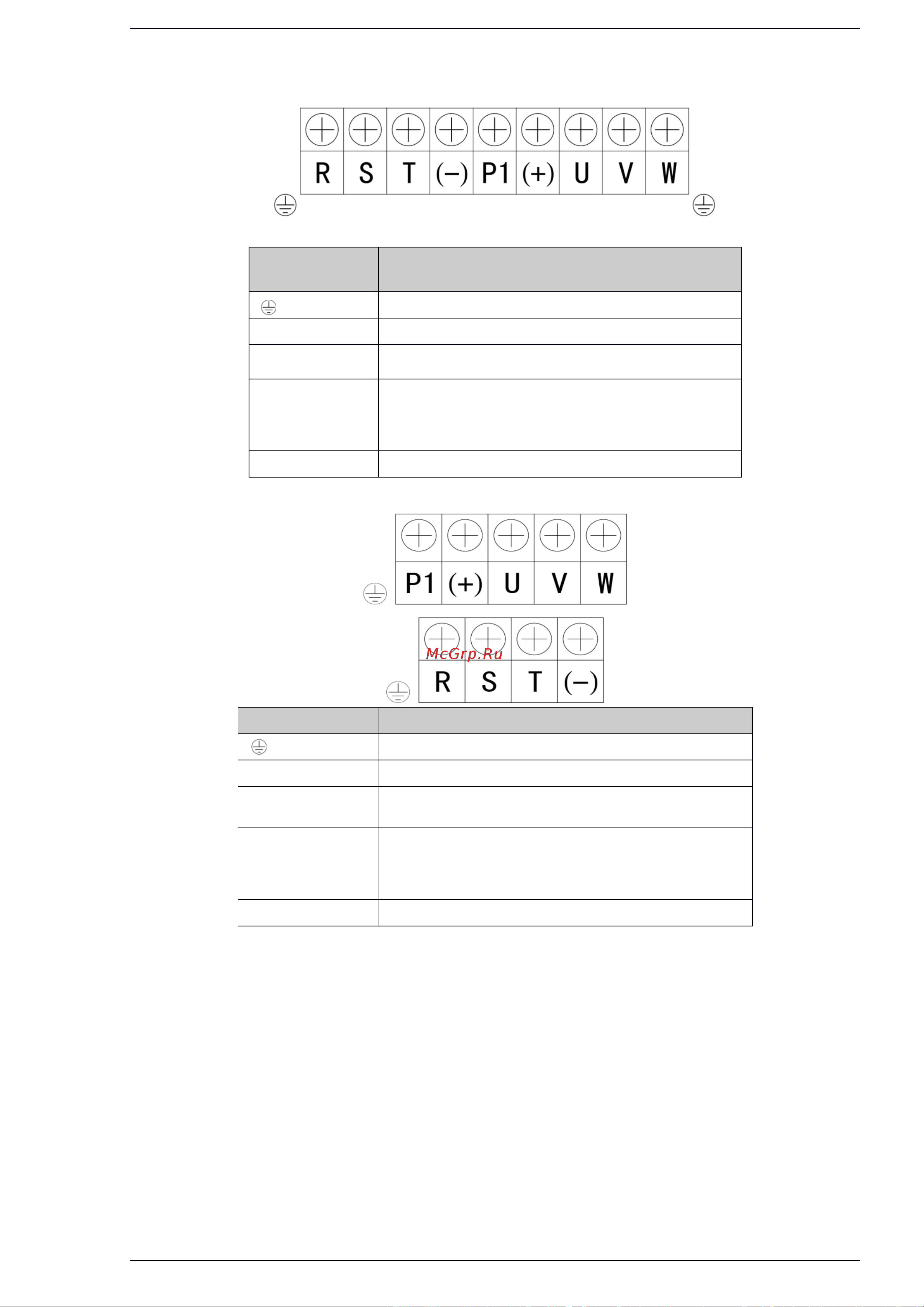

3.4.3 Преобразователи ITD…B3 30-110 кВт

3.4.4 Преобразователи ITD…B3 132 -800 кВт

3.5 На что обратить внимание при подключении к контуру питания

3.5.1 Подключение источника питания

 Запрещено подсоединять кабель питания к выходным клеммам преобразователя частоты. В противном

случае это может привести к повреждению внутренних элементов преобразователя.

 Чтобы обеспечить защиту преобразователя со стороны питающей сети от сверхтока, а также и

техническое обслуживание, необходимо подсоединить преобразователь частоты к источнику питания

через автоматический выключатель или предохранительную вставку (см. табл. 3-1 и 3-2).

 Следите за тем, чтобы номинальное напряжение (220В или 380В) соответствовало значениям,

указанным на заводской табличке. В противном случае существует риск повреждения преобразователя

частоты.

Обозначение

клеммы

Описание клеммы

Заземляющая клемма PE

R、S、T

Входные клеммы трех фаз переменного тока

(-)、 (+)

Клеммы звена постоянного тока; клеммы для

подключения тормозного модуля

P1、(+)

Клеммы для подключения дросселя постоянного

тока;

Короткозамкнуты медной пластиной (если дроссель

постоянного тока не подключен)

U、V、W

Выходные клеммы трех фаз переменного тока

Символ клеммы
