Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Глава 3 Подключение преобразователя частоты 21

3.5.2 Подключение двигателя

 Запрещено накоротко замыкать или заземлять выходные клеммы преобразователя частоты. В противном

случае существует риск повреждения внутренних элементов преобразователя.

 Не допускайте короткого замыкания между выходным кабелем и корпусом преобразователя частоты. В

противном случае существует угроза поражения электрическим током.

 Запрещено подсоединять выходные клеммы преобразователя частоты к конденсатору. В противном

случае существует риск повреждения внутренних элементов преобразователя.

 Не допускается установка контактора и любого другого коммутационного оборудования между

преобразователем частоты и двигателем.

 Длина кабеля между преобразователем частоты и двигателем

Если кабель между преобразователем частоты и двигателем длинный, возрастает ток утечки, что может

привести к перегрузке преобразователя частоты и снижению мощности, подводимой к двигателю.

Рекомендуется установить выходной дроссель переменного тока, если кабель двигателя длиннее 100 м, а

несущая частота следующая:

3.5.3 Заземление

 Преобразователь частоты способствует образованию тока утечки. Чем выше несущая частота, тем

больше ток утечки. Ток утечки в преобразователе более 3,5 мА, его точное значение определяется

условиями места установки и условиями окружающей среды. Для обеспечения безопасности

преобразователь частоты и двигатель должны быть заземлены.

 Сопротивление заземления должно быть менее 10 Ом. Для информации по требованиям к диаметру

провода для заземления см. главу 3.3 «Руководство для выбора периферийных устройств контура

питания».

 Запрещено совместное использование заземления со сварочным и иным силовым оборудованием.

 Если задействовано более 2 преобразователей частоты, следите, чтобы заземляющий провод не

образовывал петлю.

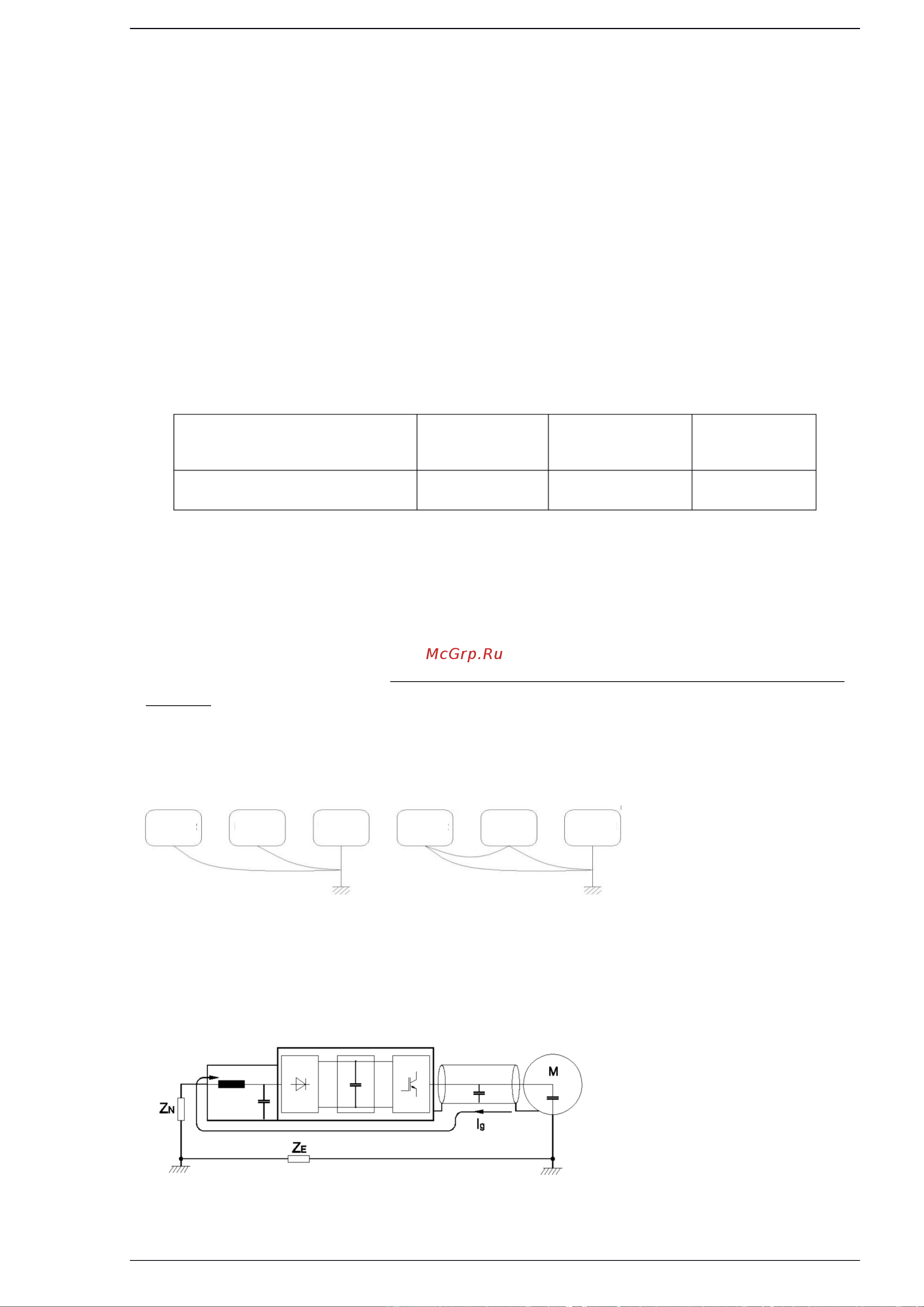

Верно Неверно

Рис. 3-5 Заземление

3.5.4 Меры против излучения помех

Рис. 3-6 Меры по борьбе с помехами

Входной фильтр

Преобразователь

Кабель

моторный

ПЧ

Длина кабеля между

преобразователем и двигателем

до 50 м

до 100 м

от 100 м

Несущая частота (F0.15)

Более 10 кГц

Более 6 кГц

Более 4 кГц
