Инструкция по эксплуатации преобразователя частоты векторного серия ITD

Глава 6 Описание параметров 74

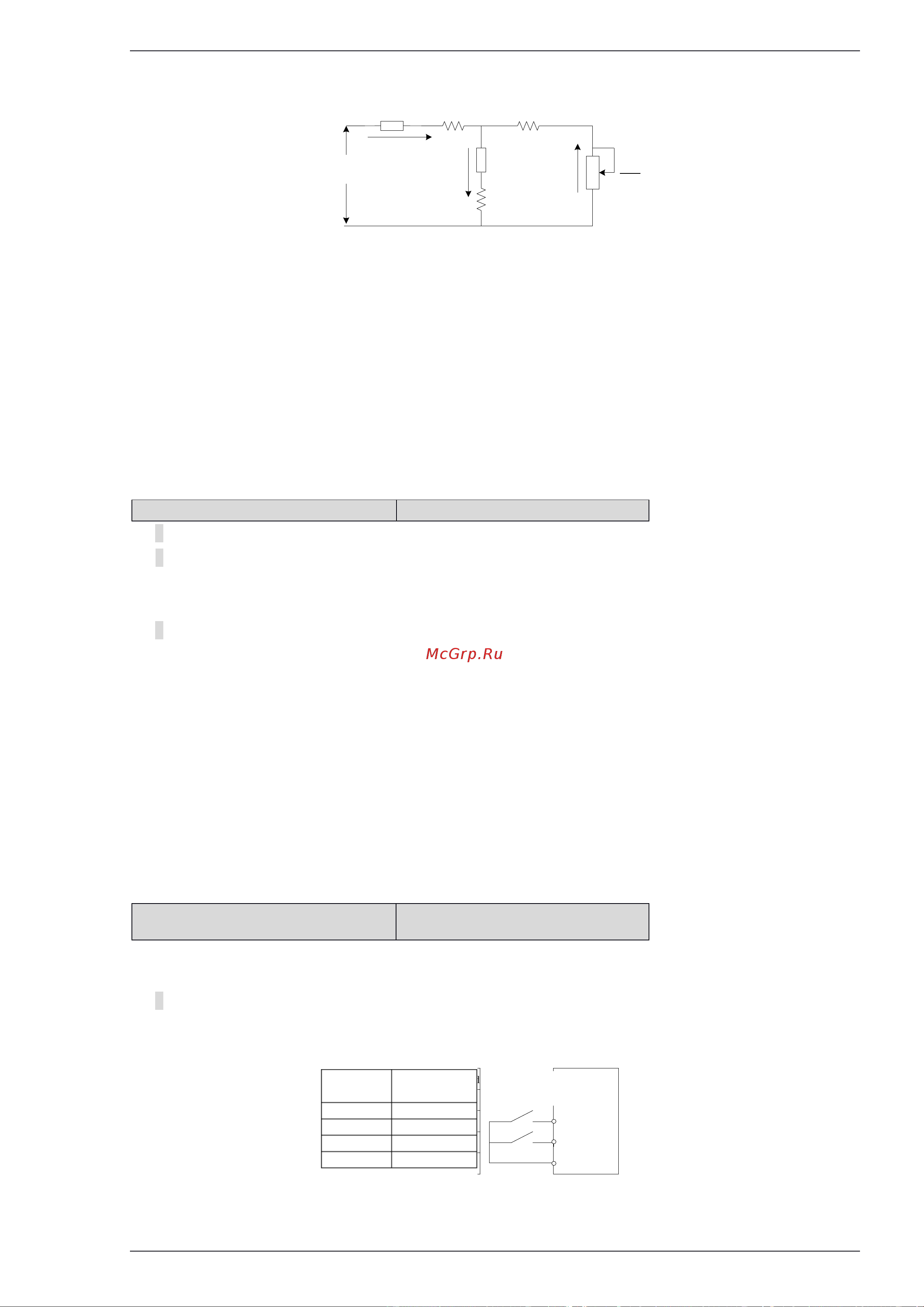

Рис. 6-12 Эквивалентная схема асинхронного двигателя

На рис.6-12, R1, Xl, R2, X2, Xm и I0 представляют сопротивление статора, индуктивность рассеяния

статора, сопротивление ротора, индуктивность рассеяния ротора, взаимную индуктивность и ток

холостого хода соответственно. Значение параметра F5.07 – это сумма индуктивности рассеяния статора и

индуктивности рассеяния ротора.

После изменения номинальной мощности двигателя (F5.02) преобразователь автоматически меняет

значения F5.03～F5.09, чтобы адаптироваться к номинальной мощности двигателя.

F5.10 Выбор автонастройки

Диапазон: 0~2【0】

0: Нет операции

1: Статическая настройка. Подходит в ситуации, где двигатель нелегко отсоединить от нагрузки.

Описание действия: Задайте для функциональный кода значение 1 и нажмите на клавишу ПУСК для

подтверждения. После этого преобразователь проведет статическую настройку.

2: Настройка с вращением вала

Чтобы обеспечить динамичное управление преобразователем, необходимо выбрать настройку с

вращением вала. Во время этой настройки двигатель должен быть отсоединен от нагрузки (то есть, на

холостом ходу).

Описание действия: Установите значение параметра F5.10=2. На дисплее появится надпись «-At-». В

этом режиме нажмите на клавишу ПУСК для запуска процесса автокалибровки. После этого

преобразователь сначала проведет статическую настройку, а затем ускорится до 80% номинальной

частоты двигателя в соответствии со временем ускорения, заданным в F0.19, поддерживая данную

частоту в течение некоторого времени, и наконец замедлится до нулевой скорости в соответствии с

временем замедления, заданным в F0.20. После завершения процесса автокалибровки на дисплее

будет отображаться заданное значение частоты.

6.7 Группа входных клемм (F6)

F6.00 Режим управления с помощью

управляющих клемм

Диапазон: 0～3【0】

Данный параметр определяет четыре различных режима управления, которые контролируют работу

преобразователя частоты с внешних клемм.

0: Двухпроводной режим управления 1

Данный режим управления используется наиболее часто. Вращение вперед/назад двигателя

определятся командами с клемм FWD (ВПЕРЕД) и REV (НАЗАД), как показано на рис. 6-13.

Run command

Stop

Forward

Reverse

Stop

K2 K1

0 0

1 1

1 0

0 1

FWD

REV

COM

AC drive

Рис.6-13 Двухпроводной режим управления 1

К2

К1

Выполняемая

команда

Стоп

Вперед

Стоп

Частотник
