Инструкция по эксплуатации преобразователя частоты векторного серия ITD

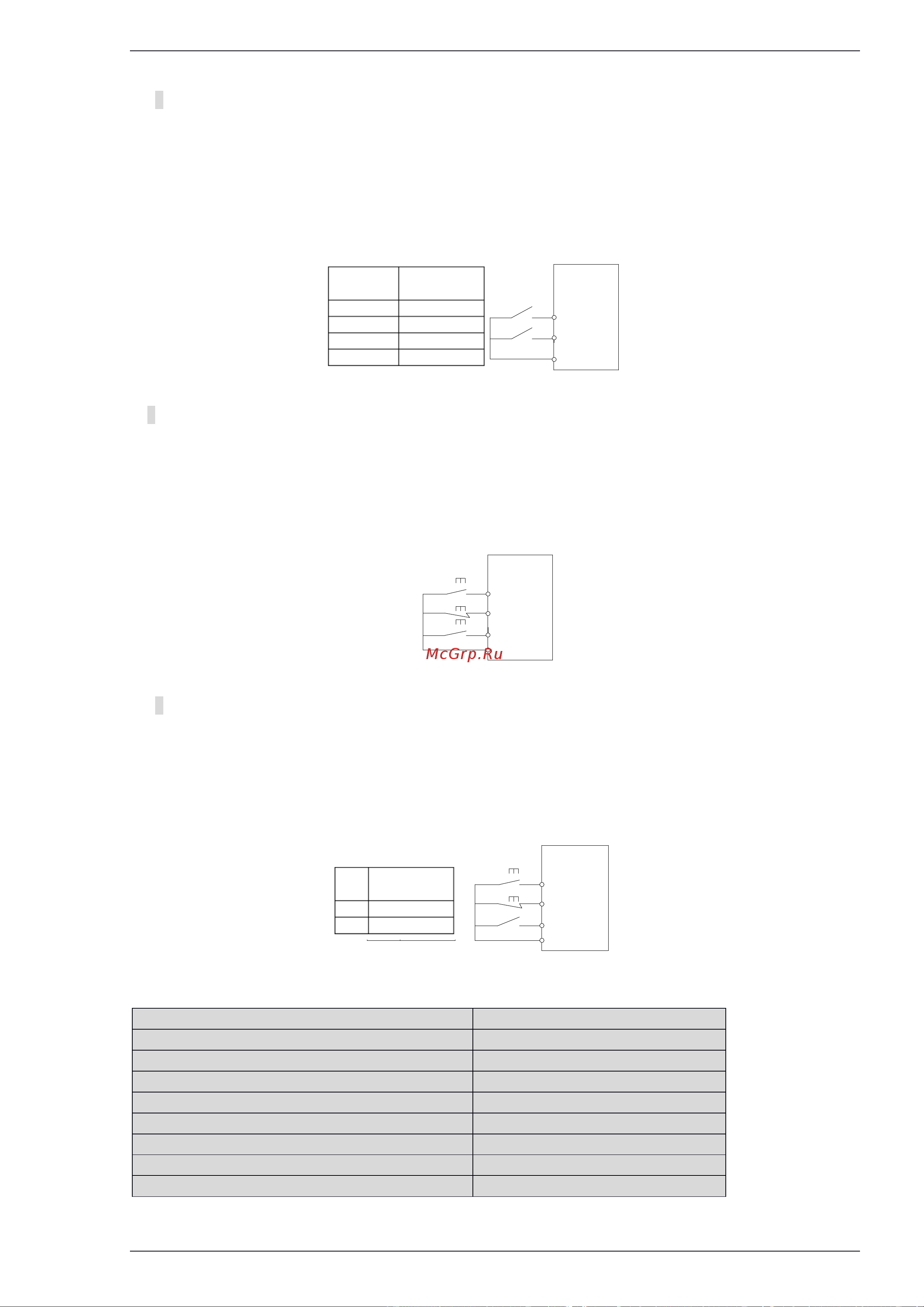

Глава 6 Описание параметров 75
1: Двухпроводной режим управления 2
В данном режиме используются обе функции: RUN (ПУСК) and F/R (Направление вращения). Если
активируется функция RUN, преобразователь запускается. Если функция F/R выбрана, но не
активирована, преобразователь будет выполнять вращение вперед. Если функция F/R выбрана и
активирована, преобразователь будет выполнять вращение назад. Если функция F/R не выбрана,
рабочее направление определяется функциональным кодом (F0.17). Подключение клемм изображено
на рис. 6-14.
Run command
Stop
Forward
Reverse
Stop
K2 K1
0 0
1 1
1 0
0 1
RUN
F/R
COM
K1
K2
AC drive
Рис. 6-14 Двухпроводной режим управления 2
2: Трехпроводной режим управления 1
В данном режиме клеммы FWD и REV активируют и контролируют направление вращения двигателя
вперед и назад при эффективном импульсном сигнале. HLD – это клемма поддерживания, то есть,
если HLD активна, поддерживается импульсный сигнал FWD и REV; если HLD неактивна,
поддержка FWD и REV деактивируется. Преобразователь можно остановить посредством
отсоединения клеммы HLD. См. рис. 6-15
FWD
REV
COM
SB3
SB1
AC drive
HLD
... ......
SB2
Рис.6-15 Трехпроводной режим управления 1
3: Трехпроводной режим управления 2
В данном режиме клемма RUNактивирует выполнение команды “Пуск”; а клемма F/R определяет
направление вращения двигателя. Если клемма HLD активна, импульсный сигнал RUN
поддерживается; если HLD неактивна, поддержка RUN деактивируется. Команда остановки
выполняется посредством отсоединения клеммы HLD. См. рис. 6-16. Если F/R не выбрано, рабочее
направление вращения определяется функциональным кодом (F0.17).
RUN
F/R
COM
K
SB1
AC drive
HLD
... ...
SB2
Run
direction
Forward
Reverse
K
0
1
Рис.6-16 Трехпроводной режим управления 2
F6.01 Выбор функции клеммы X1
Диапазон: 0～58【1】
F6.02 Выбор функции клеммы X2
Диапазон: 0～58【2】
F6.03 Выбор функции клеммы X3
Диапазон: 0～58【8】
F6.04 Выбор функции клеммы X4
Диапазон: 0～60【17】
F6.05 Выбор функции клеммы X5
Диапазон: 0～60【18】
F6.06 Выбор функции клеммы X6/(AI1 для B2)
Диапазон: 0～56【0】
F6.07 Выбор функции клеммы X7
Диапазон: 0～56【0】
F6.08 Выбор функции клеммы X8
Диапазон: 0～56【0】
F6.09 Выбор функции клеммы X9/(AI1 для B3)
Диапазон: 0～56【0】
К2
К1
Выполняемая
команда
0
0
Стоп
0
1
Вперед
1
0
Стоп
1
1
Назад
Частотник
Частотник
Частотник
К
Выполняемая
команда
0
Вперед
1
Назад
