10

Монтаж и демонтаж

Монтаж прибора

Предпочтительное место установки прибора

VAKIO в комнате - наружная стена, над или рядом

с окном, максимально высоко, на расстоянии

400...600 мм от потолка. Это улучшает

циркуляцию воздуха в помещении за счет

конвекции. Расстояние от края оконного проема

до края вентиляционного канала как минимум

100-150 мм.

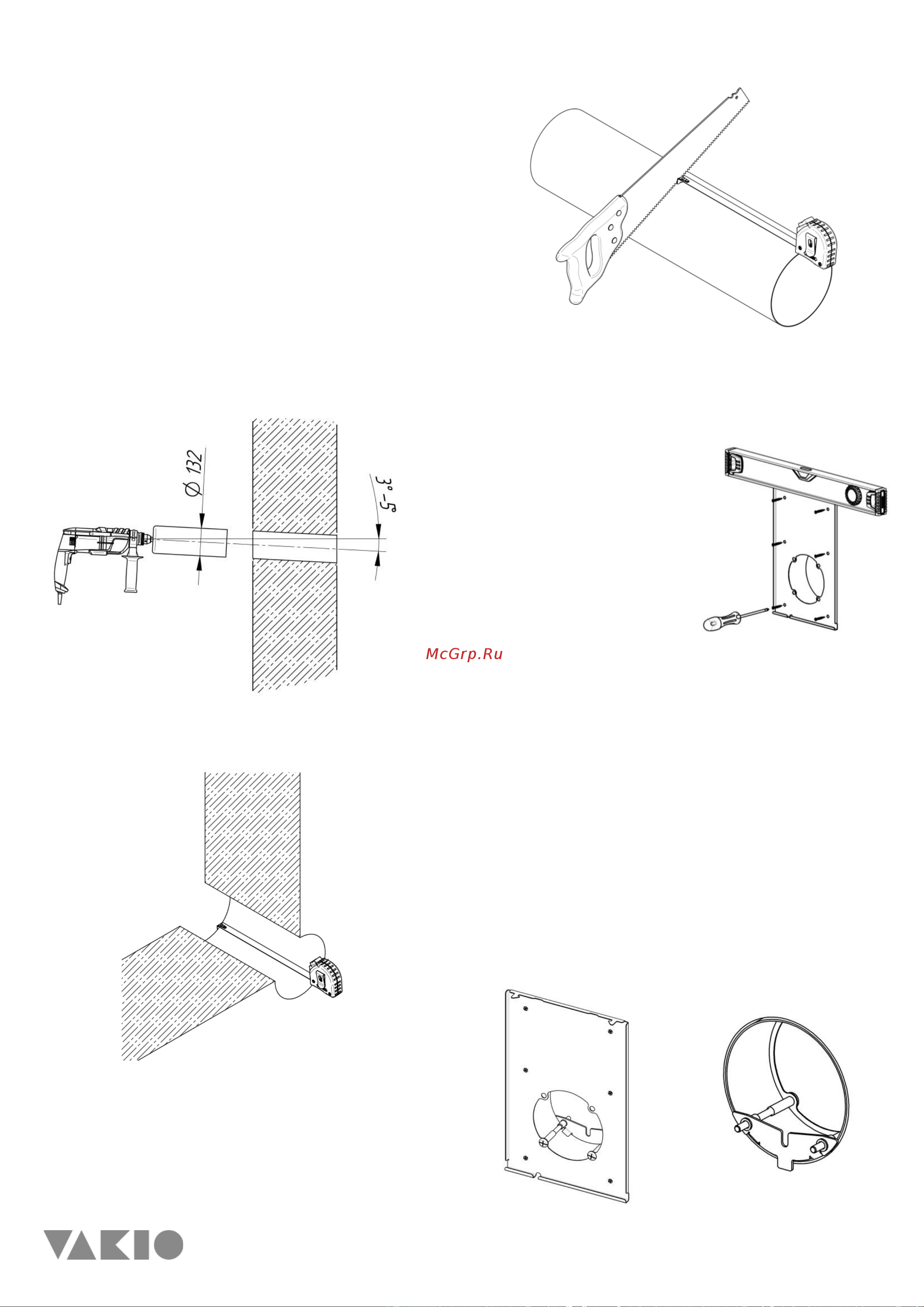

1. Просверлите отверстие коронкой Ф132,

обеспечив уклон канала 3-5 градуса в сторону

улицы для стока конденсата.

2. Измерьте толщину стены в месте

выполненного канала.

3. Изготовьте гильзу длиной равной толщине

стены плюс 10мм (L – гильза = S - толщина

стены+10мм).

4. Гильзу обклейте шумопоглощающим

материалом и установите в отверстие.

Выполните герметизацию канала с помощью

монтажной пены или силиконового уплотнителя.

5. Монтажную пластину

выровняйте

горизонтально с

помощью

строительного уровня и

закрепите саморезами.

6. Вариант монтажа с кронштейном нижним

(бабочка)

6.1 Подготовьте 2 шпильки М6 длиной равной

длине канала минус 5 мм (L

канала

– 5 мм)

На шпильки, с двух сторон, нанести средство для

фиксации резьбы на длину 20 мм от торца.

Накрутите на шпильки 2 резьбовые втулки.

6.2 Установите нижний кронштейн (бабочка) с

наружной стороны стены с помощью 2

подготовленных шпилек.
