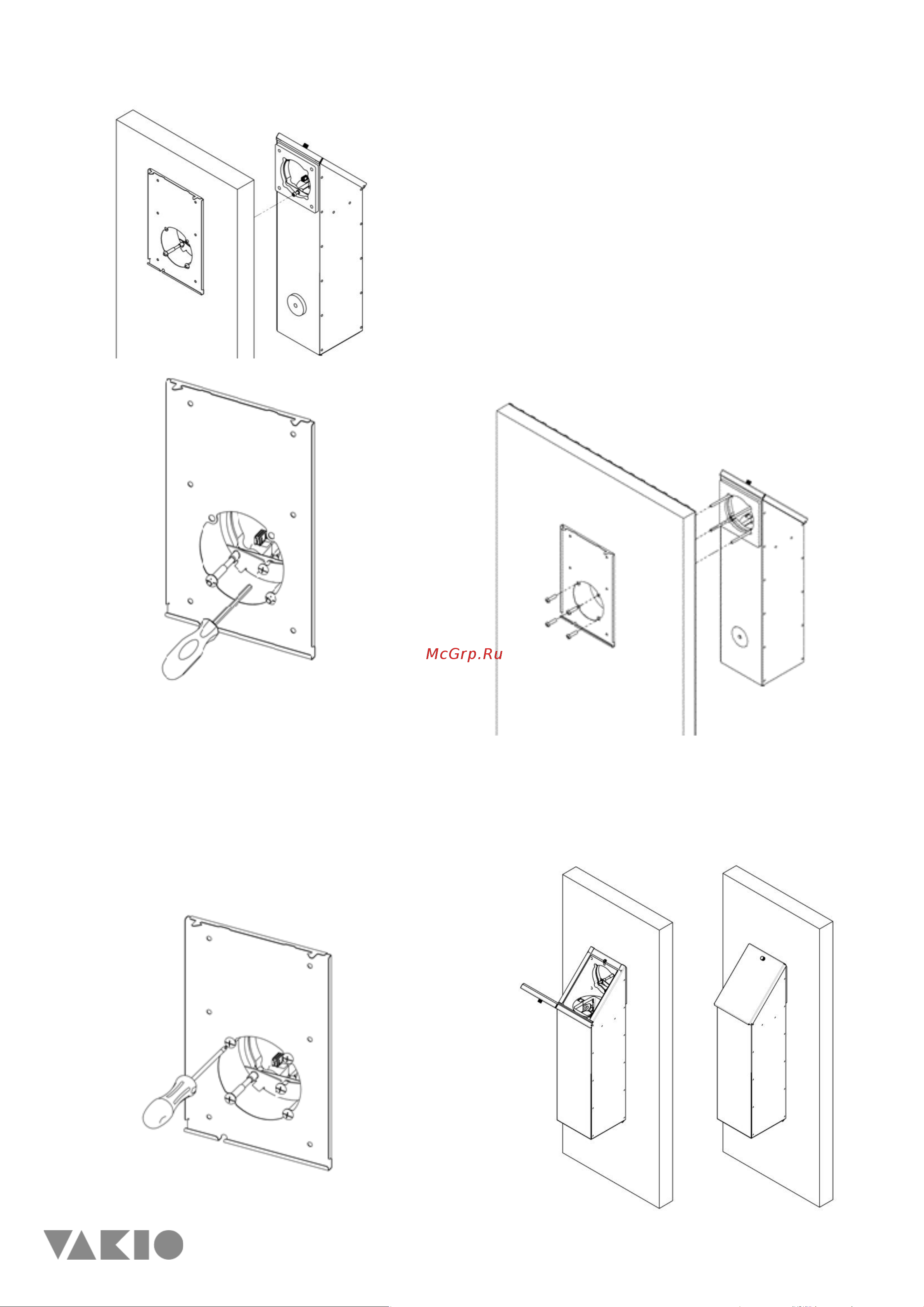

6.3 Повесьте Наружный блок на нижний

кронштейн и притянете его с помощью отвертки.

6.4 Подготовьте 2 верхние шпильки длиной

равной длине канала плюс 10 мм (L

канала

+10 мм)

На шпильки, с двух сторон, нанести средство для

фиксации резьбы на длину 20 мм от торца.

Накрутите на шпильки 2 резьбовые втулки.

6.5 Зафиксируйте наружный блок верхними

шпильками

7. Вариант монтажа без кронштейна нижнего

(бабочка)

7.1 Подготовьте шпильки М6 в кол. 4 шт длиной

равной длине гильзы плюс 20 мм. На шпильки, с

двух сторон, нанести средство для фиксации

резьбы на длину 20 мм от торца.

7.2 Прикрутите шпильки к наружному блоку

7.3 Заведите шпильки через гильзу в стене в

отверстия в монтажной пластине.

7.4 Резьбовые втулки накрутите на шпильки и

закрепите ими наружный блок.

8. Протяните кабель от вентиляционного блока в

канал. Закройте крышку и зафиксируйте ее,

плотно притянув винтом.
