Устройство

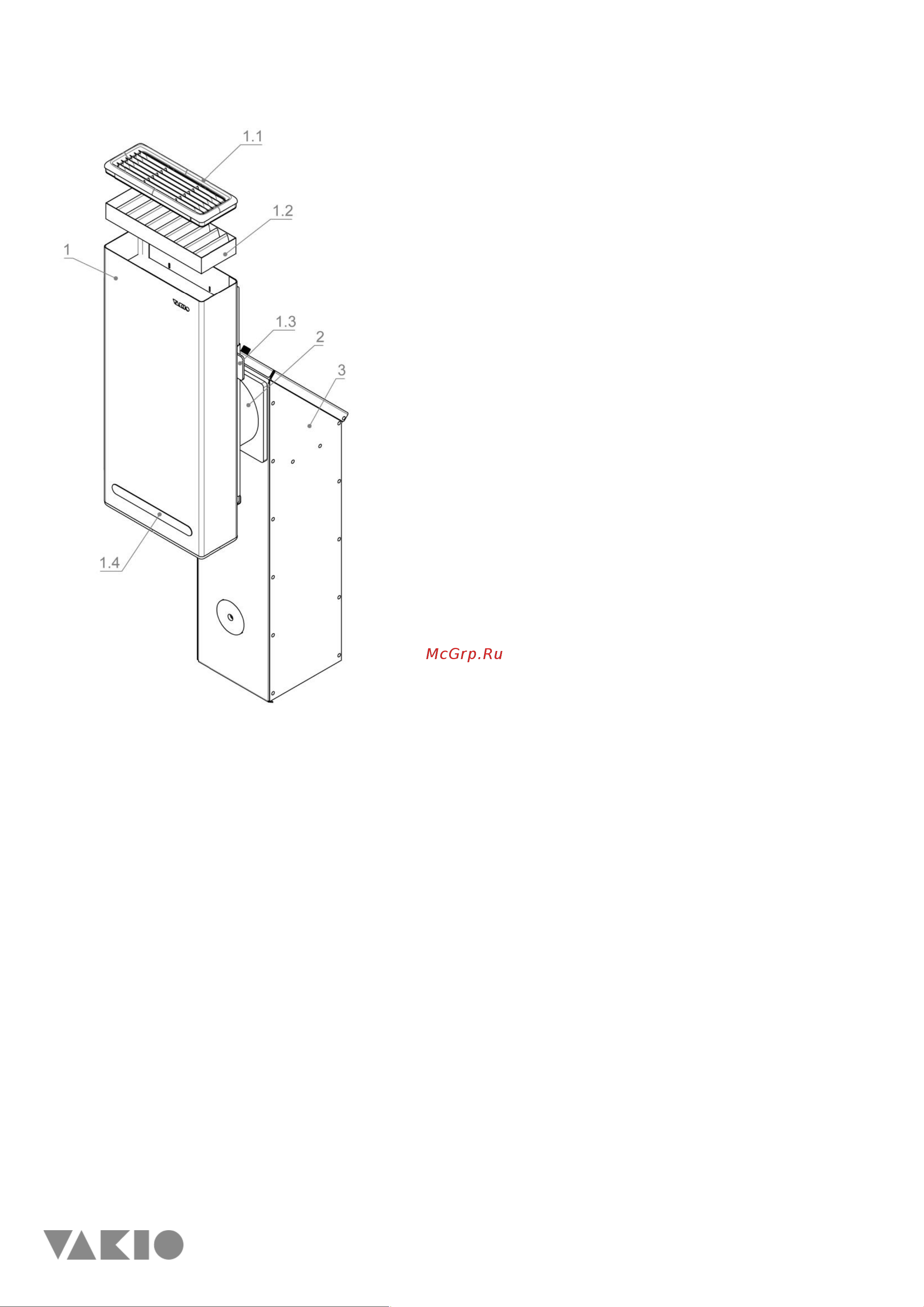

Общее устройство вентиляционного прибора VAKIO WINDOW представлено на Рис. 1

1. Шумоглушитель

1.1. Решетка

1.2. Фильтр F7

1.3. Ручка шибера с механизмом открытия замка

1.4. Сенсорный дисплей управления прибором

2. Гильза (не входит в комплект)

3. Внешний блок

Вид, показанный на Рис. 1, соответствует собранному прибору. Комплектность прибора зависит от

спецификации конкретного заказа. Отдельные элементы прибора "VAKIO", используемые при монтаже

и сборке показаны на Рис. 2

Шумоглушитель

Шумоглушитель прибора устанавливается на стену внутри помещения и закрывает канал в стене.

В шумоглушитель устанавливается фильтр класса F7 для тонкой очистки, не пропускающий в помещение

мелкодисперсную пыль и многие аллергены. Его также можно заменить на входящий в комплект

запасной фильтр класса G3, который способен задерживать только пыль. В шумоглушителе имеется

шибер с ручками по обе стороны корпуса для его перемещения. Шибер имеет два режима работы: замок

и клапан. В режиме "клапан": закрытие клапана происходит при перемещении шибера в нижнее

положение; при перемещении шибера в верхнее положение до ограничителя происходит открытие

клапана. При усиленном нажатии ручки, шибер переключается в режим управления замком. В режиме

"замок": открытие замка происходит при перемещении ручки в верхнее положение; при отпускании

ручки возвратный механизм возвращает ручку в нижнее положение и закрывает замок.

Рис. 1 Общий вид прибора

Рис. 2 Общий вид прибора
