8 Тв5.179.038РЭ (Редакция 10.2)2018

5.4 Сборка весов ТВ-М_ с прямоугольной стойкой

 Протянуть кабель через кронштейн и стойку (Рис. 5.3).

Вставить винт М10×160 в отверстие стойки и пропустить его сквозь кронштейн и основание мо-

дуля. Вложить в винт шайбу 10. Стянуть винт с шайбой гайкой М10.

 Установить терминал на стойку (см. руководство по эксплуатации на диске, входящем в ком-

плекты поставки терминалов, или на сайте АО «МАССА-К» massa.ru).

 Соединить кабелем модуль с терминалом.

 Излишек кабеля заправить в стойку.

 Установить грузоприемную платформу.

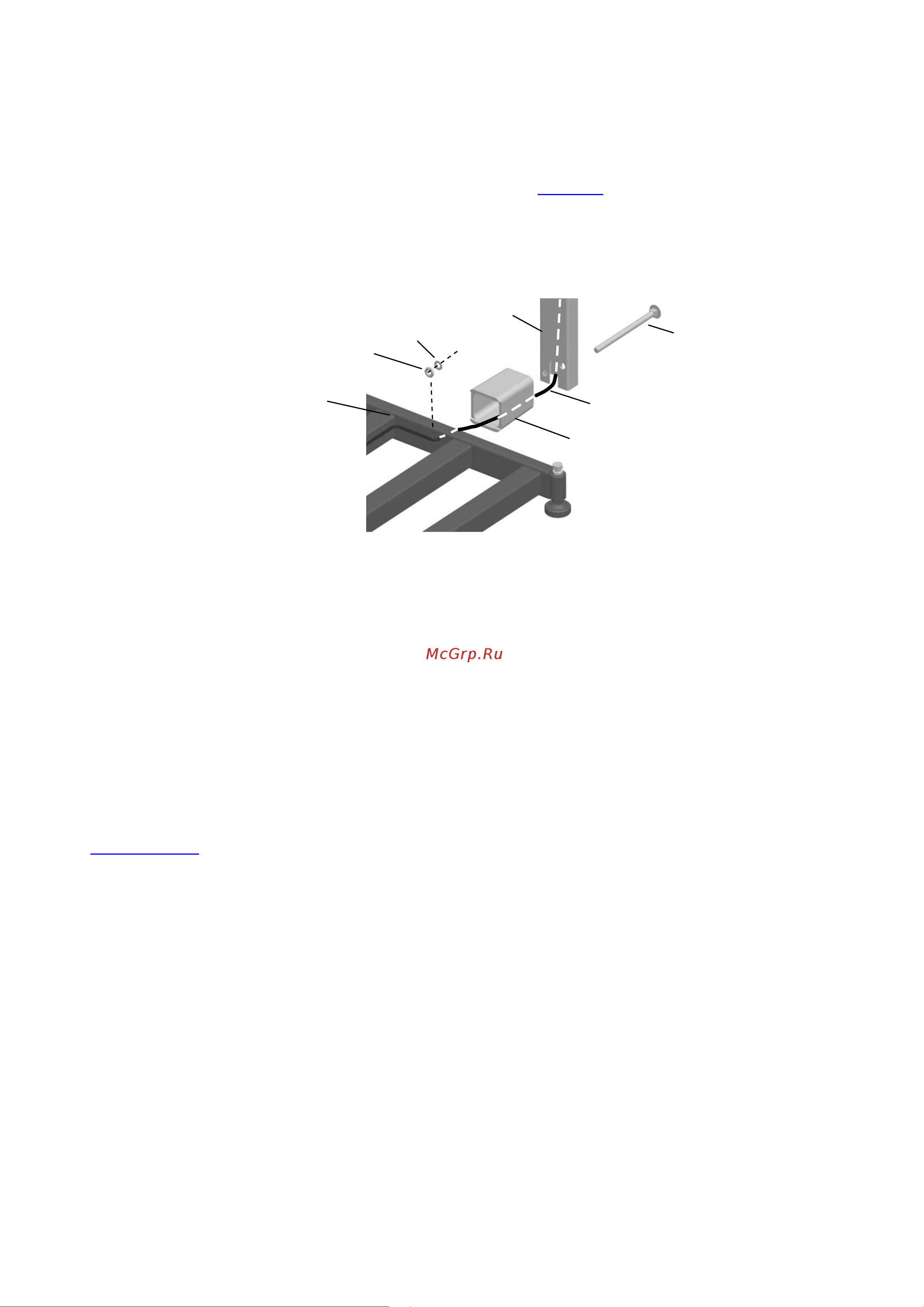

Рис. 5.3 – Крепление прямоугольной стойки к модулю ТВ-М_

 Перед началом работы с весами необходимо выставить модуль по уровню:

установить модуль на твердой ровной поверхности;

снять грузоприемную платформу;

при помощи регулировочных опор выставить весы по ампуле уровня (Рис 4.1, Рис. 4.2) таким об-

разом, чтобы пузырек воздуха находился в центре ампулы;

При необходимости затянуть контргайки регулировочных опор (Рис 4.1, Рис. 4.2).

6 Включение

Включить весы (перед включением весов убедитесь, что грузоприемная платформа не нагружена).

По окончании теста весы включатся в рабочий режим.

7 Работа

Описание работы весов приведено на диске, входящем в комплекты поставки терминалов, и на сай-

те www.massa.ru.

8 Техническое обслуживание

В ежедневное обслуживание входит промывка водой наружных поверхностей взвешивающего мо-

дуля с добавлением 0,5% моющих средств.

9 Указание мер безопасности

Электропитание взвешивающего модуля осуществляется от источника напряжением 5В, являю-

щимся сверхнизким напряжением, при котором не требуются специальных мер безопасности по

ГОСТ 12.2.007.0-75.

10 Сведения о содержании драгоценных и цветных металлов

Драгоценных металлов не содержится.

Содержание цветных металлов.

Алюминий:

- модуль ТВ-S: 6,1 кг,

- модуль ТВ-M 1,6 кг.

11 Упаковка

Взвешивающий модуль и эксплуатационная документация должны быть помещены в мешки из

полиэтиленовой плёнки и упакованы в транспортировочную тару.

Основание

Кронштейн М3

Кабель

Винт

Гайка

Шайба

Стойка М3
