Atmor In-Line 7 3520213 [22/28] Жалпы ақпарат
![Atmor In-Line 7 3520213 [22/28] Жалпы ақпарат](/views2/2039875/page22/bg16.png)
22
8
1.
2.
3.
4.
5.
6.
7.
8.

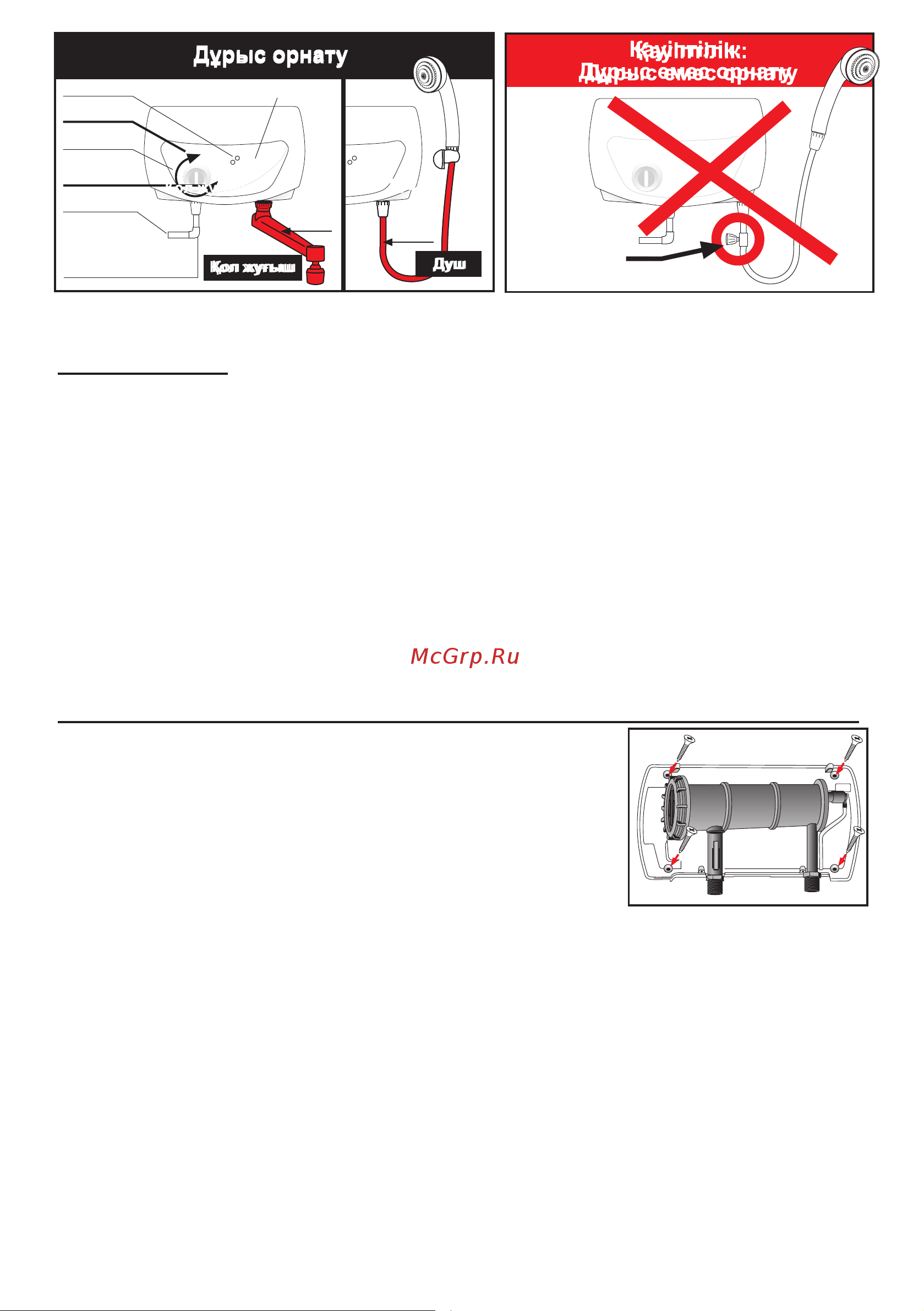

Қуаттылығы 3 кВт-тан 5 кВт-қа дейінгі душ жəне қол жуғышқа арналған су жылытқыш қондырғысы
Дұрыс:
қысымды шланг
су ағызу кезінде
орнатылуы тиіс
Суды
шығару
Суды
шығару
Жарықдиодты шам Қуат реттгіш
«Қос.» күйі
Су клапаны
Суды кіргізу
Қауіптілік:
дұрыс емес орнату.
Су шығарылғанда
клапанды орнатуға
тыйым салынады.
Ашылуы -
макс. Ағын
НАЗАР АУДАРЫҢЫЗ! Пайдалануға енгізу кезінде, су су жылытқыштың шығысынан тегіс ағыспен
ағып жатқанына көз жеткізбестен, су жылытқышты қоспаңыз.
Жалпы ақпарат
Аспапты орнатуды тиісті рұқсаты бар білікті электрикке тапсыру керек.
Аспапты орнатар алдында, негізгі қалқанда жерге тұйықталу тоқтарынан қорғау құрылғысын
(ELCB) орнату ұсынылады.
Құбырларды монтаждау жұмыстары электр сымдарын монтаждау алдында жүргізіледі. Құбырлар-
ды монтаждау аяқталғаннан кейін жүйені судың ағуына тексеріңіз.
Аспаптың жұмыс істеуі үшін кем дегенде 0,3 бар = 30000 Па (шаршы дюймге 4 фунт) су қысымы
қажет. Аспап, су тек сол жақтан төменнен келіп түсетіндей көлденең орнатылуы тиіс.
ЕСКЕРТПЕ! Суды шығаруда, жиынтықта аспапен бірге қоса берілетін керек-жарақтарды ғана
орнатуға рұқсат етіледі. Су жіберу саңылауы міндетті түрде ашық болуы тиіс, олай болмаған
жағдайда аспап жұмыс істемейді.
Бүріккіш саптаманы тұнбаның жиналуын болдырмау үшін үнемі тазалау қажет.
ЕСКЕРТПЕ! Жылытқыштағы судың қату қаупі болған жағдайда кезде аспапты қосуға тыйым
салынады.
Балалар мен мүгедектерге аспаптармен өз бетінше жұмыс істеуге жол бермеңіз. Балалардың
аспаппен ойнауына рұқсат бермеңіз.
1. Су жылытқышты қабырғаға орнату қажет
2. Электр сымын аспаптың ішіндегі клемма қалыптарына жалғау үшін
қақпақты алып тастаңыз (4 бұранданы бұраңыз).
3. Аспапқа тарату қорабына бөлек электр сымдарын тарту қажет
(2-кестені қара).
4. Қуаты 9,5 кВт дейінгі 2 фазалық аспап үшін 5 х 4,0 мм 2 өлшемдегі
электр сымын пайдалану ұсынылады
5. 5 кВт қуатты аспапты 40 А жеке сақтандырғыш арқылы қосу қажет.
Су жылытқыштың қуатын арттыруға сəйкес сым қимасының
ұлғаятындығын есте сақтау қажет.
6. Аспапты сумен қамтамасыз ету желісіне қосыңыз жəне қосқаннан кейін ағып кетуін тексеріңіз. Жеткізу
жиынтығына кіретін құбыршектерді пайдаланыңыз. Ескірген құбыршектерді орнатпаңыз.
7. Суды аспапқа жеткізгеннен кейін, электр сымын тиісті клеммалық қалыпқа жалғаңыз. НАЗАР АУДАРЫҢЫЗ!
Аспап жерге тұйықталуы тиіс.
8. Аспапты 2 полюсті ажыратқыш (бір фазалы аспап үшін) жəне көп полюсті ажыратқыш (көп фазалы
аспап үшін) арқылы қуаттандыру көзіне қосу қажет.
9. Қайсыбір жұмыстарды жүргізер алдында аспапты сыртқы ажыратқыштың көмегімен электр желісінен
ажыратып, содан кейін қуат сымын аспапқа қосу қажет.
10. Жалғау үшін тиісті клемманы қолданыңыз.
