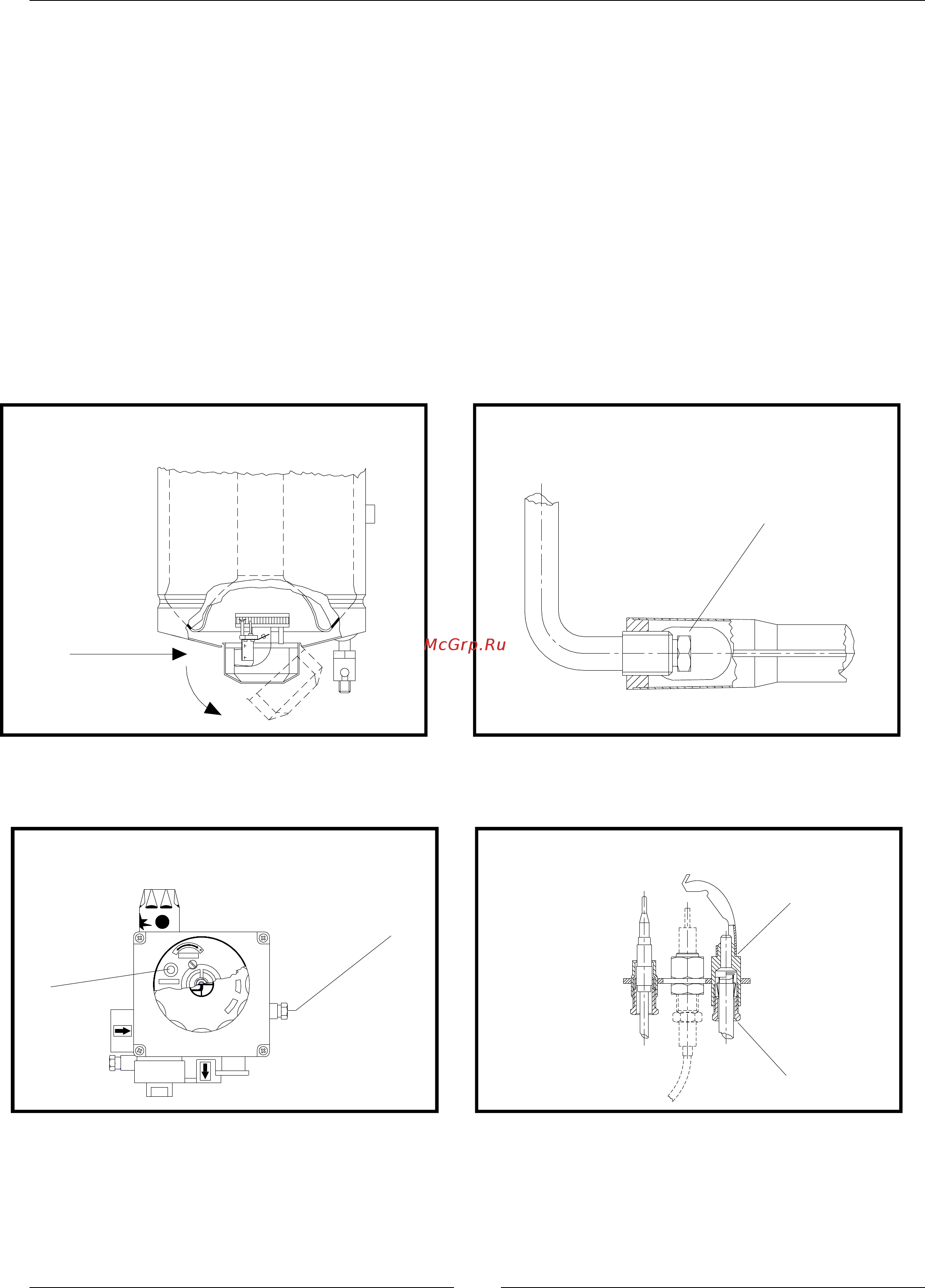

Рисунок
10
Удаление защитной крышки горелки у настенных
моделей
Рисунок
11
Форсунка основной горелки
Рисунок
12
Газовый клапан
Рисунок
13
Пилотная горелка
A
B
3
4
it
5
P.R.ADJ.
-
LPG
No PR.
E
B
A
Смена типа газа
Для перехода на другой тип газа, например, с природного на LPG или наоборот, необходимо поменять
форсунки главной и пилотной горелок. Переход на другой тип газа подразумевает перенастройку газового
клапана. Все форсунки, используемые для различных типов газа, приведены в таблице форсунок (см.
стр.3).
Примечание: После каждой смены типа газа оборудование должно быть подвергнуто функциональной
проверке, при этом необходимо обновить дополнительную табличку соответственно выполненному
изменению.
- Замена форсунок
В напольных моделях доступ к форсункам осуществляется без демонтажа каких-либо деталей. В
настенных моделях необходимо снять защитную крышку горелок (рис. 10).
При помощи соответствующего ключа отсоедините форсунку основной горелки и замените на подходящую
(рис.11). Задайте давление на форсунках в соответствии с таблицей технических данных (стр.3).
Настройка газового клапана
Снимите пластиковую крышку и рукоятку газового клапана. Отвинтите красную защитную крышку (стр.12 –
поз.А) Настройте винт, который можно увидеть после удаления защитной крышки. Для перехода с
природного газа на LPG завинтите винт по часовой стрелке до полного закрытия; для перехода с LPG на
природный газ развинтите винт против часовой стрелке на семь или восемь оборотов. Измерьте давление
в форсунках через точку отбора давления (см. рис.12 – поз.В).
