Baxi SAG3 115 T A7116720 [8/16] Подключение системы дымоудаления

Соединительная труба к дымоходу

Расположение стабилизатора тяги

Контакты подключения датчика

дымовых газов

Подключение системы дымоудаления

Устройство относится к типу B11BS, поэтому продукты сгорания газа должны отводиться наружу при помощи

стабилизатора тяги с датчиком дымовых газов. Во-первых, необходимо установить стабилизатор тяги;

вставить шпонки в соответствующие отверстия на верхней крышке водонагревателя.

Затем подключить кабель к контактам датчика, расположенного на задней стороне стабилизатора тяги.

Подключение к дымовой трубе должно иметь диаметр, соответствующий таблицам технических данных.

Датчик дымовых газов представляет собой термостат с фиксированной настройкой. При перегреве

стабилизатора тяги датчик дымовых газов размыкает контакт, прерывая цепь термопары и, таким образом,

перекрывает поток газа к клапану.

Датчик дымовых газов является обязательным предохранительным устройством, которое останавливает

работу водонагревателя при плохой тяге. Он выключает горелку во избежание распространения продуктов

горения вовне и причинения смертельного вреда людям.

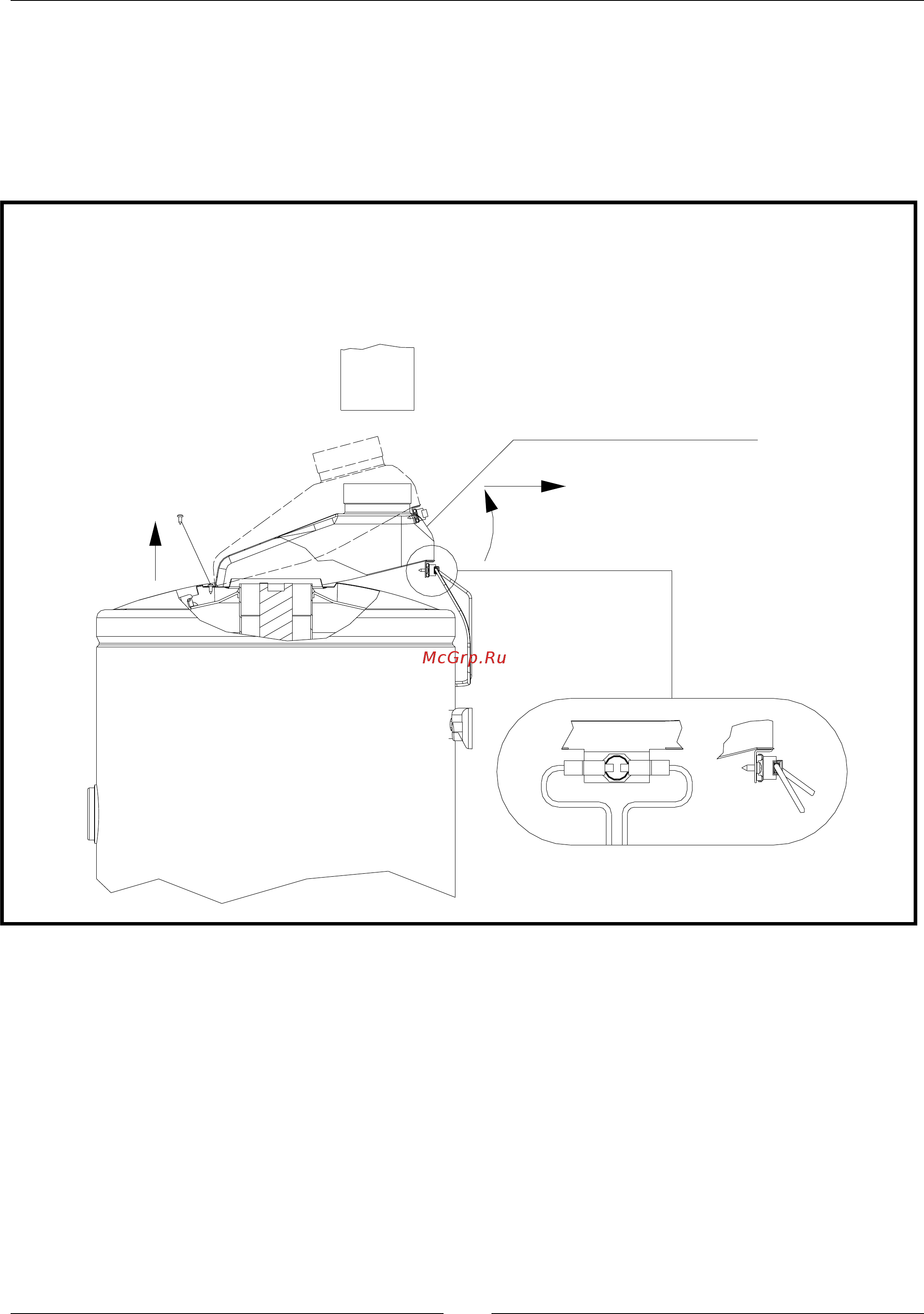

Рисунок

Стабилизатор тяги и труба дымоудаления в сборе

Подключение датчика дымовых газов
