4
www.home-comfort.ru
РУССКИЙ
5
Внимание!
Установка предохранительного клапана,
входящего в комплект поставки, является
обязательным требованием. Запрещается
устанавливать любую запорную армату-
ру между предохранительным клапаном
и входом в бак, а также блокировать
сливное отверстие предохранительного
клапана.
При отсутствии установки тройника
слива
—
существует возможность слива
воды через предохранительный клапан.
Для этого открутите на рукояти предохра-
нительного клапана крепежный шуруп,
и поднимите рукоять клапана. Слив воды
будет осуществляться через дренажное
отверстие предохранительного клапана,
на которое в обязательном порядке долж-
на быть установлена дренажная трубка,
отводящая воду в канализацию либо в дру-
гое место слива воды.
• Не оставляйте водонагреватель, напол-
ненный водой, без питания и нагрева
воды в помещении, где температура
может быть ниже 0 °С.
• При длительном отсутствии, проведе-
нии ремонтных, технологических и про-
филактических работ на линии водо-
снабжения, необходимо обязательно
перекрыть индивидуальные запорные
вентили на линии подачи холодной воды
в водонагреватель и на линии выхода
горячей, а так же выключить водона-
греватель и отключить от электросети,
вынув вилку из розетки.
• В случае повреждения одной из деталей
водонагревателя необходимо связать-
ся со специалистами по техническому
обслуживанию для осуществления
ремонта. Следует использовать только
запасные детали, поставляемые произ-
водителем.
• Прибор не предназначен для использо-
вания лицами (включая детей) с пони-
женными физическими, сенсорными или
умственными способностями или при
отсутствии у них жизненного опыта
или знаний, если они не находятся под
присмотром или не проинструктирова-
ны об использовании прибора лицом,
ответственным за их безопасность. Дети
должны находиться под присмотром для
недопущения игр с прибором.
Назначение
Электрический водонагреватель накопи-
тельного типа предназначен для нагрева
поступающей из водопровода холод-
ной воды. Применяется исключительно
в бытовых целях, вода из водонагревателя
не предназначена для питья и приготовле-
ния пищи.
Установка и первый запуск водонагрева-
теля должны производиться квалифици-
рованным специалистом, который может
нести ответственность за правильность
установки и дать рекомендации по исполь-
зованию водонагревателя.
При подключении должны быть соблюдены
действующие стандарты и правила.
Перед установкой водонагревателя удо-
стоверьтесь, что заземляющий электрод
розетки должным образом заземлен. В слу-
чае отсутствия заземляющего электрода
в розетке необходимо заземлить водона-
греватель отдельным заземляющим про-
водом к выводу заземления на крепеже
фланца нагревательного элемента. В слу-
чае отсутствия заземления запрещается
осуществлять установку и эксплуатацию
изделия.
Внимание!
Запрещается применять переносные
розетки. Неправильная установка и экс-
плуатация электрического водонагрева-
теля может привести к несчастным случа-
ям или имущественному ущербу.
Комплектация
Электрический водонагреватель накопи-
тельного типа укомплектован основными
элементами для установки и подключения.
В комплект водонагревателя входит:
• водонагреватель со шнуром питания
—
1 шт;
• предохранительный клапан
—
1 шт;
• УЗО с инструкцией по использованию
—
1 шт;
• крепежные анкеры для монтажа.
Для 30 л, 50 л
—
2 шт; для 80 л, 100 л
—
4 шт.;
• инструкция пользователя
—
1 шт;
• гарантийный талон (в инструкции)
—
1 шт;

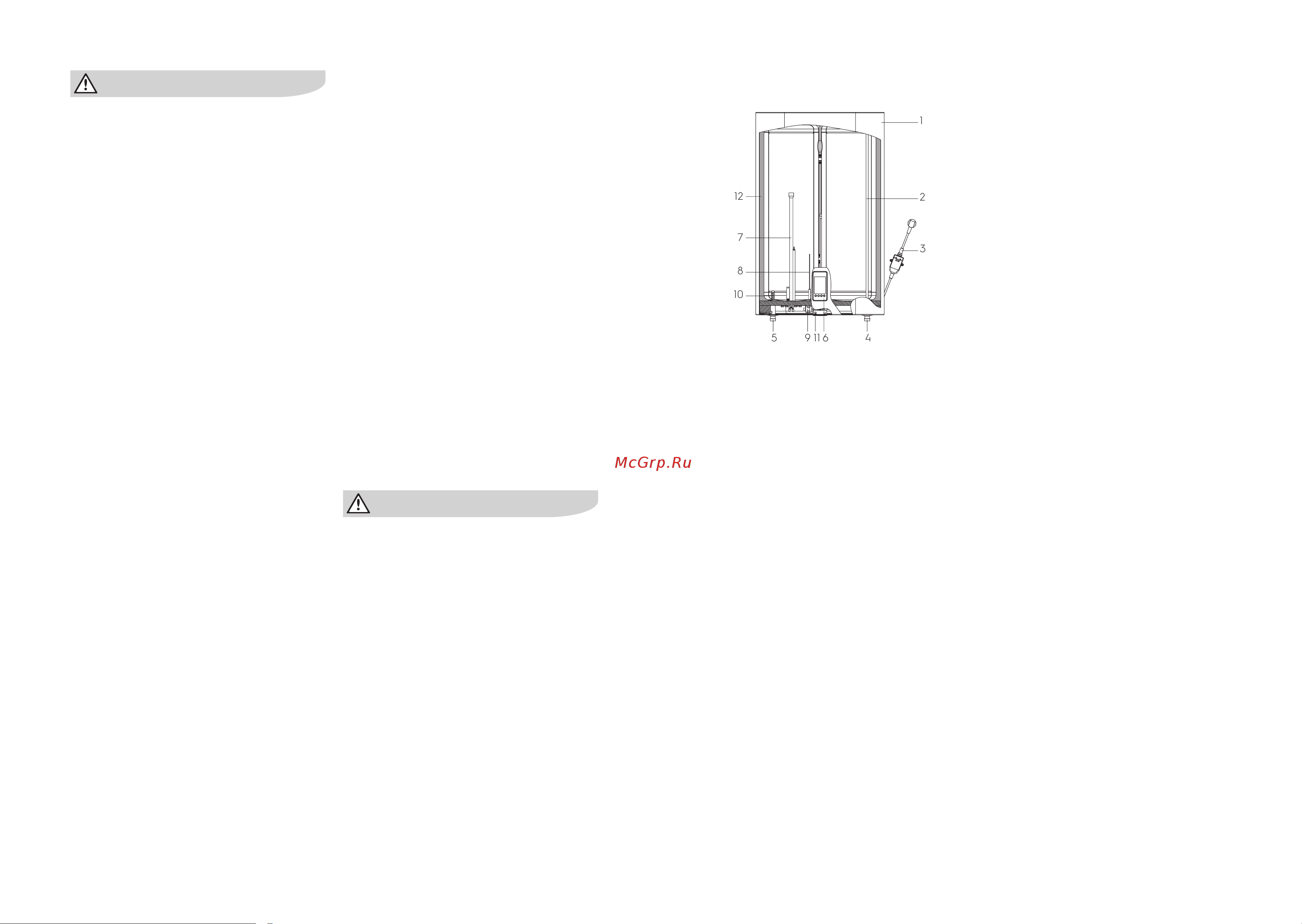

Устройство прибора
1
2
3
461195
10
7
8
12
Рис. 2
1. Корпус
2. Трубка забора горячей воды
3. Шнур питания с УЗО
4. Выход горячей воды
5. Вход холодной воды
6. Панель управления
7. Корпус сухого ТЭНа
8. Электронный анод
9. Защитный термостат
10. Трубка подачи холодной воды в бак
(с рассеивателем)
11. Место для колонки
12. Теплоизоляция
Автоматический контроль температуры
воды:
При открытии крана горячей воды на сме-
сителе на выходе водонагревателя на вход
начинает поступать холодная вода. Вода в
баке смешивается, и ее температура пони-
жается. Датчик термостата реагирует на
понижение температуры воды, автомати-
чески включается нагревательный элемент
(ТЭН) и подогревает воду до заданной тем-
пературы. Когда температура достигнет
заданной величины, ТЭН автоматически
отключается.
Уровни защиты водонагревателя:
• защита от перегрева;
• защита от превышающего норму
гидравлического давления.
• УЗО (устройство защитного отключе-
ния).
Внутренние резервуары изготовлены из
высококачественной медицинской нержа-
веющей стали. В качестве дополнительной
защиты внутреннего бака от коррозии
водонагреватель оснащен электрон-
ным титановым анодом. Сухой тепловой
нагревательный элемент (ТЭН), надежен и
безопасен в эксплуатации, имеет долгий
срок службы. ТЭНы помещены в защитные
металлические кожухи, которые исключают
прямой контакт нагревательных элементов
с водой, соответственно на ТЭНах не обра-
зуется накипь, что увеличивает ресурс их
работы и продлевает срок службы.
Водонагреватель имеет три режима
мощности нагрева:
• LOW (700 Вт)
• MID (1300 Вт)
• TURBO (2000 Вт).
В зависимости от температуры воды фоно-
вое изображение отображается следую-
щим образом:
• От 5 до 35 °C – спокойная гладь воды;
• От 36 до 55 °C – волнующаяся вода;
• От 56 до 75 °C – кипящая вода, пузырьки.
В зависимости от температуры воды инди-
катор нагрева отображается следующим
образом:
• От 5 до 30 °C – индикация голубого цвета;
• От 31 до 50 °C – индикация оранжевого
цвета;
• От 51 до 55 °C – индикация зеленого цвета;
• От 56 до 75 °C – индикация красного
цвета.
