10
www.home-comfort.ru
РУССКИЙ
11
Монтаж водонагревателя
Удостоверьтесь, что для установки элек-
трического водонагревателя используются
оригинальные детали, предоставленные
производителем, которые могут выдержать
вес наполненного водой водонагревате-
ля. Не устанавливайте водонагреватель
на крепление, пока не убедитесь, что кре-
пление установлено надежно. В противном
случае, электрический водонагреватель
может упасть со стены, что приведет к его
повреждению или может стать причиной
серьезных травм.
При выборе мест под отверстия для
крепежных болтов удостоверьтесь, что
с обеих сторон от стен ванной комнаты
или другого помещения до корпуса водо-
нагревателя имеется зазор не менее 0,2 м,
а со стороны подключения труб не менее
0,5 м, для облегчения доступа при проведе-
нии технического обслуживания в случае
необходимости.
В случае если в водонагреватель посту-
пает вода напрямую из скважин, колодцев
или водонапорных башен, для эксплуата-
ции водонагревателя обязательно нужно
использовать фильтр грубой очистки, для
поступающей в водонагреватель, холод-
ной воды. Фильтр грубой очистки можно
приобрести в специализированных мага-
зинах. Если фильтр грубой очистки не уста-
новлен, гарантия на изделие не распро-
страняется.
Электрический водонагреватель следует
устанавливать на твердую вертикальную
поверхность (стену). Установка водонагре-
вателей серии SmartInverter существенно
облегчается возможностью установить
их как вертикально, так и горизонтально
в любом месте вашего дома, в отапливае-
мом (!) помещении. Желательно установить
водонагреватель как можно ближе к месту
использования горячей воды, поскольку
чем меньше длина труб, тем меньше потери
тепла. Как показано на рис. 7, при горизон-
тальной установке водонагревателя трубы
подводки должны быть расположены спра-
ва. При установке водонагревателя рядом
со стеной, оставьте рекомендованное
свободное пространство для технического
обслуживания. Не устанавливайте водо-
нагреватель на горизонтальной поверх-
ности и вплотную к полу. После выбора
места монтажа определите места под два
крепежных болта с крюками (в зависимости
от спецификаций выбранного изделия).
Проделайте в стене два отверстия необхо-
димой глубины, соответствующие размеру
крепежных болтов, вставьте винты, повер-
ните крюк вверх, плотно затяните гайки,
а затем установите на него электрический
водонагреватель (см. рис. 4). Если ванная
комната слишком мала для установки
водонагревателя, он может быть установ-
лен в любом другом помещении, защищен-
ном от попадания прямых солнечных лучей
и дождя. Однако для сокращения тепловых
потерь в трубопроводе водонагреватель
следует устанавливать как можно ближе
к месту использования воды.

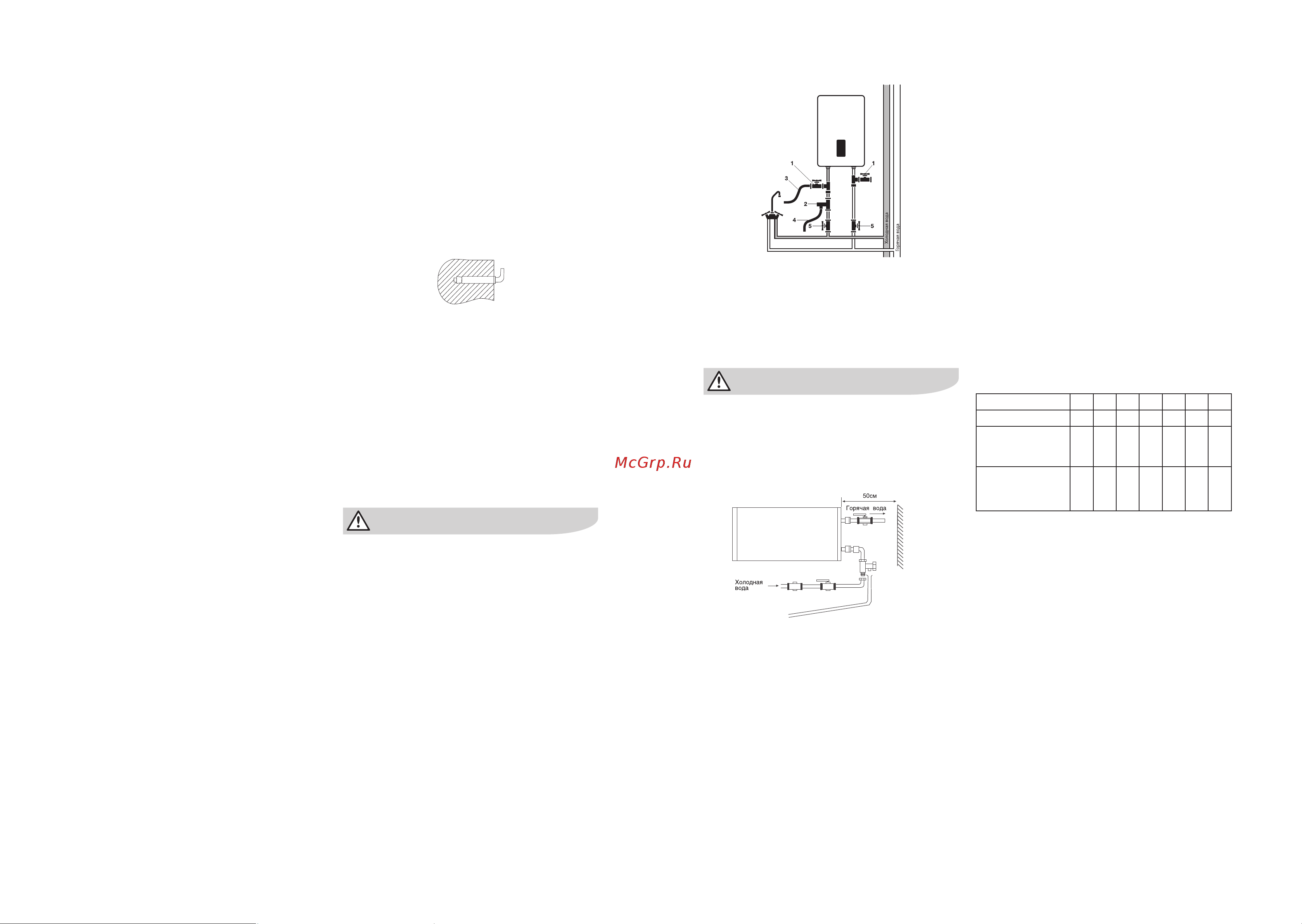

Рис. 4. Крепежный анкер для монтажа.
Под клю че ние к во до про во ду
Для подключения водонагревателя к водо-
проводу применяются трубы диаметром
G1/2. Подключение обратного предо-
хранительного клапана: клапан следует
устанавливать в месте входа холодной
воды (удостоверьтесь, что гибкая сливная
трубка установлена, на отверстие спуска
давления и слива воды и направлена вниз в
специальный дренаж для удаления воды).
Внимание!
Для установки гибкой подводки и клапана
безопасности не рекомендуется использо-
вать дополнительные материалы, которые
не входят в комплектацию водонагревателя.
В накидной гайке гибкой подводки имеется
резиновая прокладка, которая обеспечи-
вает герметичность соединения подводки
и клапана безопасности. При затягивании
необходимо исключить резкие рывковые
усилия, а также ограничить момент затяжки
25-30 Н*м.
Во избежание протечек при подключении
трубопровода на концы резьбовых соеди-
нений следует установить комплектные
резиновые уплотнительные прокладки.
Если необходимо реализовать систему
водоснабжения на несколько водоразбор-
ных точек, используйте способ соединения
(см. рис. 5).
Рис. 5
1. Тройники
2. Предохранительный клапан
3. Сливная трубка
4. Дренажный шланг
5. Вентили
Внимание!
При горизонтальной установке прибора,
трубы подвода воды должны находиться
спра ва, размещение труб подвода слева
н е д о п у с т и м о !
Рис. 6
Подключение к электрической сети
Все водонагреватели накопительного типа
серии SmartInverter рассчитаны на подклю-
чение к электрической сети с однофазным
напряжением 230 В. Перед подключением
убедитесь, что параметры электросети
в месте подключения соответствуют параме-
трам, указанным на табличке с техническими
данными прибора. При установке водона-
гревателя следует соблюдать действующие
правила электробезопасности. При уста-
новке водонагревателя в ванной комнате
или туалете следует принимать во внимание
ограничения, связанные с существованием
запрещенного и защитного объемов (про-
странств).
Запрещенный объем
—
это пространство,
ограниченное тангенциальными и вертикаль-
ными плоскостями по отношению к внешним
краям ванны, унитаза или душевого блока
и плоскостью, расположенной над ними или
над полом, если сантехника смонтирована
на полу, на высоте 2,25 м.
Защитный объем
—
это пространство, огра-
ничивающие горизонтальные плоскости кото-
рого совпадают с плоскостями запрещенно-
го объема, а вертикальные плоскости отстоят
от соответствующих плоскостей запрещенно-
го объема на 1 метр.
Рассчитанные данные для меди
Выбор сечения кабеля (провода) по мощности
и длине из меди, U = 230 B, одна фаза
Р, кВт 1 2 3 3,5 4 6 8
I, A 4,5 9,1 13,6 15,9 18,2 27,3
36,4
Сечение токопро-
водящей жилы, мм²
1 1 1,5 2,5 2,5 4 6
Максимально
допустимая длина
кабеля при ука-
занном сечении, м
34,6
17,3 17,3 24,7 21,6 23 27
Эксплуатация
Наполнение водой
Для того, чтобы наполнить бак водой полно-
стью необходимо:
• открыть кран горячей воды на смесителе;
• открыть вентиль подачи воды в водона-
греватель;
• дождаться, когда из крана потечет вода;
• закрыть кран горячей воды на смесителе
и убедиться в отсутствии протечек.
Если из крана горячей воды течет вода
— бак заполнен водой полностью. Только
после этого можно подключить бак к элек-
тросети.
В случае неуверенности в том, есть ли
в водонагревателе вода, не подключайте
его к электросети.
