4 ОПИСАНИЕ АППАРАТА

Рис. 1 Рис. 2

4.1 Составные части аппарата

Составные части аппарата, поясняющие принцип устройства и требующие

технического обслуживания во время эксплуатации, показаны на рис. 1; 2; 3; 4.

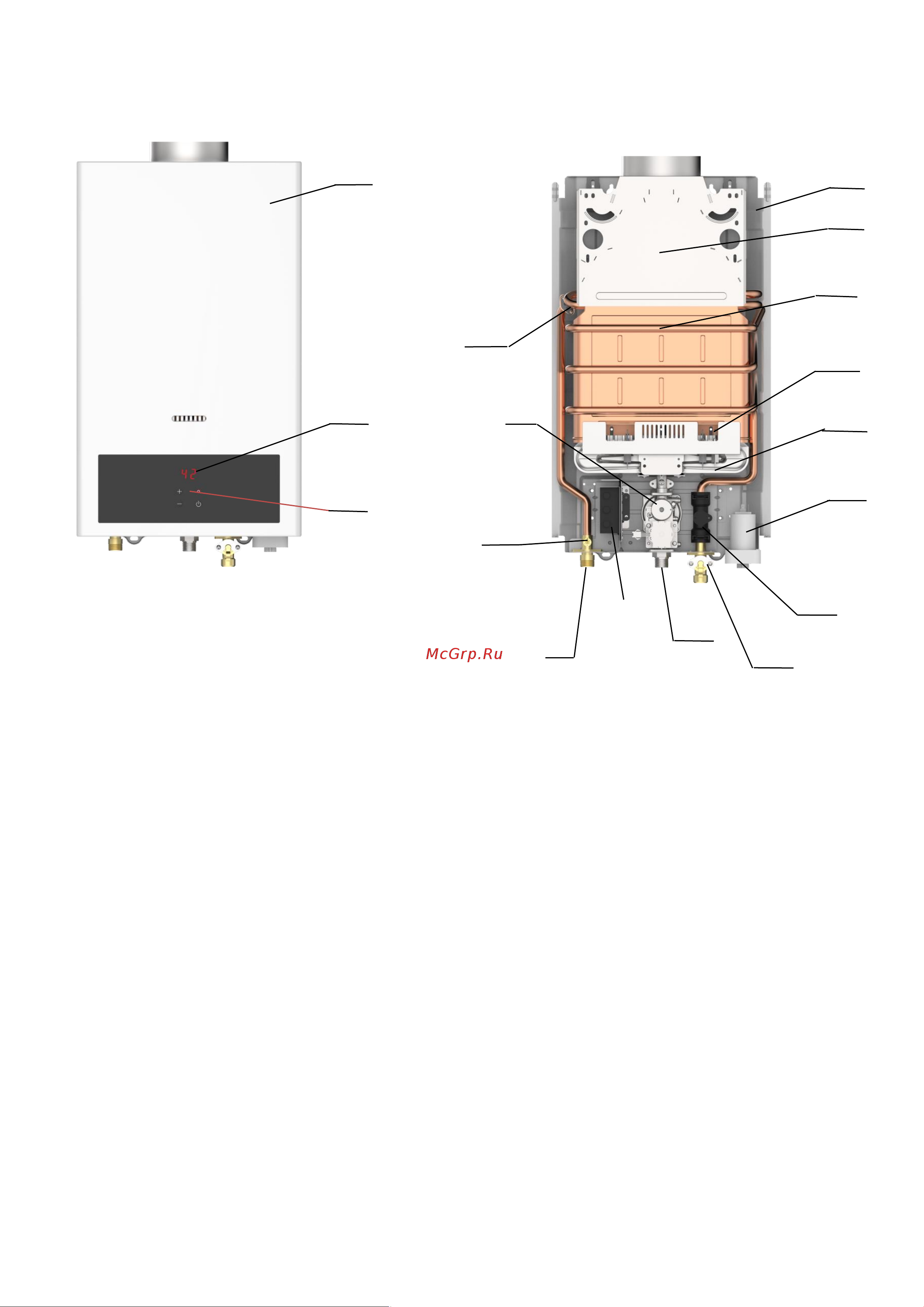

4.1.1 Модели S10EM; S12EM с электронной модуляцией пламени на горелке:

1 – передняя крышка*; 2 – цифровой дисплей; 3 – кнопки управления; 4 – датчик тяги;

5- газоотводящее устройство (ГОУ); 6- теплообменник; 7- иглы розжига и контроля

пламени; 8- горелка; 9- батарейный отсек; 10- датчик протока; 11- вход холодной воды;

12- вход газа; 13- электронный блок; 14- выход горячей воды; 15- датчик температуры воды;

16- газовый клапан; 17- датчик перегрева.

* - внешний вид облицовки различается в зависимости от модели
