Рис. 3 Рис. 4

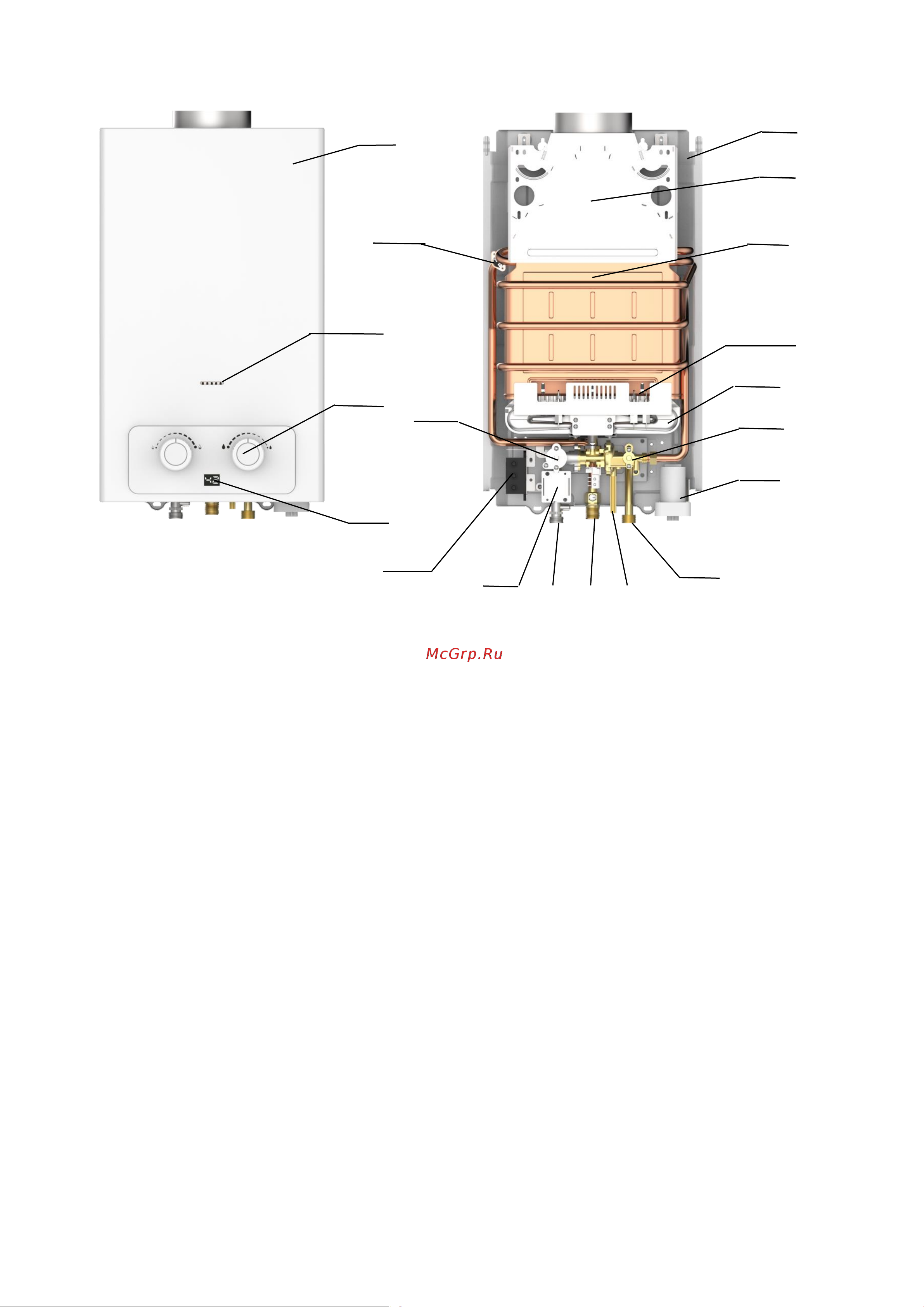

4.1.2 Модели S10; S12:

1 – передняя крышка*; 2- смотровое окно; 3- ручки управления; 4-температурный

дисплей; 5- датчик тяги; 6- газоотводящее устройство (ГОУ); 7- теплообменник; 8- иглы

розжига и контроля пламени; 9- горелка; 10- ручка регулировки напора воды; 11-

батарейный отсек; 12-вход воды; 13-предохранительный клапан; 14-датчик температуры;

15-вход газа; 16-электромагнитный клапан; 17-электронный блок; 18-регулировка газа;

19-датчик перегрева

4.2 Комплект поставки

В комплект аппарата должны входить:

а) Инструкция по монтажу, техническому обслуживанию и ремонту, руководство

по эксплуатации-1 шт.

б) Водонагреватель проточный газовый – 1 шт.

в) Упаковка-1 шт.

4.3 Описание аппарата и назначение основных узлов

4.3.1 Аппарат настенного типа имеет прямоугольную форму, образуемую съемной

облицовкой, установленной на каркасе 2 (см. рис. 1, 2, 3, 4).
