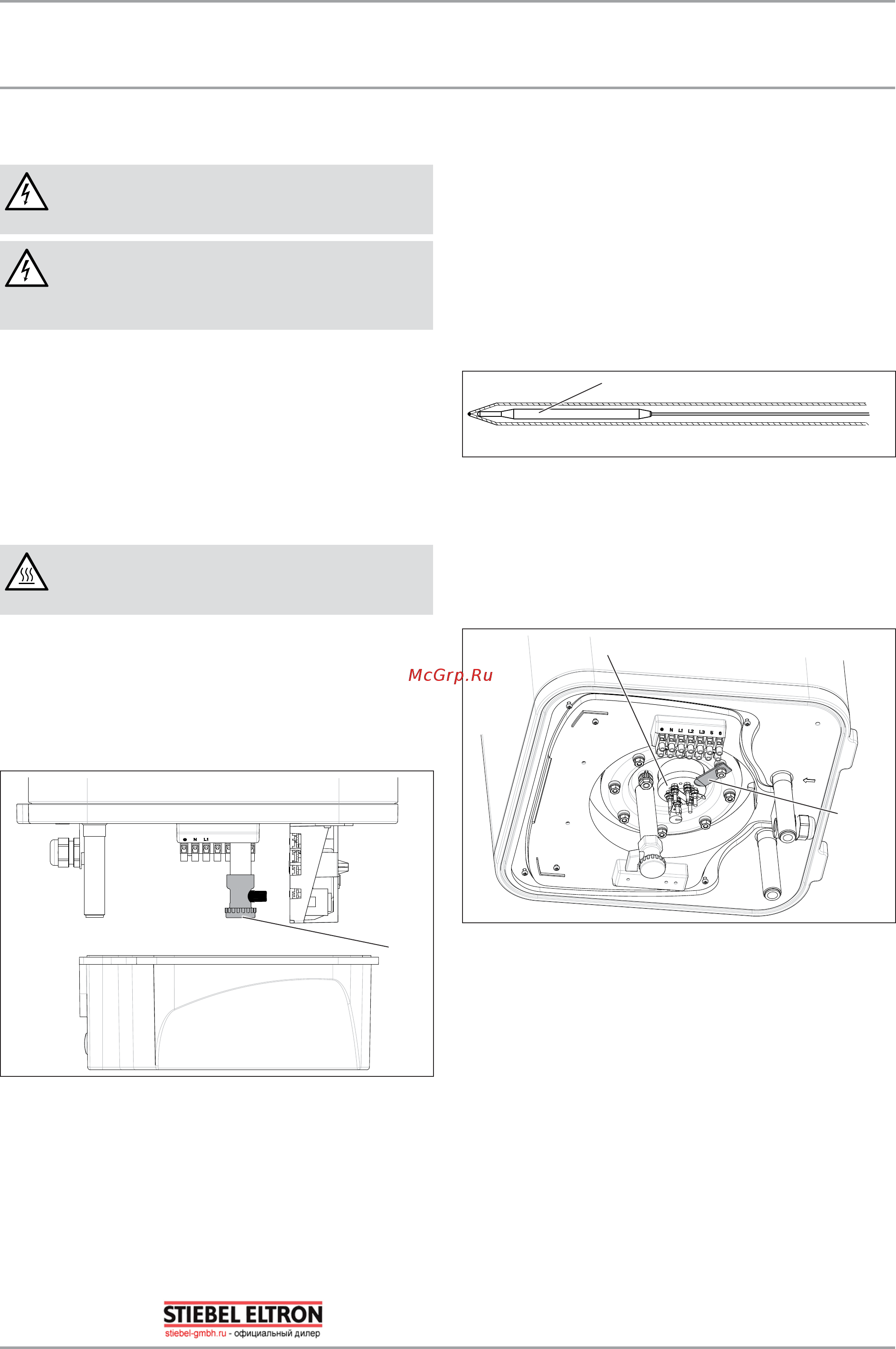

46 | PSH UNIVERSAL EL
МОНТАЖ
ТЕХОБСЛУЖИВАНИЕ
14. Техобслуживание
ОПАСНОСТЬ поражения электрическим током
При любых работах следует полностью отклю-
чать прибор от сети!
ОПАСНОСТЬ поражения электрическим током
Все работы по установлению электрических сое-
динений и монтажу необходимо производить в
соответствии с инструкцией.
Если необходимо произвести слив воды из прибора, нужно
следовать указаниям главы «Опорожнение прибора».
14.1 Проверка предохранительного узла и
клапана
f Регулярно проверяйте предохранительный узел и
предохранительный клапан.
14.2 Опорожнение прибора
ОПАСНОСТЬ получения ожога
При сливе воды из прибора может вытекать го-
рячая вода.
Если для техобслуживания или для защиты всей установки
при опасности замерзания необходимо произвести слив
воды из прибора, нужно выполнить следующее:
f Закрыть запорный вентиль в трубопроводе подачи
холодной воды.
f Открыть краны горячей воды во всех точках отбора.
26_02_07_0288
1
1 Колпачок сливного вентиля
f Отвинтить колпачок сливного вентиля.
14.3 Проверка защитного анода
f Первую проверку защитного анода выполнить через
год, при необходимости заменить его.
f После этого принять решение, через какие интер-
валы времени необходимо проводить дальнейшие
проверки.
14.4 Удаление накипи
f Удалите из резервуара отслоившиеся отложения
накипи.
f При необходимости удалите накипь во внутреннем
баке с помощью стандартных средств для удаления
накипи.
f Удаляйте накипь с фланца только после демонтажа и
не обрабатывайте средствами для удаления накипи
поверхность бака и защитный анод.
14.5 Монтаж ограничителя температуры
26_02_07_0305
1
1 Датчик ограничителя
f Вставить щуп ограничителя во втулку щупа до упора.
14.6 Замена нагревательного элемента
Нагревательный элемент находится в защитной трубе.
Благодаря этому возможна сухая замена нагревательного
элемента. Для такой замены прибор опорожнять не нужно.
2
2
2
2
2
2
2
2
2
2
1
26_02_07_0306
1 Керамический нагревательный элемент в эмалирован-
ной защитной трубе
2 Крепление нагревательного элемента
