PSH UNIVERSAL EL| 43

МОНТАЖ

ТЕХНИКА БЕЗОПАСНОСТИ

МОНТАЖ

7. Техника безопасности

Монтаж, ввод в эксплуатацию, а также техобслуживание и

ремонт прибора должны производиться только квалифи-

цированным специалистом.

7.1 Общие указания по технике

безопасности

Мы гарантируем безупречную работу прибора и безопас-

ность эксплуатации только при использовании оригиналь-

ных принадлежностей и оригинальных запчастей.

7.2 Предписания, стандарты и положения

Указание

Необходимо соблюдать все национальные и регио-

нальные предписания и постановления.

8. Описание прибора

8.1 Комплект поставки

В комплект поставки прибора входит:

- 2 установленные планки для подвешивания

- Предохранительный клапан (SYR) с обратным

клапаном

9. Подготовительные

мероприятия

9.1 Место установки

Прибор предназначен для жесткого крепления на стене.

Стена должна быть рассчитана на соответствующую на-

грузку.

Рядом с прибором должен находиться соответствующий

слив для отвода излишков воды, образующихся в резуль-

тате теплового расширения.

; ;

26_02_09_0135

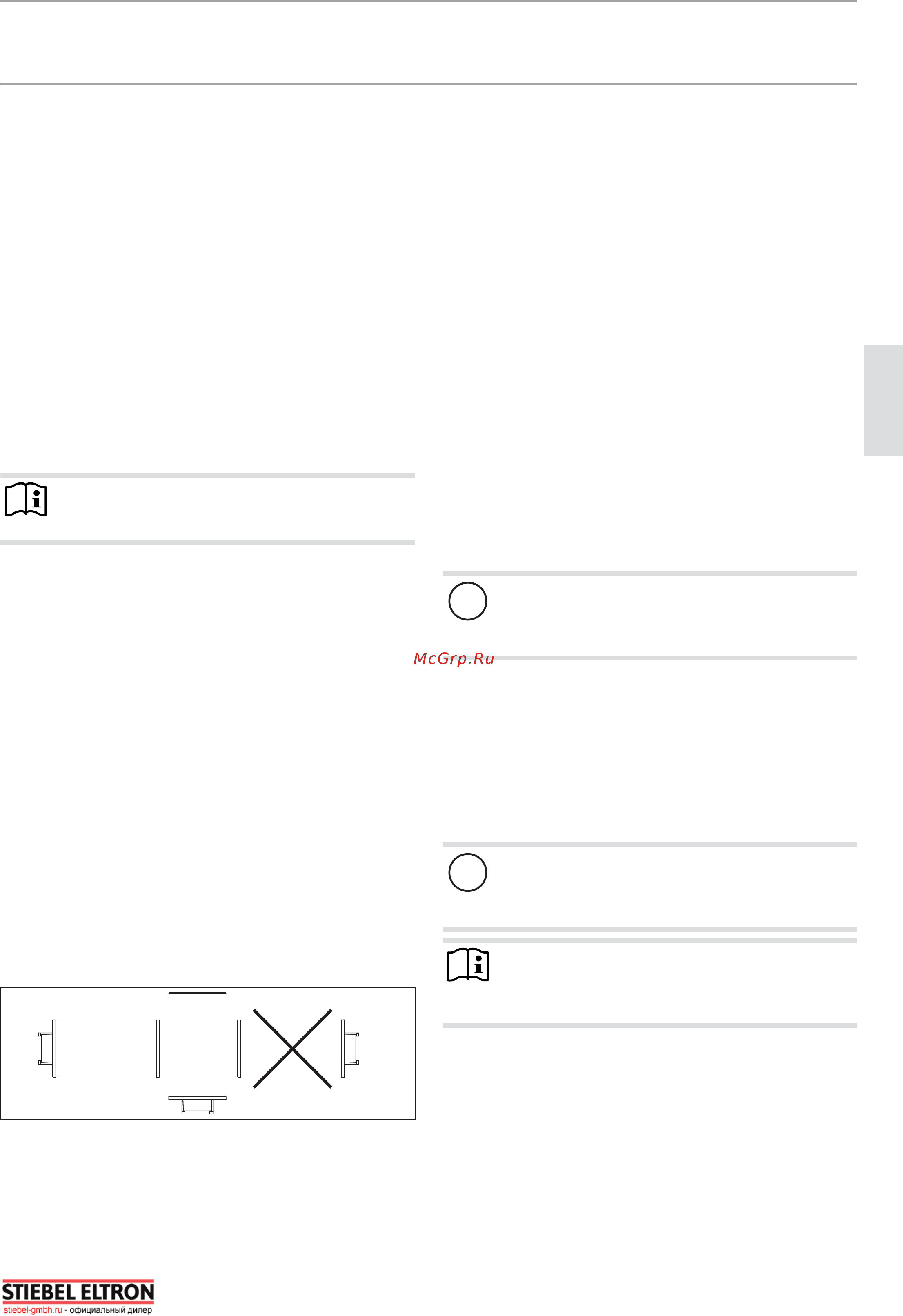

f Устанавливать прибор следует вертикально или гори-

зонтально в показанном положении, в незамерзающем

помещении, рядом с точкой отбора воды.

10. Монтаж

10.1 Монтаж прибора

Планки для подвешивания, закрепленные на приборе,

оснащены пазами для крючков, обеспечивающими в боль-

шинстве случаев монтаж на уже существующие настенные

шпильки предыдущего прибора.

f В противном случае нужно произвести разметку от-

верстий на стене (см. главу «Технические характери-

стики / Размеры и соединения»).

f При необходимости просверлить отверстия и закре-

пить планку для подвешивания с помощью винтов и

дюбелей. Крепежный материал следует выбирать с

учетом прочности стены.

f Подвесить прибор с помощью планок для подвеши-

вания на шурупы или шпильки. При этом нужно учи-

тывать вес пустого прибора (см. главу «Технические

данные / Таблица параметров»), и при необходимости

привлеките к работе помощника.

f Выровнять прибор по вертикали или горизонтали.

10.2 Подключение воды



Ущерб для прибора и окружающей среды

Все работы по подводу воды и монтажу прибора

необходимо производить в соответствии с ин-

струкцией.

Водопроводная линия для холодной воды

В качестве материала для труб могут использоваться сталь,

медь или пластик.

Водопроводная линия для горячей воды

В качестве материала для труб могут использоваться медь

или пластик.



Ущерб для прибора и окружающей среды

При использовании труб из пластика нужно учиты-

вать указания из главы «Технические характеристи-

ки / Возможные неисправности».

Указание

Если давление воды выше 0,6 МПа, на линии по-

дачи холодной воды необходимо устанавливать

редуктор.

Прибор необходимо эксплуатировать с напорной армату-

рой.

f Прежде чем подключать линию холодной воды к ре-

зервуару, ее следует тщательно промыть, чтобы в ре-

зервуар или в предохранительный клапан не попали

инородные тела.

f Направить слив для капающей воды (на предохрани-

тельном клапане) в незамерзающую сливную трубу,

с постоянным уклоном вниз, обеспечивающим бес-

препятственный сток воды. Продувочное отверстие

предохранительного клапана должно оставаться от-

крытым в атмосферу.
