12
На оси ручки 8 находится гайка, которая фиксирует загрузочный стол 1 в необходимом
положении.

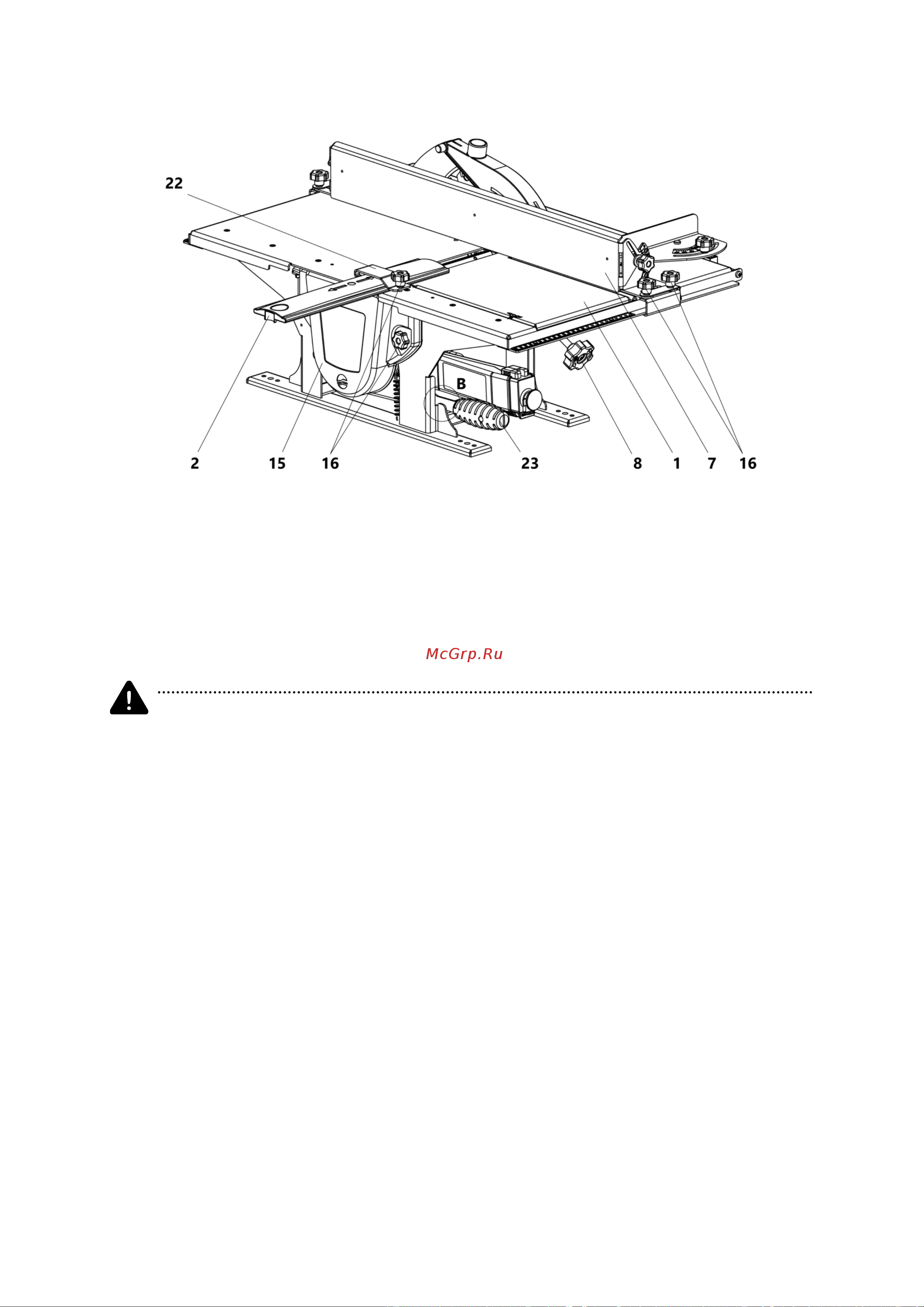

Рисунок 3. Общий вид станка при операции строгания
1 – загрузочный стол, 2 – ограждение ножевого вала, 7 – линейка, 8 – ручка, 15 – кожух защиты ремня, 16 – винт-
барашек, 22 – скоба, 23 – ручка
7.1.3 Установка ограждения
Ограждение ножевого вала 2 предназначено для защиты вращающегося во время работы
ножевого вала. Оно перемещается в скобе 22 и фиксируется винтом-барашком 16.
Если ширина строгания меньше 100 мм, то ограждение 2 должно закрывать нерабочую часть
вращающегося ножевого вала.
По окончании работы и во время перерывов в работе ограждение 2 должно
полностью закрывать ножевой вал.
7.1.4 Установка и настройка линейки
Линейка 7 предназначена для ориентирования обрабатываемой заготовки относительно
ножевого вала и обеспечивает ее прямолинейное перемещение и выполнение операций
строгания под углом к кромке заготовки.
Линейка 7 фиксируется четырьмя винтами-барашками 16, прижимаясь к нижней части пильного
стола станка. Она может быть установлена как перпендикулярно к столу, так и под углом.
Для установки линейки под углом необходимо ослабить крепление двух винтов-барашков 16,
установить линейку по шкале 18 (рис. 1) на необходимый угол, затянуть винты-барашки.
Линейка должна прилегать к пильному столу при любом угле наклона.
Шкала 18 имеет регулировку. Для этого необходимо выставить линейку 7 по угольнику,
обеспечив угол 90°, ослабить винты 19, выставить позицию «0» по указателю, зафиксировать
винты. Такую же операцию проделайте со шкалой с противоположной стороны.
7.1.5 Использование устройства прижимного
Для удобства и безопасности при строгании рекомендуется использовать дополнительное
приспособление 24 (рис. 4) – прижимное устройство БЕЛМАШ УП-05. В стандартный комплект
поставки не входит, приобретается дополнительно. Подробная информация на сайтах
www.belmash.by, www.belmash.ru.
