4
5
Принцип работы
Высокоэффективный осевой вентилятор затя-
гивает воздух из помещения и направляет его
через медно-алюминиевый теплообменник с
расширенной поверхностью теплоотдачи, что
гарантирует максимальное увеличение темпе-
ратуры воздуха. Пластиковые направляющие,
установленные после теплообменника, создают
направленный воздушный поток.
Конструкция оборудования
1. Теплообменник: максимальные параметры те-
плоносителя для теплообменника составляют:
150 °С; 1,6 МПа. Медноалюминиевая конструк-
ция состоит из медных трубок – змеевика, а
также алюминиевых ламелей. Присоедини-
тельные патрубки (наружная резьба 3/4") на-
ходятся на задней панели корпуса. В модели
BHP-W3-20-S используется однорядный тепло-
обменник, в модели BHP-W3-30-S двухрядный
теплообменник.
2. Осевой вентилятор: максимальная рабочая
температура составляет 60 °С, напряжение пи-
тания составляет 230 В~50 Гц. Двигатель имеет
класс защиты IP54. Циркуляция воздуха проис-
ходит при помощи осевого вентилятора, кото-
рый предохраняется защитной сеткой.
3. Корпус состоит из задней и передней панели,
изготовленные из вспененного полипропиле-
на высокой плотности .
4. Направляющие жалюзи дают возможность на-
правления струи теплого воздуха. Оптималь-
ная дальность и направление струи воздуха
достигается при помощи специального профи-
ля лопаток. Возможна индивидуальная регули-
ровка направляющих.
5. Кронштейн дает возможность поворота прибо-
ра в горизонтальной и вертикальной плоско-
сти (см. стр. 7) благодаря чему струя теплого
воздуха будет всегда направлена туда, где не-
обходима.

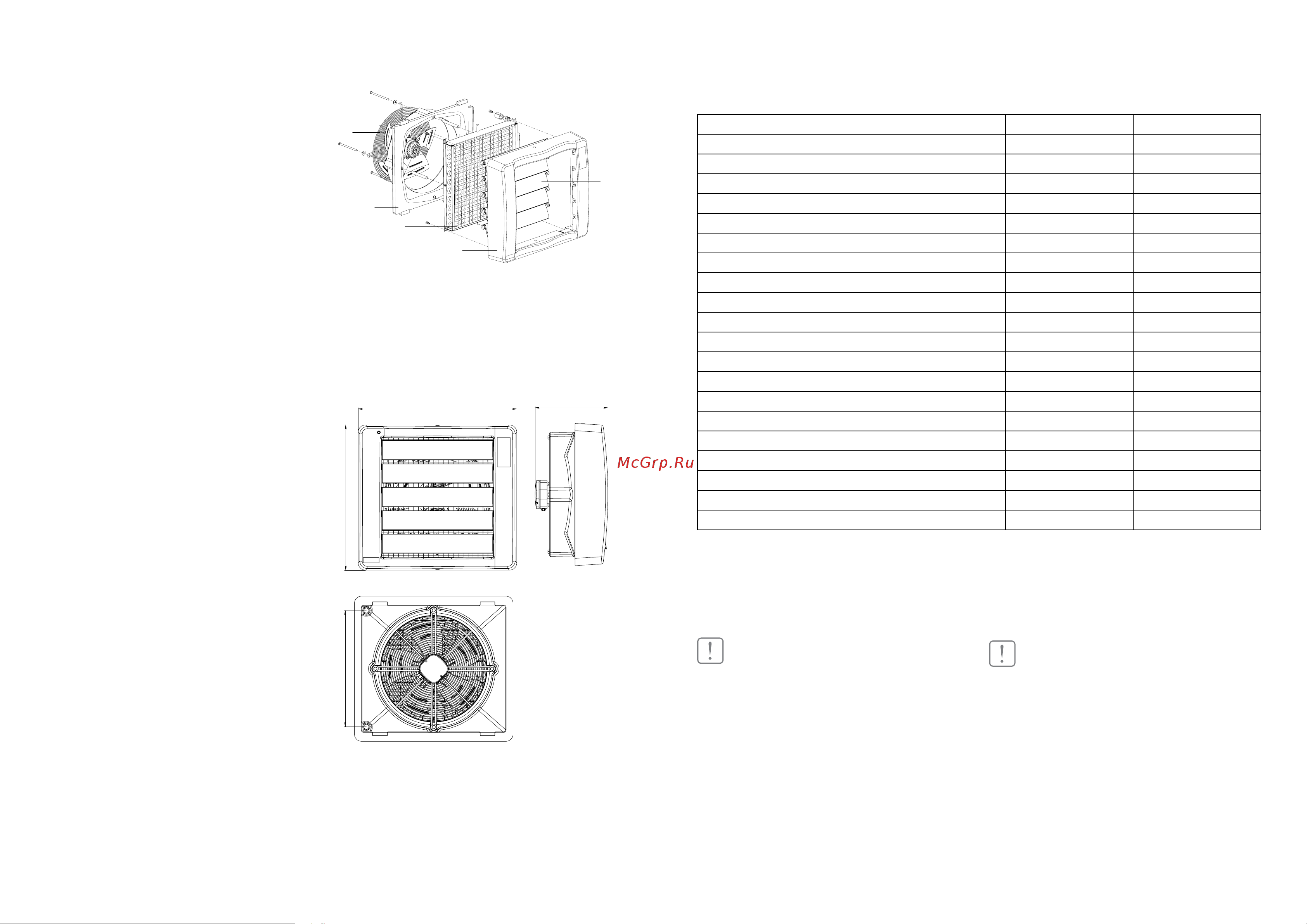

Принцип работы
2
3
1
4
5
1 – Теплообменник
2 – Осевой вентилятор
3 – Панель задняя
4 – Панель передняя
5 – Направляющие
Основные размеры
Технические характеристики
Параметр / Модель BHP-W3-20-S BHP-W3-30-S
Количество рядов нагревателя 1 2
Производительность по воздуху, м³/ч 3200/2500/1800 3000/2300/1650
Максимальная номинальная тепловая мощность, кВт* 25,7 45,6
Номинальная тепловая мощность**, кВт 15 26,6
Максимальное увеличение температуры воздуха*, С 22,2 42,8
Максимальная температура теплоносителя, С 150 150
Максимальное рабочее давление, МПа 1,6 1,6
Максимальная дальнобойность струи ,м*** 15 15
Объём воды в нагревателе, дм3
0,64 1,7
Диаметр присоединительных патрубков 3/4 3/4
Напряжение питания, В~Гц 230~50 230~50
Мощность двигателя, Вт 180/160/140 180/160/140
Номинальный ток, А 0,8/0,7/0,6 0,8/0,7/0,6
Класс электрозащиты I класс I класс
Номинальный уровень шума, дБ(A)**** 55 55
Степень защиты, IP IP55 IP55
Размеры прибора (ШхВхГ), мм 640х585х300 640х585х300
Размеры упаковки (ШхВхГ), мм 665х610х327 665х610х327
Вес нетто, кг 8 9
Вес брутто, кг 12 13,5
* - При максимальной производительности и температуре теплоносителя 130/90, температура воздуха на входе в прибор 0 градусов
** - При максимальной производительности и температуре теплоносителя 90/70, температура воздуха на входе в прибор 15 градусов
*** - Теоретически полученная величина
****- На расстоянии 5 м. по оси прибора
Технические характеристики
ВНИМАНИЕ!
Место монтажа должно быть соответствующе по-
добрано с учётом возможного появления нагрузок
и вибраций. Перед началом любых монтажных, экс-
плуатационных или консервационных работ необхо-
димо отключить питание и не допустить включения
напряжения.
Рекомендуется применение фильтров в гидравли-
ческой системе. Перед подключением подводящих
трубопроводов (особенно подающих) к оборудо-
ванию рекомендуем очистить систему, спуская не-
сколько литров воды.
Монтаж прибора
ВНИМАНИЕ!
Несоблюдение при монтаже минимального рас-
стояния 0,3 м от стены или потолка может вызвать
неправильную работу обогревателя, а также по-
вышенный шум или повреждение вентилятора.
300
470
639
585
