ìèí. ~ 0,3 ì
îïòèìàëüíî 3-8 ì
îïòèìàëüíî 4-12 ì
• расстояние между установками – рекомендует-
ся расстояние от 6 до 12 м для равномерного рас-
пространения тёплого воздуха;

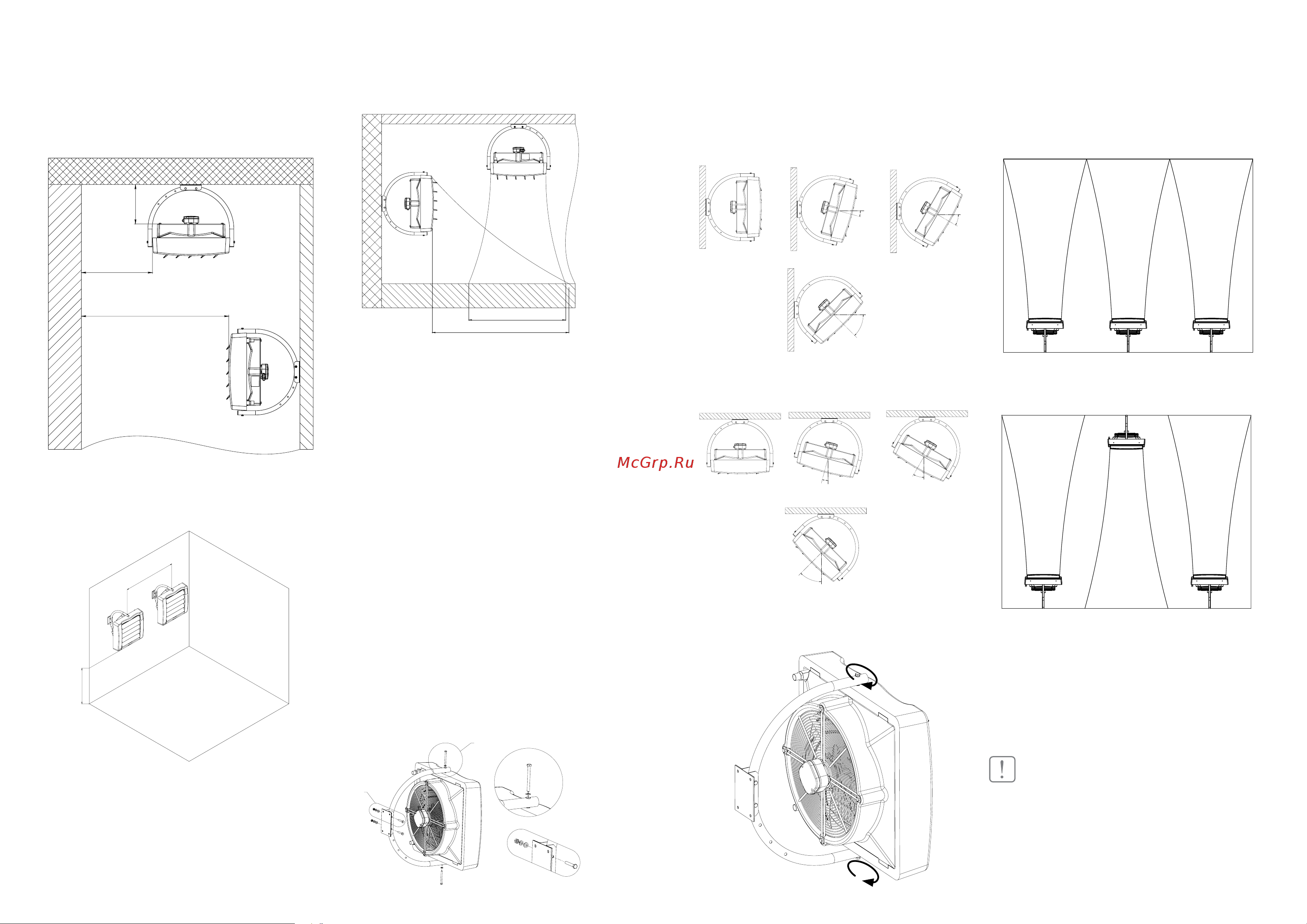

Монтаж прибора
*для горизонтальной установки направляющих жалюзи
**для симметричной установки направляющих жалюзи
под углом 45°
• дальность струи воздуха;
6-12 ì
ì 8-3 .òïî
• уровень шума оборудования (в зависимости от
акустических особенностей помещения);
• рабочее состояние, отопление – например, обо-
рудование, работающее как дестратификатор;
• направление потока воздуха – направление пото-
ка воздуха должно быть установлено так, чтобы в
зоне нахождения людей не появлялись сквозняки.
Поток воздуха не должен быть направлен на стены,
колонны, стеллажи, рабочую технику, станки и т.д.
Монтаж с кронштейном
Кронштейн для крепления к стене входит в стан-
дартную комплектацию аппаратов серии «W3-S».
В комплекте с кронштейном поставляются: болт
М8*55 (2 шт.), шайба (4 шт.), гровер (2 шт.), болт
М8*85 (4 шт.), гайка М8 (2 шт.).
Для сборки кронштейна необходимо вставить
и затянуть два болта М8*55, две шайбы, два гро-
вера в отверстия кронштейна как показано на
виде В. Затем вставить болт М8*85 и шайбу через
отверстие в корпусе и кронштейне (вид А) и затя-
нуть. Повторите данную операцию для крепления
кронштейна снизу. Распорные дюбели не входят
в состав набора для крепления. Для определён-
ного типа перегородок следует подбирать соот-
ветствующий тип дюбелей.
A
B
A
B
ìàêñ. 25ì.*
ìàêñ. 15ì**
Монтаж прибора
При настенном или потолочном монтаже реко-
мендуется брать во внимание следующие пара-
метры:
• высоту монтажа;
Варианты монтажа:
• На стене в вертикальном положении, под углом
0°, -15°,-30°,-45°
15°
30
°
45
°
• Под перекрытием в горизонтальном положе-
нии или под углом 0°, -15°,-30°,-45°.
15°
30
°
45
°
Кронштейн даёт возможность поворота тепловен-
тилятора вокруг оси крепления на 140 градусов.
Примерное размещение тепловентиляторов при
настенном монтаже
Вид сверху (вариант 1)
Вид сверху (вариант 2)
Удаление воздуха / спуск теплоносителя
Слив теплоносителя производится посредством
отсоединения подводящего трубопровода от
нижнего коллектора теплообменника.
При первичном запуске или в случае если запуск
тепловентилятора производится после предва-
рительного слива теплоносителя, следует пом-
нить об удалении воздуха из системы.
ВНИМАНИЕ!
Воздух удаляется квалифицированным специ-
алистом исходя из выбранной схемы обвязки
прибора.
