8. УСТРОЙСТВО ТЕПЛОВЕНТИЛЯТОРА

1. Теплообменник: максимальные параметры теплоносителя для теплообменника

составляют: 130 °С, 1,6 МПа. Медно-алюминиевая конструкция состоит из мед-

ных трубок — змеевика, а также алюминиевых ламелей.

Присоединительные патрубки (наружная резьба 3/4) находятся на задней панели

корпуса. В модели HP-30.003W используется однорядный теплообменник, в мо-

дели HP-60.003W двухрядный теплообменник, в модели HP-80.003W использует-

ся трехрядный теплообменник.

2. Осевой вентилятор: максимальная рабочая температура составляет 60 °С, на-

пряжение питания составляет 220 В ~ 50 Гц . Класс защиты двигателя имеет IP54.

Циркуляция воздуха происходит при помощи осевого вентилятора, который пре-

дохраняется защитной сеткой. Вентилятор оснащен трехскоростным двигателем.

3. Корпус: состоит из задней и передней панели, изготовленных из высококаче-

ственного пластика.

4. Направляющие жалюзи: дают возможность направления струи теплого воздуха.

Оптимальная дальность и направление струи воздуха достигается при помощи

специального профиля лопаток.

5. Кронштейн дает возможность поворота оборудования в горизонтальной плоско-

сти благодаря чему струя теплого воздуха будет всегда направлена туда, где не-

обходима (является опцией).

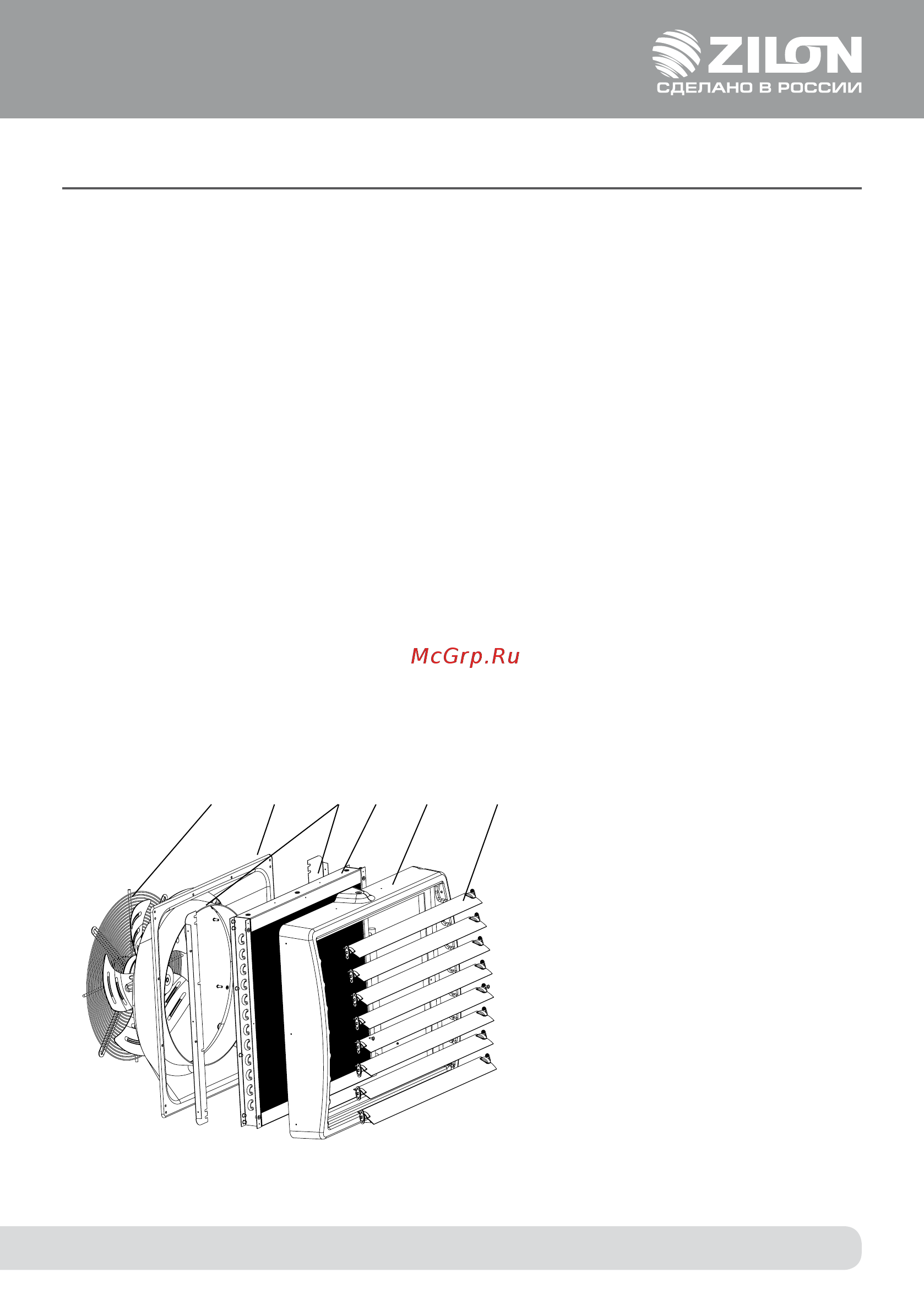

1 — Теплообменник

2 — Осевой вентилятор

3 — Панель задняя

4 — Панель передняя

5 — Направляющие

6 — Шторки

6 12 43
