*Внимание! Производитель оставляет за собой право вносить

непринципиальные изменения в конструкцию, не ухудшающие

технические характеристики изделия и не влияющие на безопасность

конечной продукции, без отражения этого в руководстве по эксплуатации

и уведомления потребителя.

НАЗНАЧЕНИЕ

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

Подключение и ввод в эксплуатацию датчиков должны осуществляться

только квалифицированным электротехническим персоналом. При

выборе места установки необходимо учитывать факторы, которые

могут вызвать ошибочное срабатывание датчика: отопительные

системы, кондиционеры, близость кисточникам света, отражающие

поверхности. Датчик движения работает в пассивном режиме слежения

за фоном инфракрасного излучения. Датчик реагирует на изменение

инфракрасного излучения в зоне обнаружения. Когда движущийся

объект перемещается перпендикулярно лучам зоны обнаружения

датчик имеет наибольшую чувствительность.

МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

Несоответствие параметров питающей сети, а также мощности нагруз-

ки может привести к выходу датчика из строя.

- Снять крышку датчика (рис. 1).

- Подключить сетевой провод и провод от нагрузки к клеммным

зажимам в соответствии со схемой (рис. 2).

- Включить сетевое питание. Протестировать датчик и настроить

необходимые параметры датчика.

- Установить крышку датчика (рис. 3).

Работы, связанные с монтажом, чисткой датчика осуществлять только

при отключенном электропитании сети. Обязательно убедитесь в

отсутствии напряжения на месте работ с помощью индикатора напряже-

ния. При установке необходимо располагать датчики вдали от химиче-

ски активной среды, горючих и легко воспламеняющихся веществ. При

обнаружении неисправности датчик необходимо утилизировать.

Запрещается подключать датчик к неисправной электропроводке.

ВНИМАНИЕ!

ПОДКЛЮЧЕНИЕ ДАТЧИКА

Датчики предназначены для автоматического включения и выключения

нагрузки в зависимости от наличия движущихся объектов в зоне

обнаружения датчика с возможностью настройки времени отключения,

уровня освещенности и дальности обнаружения. Датчик предназначен

для эксплуатации в однофазной электрической сети переменного тока

напряжением 230 В. Основная область применения - управление

внутренним освещением, электроприборами, устройствами сигнализа-

ции и др. Коммутация нагрузки выполняется электромеханическим

реле.

Регулятор порога срабатывания «LUX» установите в положение

максимальной освещённости. Регулятор выдержки времени включе-

ния «TIME» установите в положение минимального времени срабаты-

вания. Подайте на датчик напряжение питания при этом произойдет

включение нагрузки (произойдет кратковременно включение

датчика).

Введите в зону обнаружения датчика движущийся объект, произойдёт

включение нагрузки. Отключение нагрузки произойдёт через 7-10 сек

после прекращения движения.

Регулятор порога срабатывания «LUX» установите в положение

минимальной освещённости. При освещенности выше 3-5лк датчик

не должен включить нагрузку. Регулятор выдержки времени включе-

ния «TIME» установите в положение минимального времени срабаты-

вания.

Закройте линзу датчика светонепроницаемым предметом или

ладонью, при этом должно произойти включение нагрузки. Отключе-

ние нагрузки произойдёт через 7-10 сек после прекращения движе-

ния.

ТЕСТИРОВАНИЕ ДАТЧИКА ПОСЛЕ ПОДКЛЮЧЕНИЯ

Регулятор «LUX» позволяет установить порог срабатывания датчика в

зависимости от уровня освещенности в диапазоне от 3 лк (сумерки) до

2000 лк (солнечный свет).

Регулятор «TIME» позволяет установить время нахождения во

включённом состоянии нагрузки после срабатывания датчика. При

повторном появлении движущегося объекта в зоне обнаружения (во

время отчетного периода) отсчет времени начинается сначала.

Переключатель в положении On - нагрузка будет постоянно включена.

PIR - нагрузка будет включаться только при обнаружении движущегося

объекта. Положение Off – нагрузка будет постоянно отключена.

Все параметры настроек датчика выбираются опытным путем.

НАСТРОЙКА ПАРАМЕТРОВ ДАТЧИКА

Загрязнение окна датчика может привести к уменьшению дистанции

охвата. Чистку датчиков производить мягкой ветошью, смоченной в

слабом мыльном растворе. Датчики ремонту не подлежат.

ОБСЛУЖИВАНИЕ

Транспортировка и хранение изделия должны производиться в

заводской упаковке с соблюдением мер предосторожности от механи-

ческих повреждений и воздействия атмосферных осадков. Хранить в

закрытых помещениях с естественной вентиляцией при температуре

от -25°С до +50°С и относительной влажности не более 80%.

Изделие необходимо утилизировать согласно требованиям законода-

тельства территории реализации. Продукция свободно реализуется на

территории РФ и ЕАЭС всем потребителям через розничные магазины,

дополнительных требований к реализации нет.

На основании сертификата соответствия ЕАЭС RU

C-DE.HA46.B.01590/21 от 16.08.2021 действует до 15.08.2026,

декларации соответствия ЕАЭС N RU Д-DE.PA01.B.21932/21 от

31.08.2021 действует до 30.08.2026, продукция соответствует

требованиям Технического регламента Таможенного союза ТР ТС

004/2011 «О безопасности низковольтного оборудования», ТР ТС

020/2011 «Электромагнитная совместимость технических средств»,

ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в

изделиях электротехники и радиоэлектроники».

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

ПРАВИЛА РЕАЛИЗАЦИИ И УТИЛИЗАЦИИ

СЕРТИФИКАЦИЯ

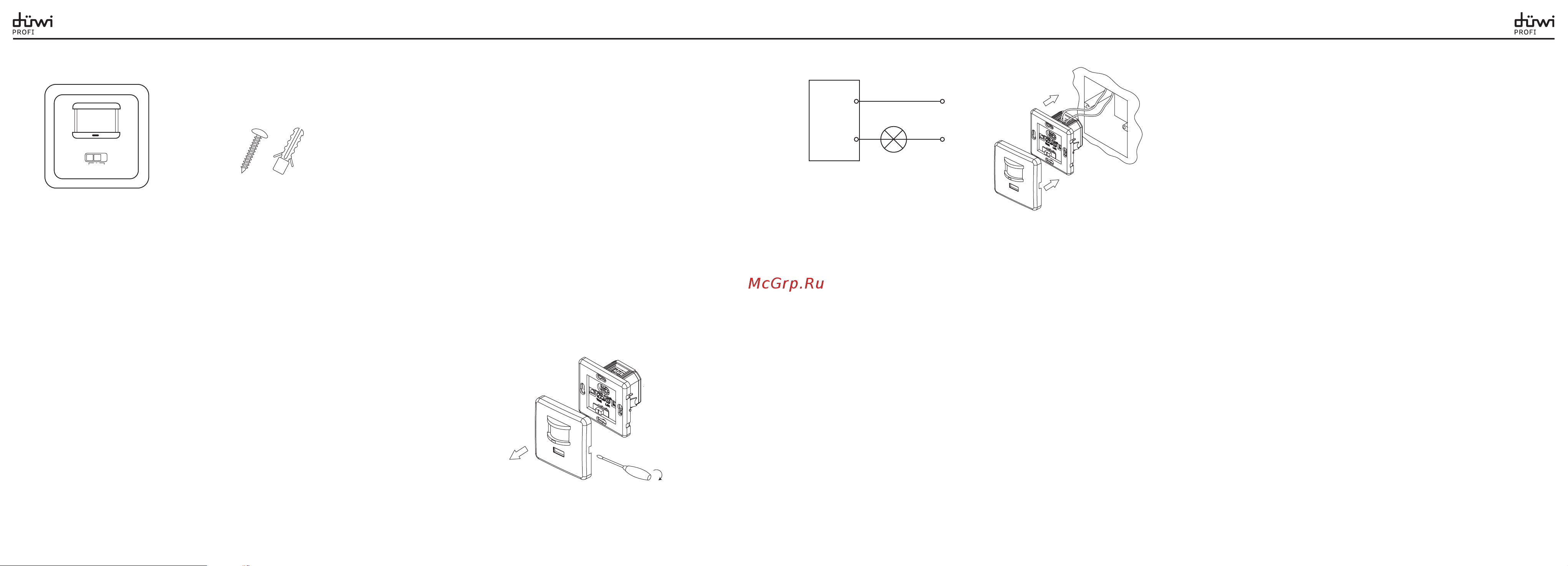

Рис. 1

Рис. 3

4 532

Рис. 2

SENSOR

LOAD

L N

х2

1. Датчик

2. Монтажный комплект

КОМПЛЕКТ ПОСТАВКИ

ON PIR

OFF
