6
4. Монтаж и соединение.
4.1. Аудио-соединения и включение питания.
а. Аудио-соединения
Соединения между « β VERB» и другими аудиоустройствами должны производиться
посредством высококачественных кабелей для исключения плохой работы самой модели « β
VERB». Желательно использовать низкоемкостные экранированные кабели с гибким
внутренним проводником. Подсоедините эти кабели должным образом к « β VERB» с
соблюдением следующих предосторожностей:
- не собирайте в один пучок аудио -кабели и силовые сетевые шнуры;
- избегайте расположение аудио -кабелей и «β VERB» рядом с такими источниками
электромагнитных полей, как трансформаторы, мониторы, компьютеры и т.д.;
- всегда отсоединяйте кабели, прочно удерживая корпус штепсельной вилки и
вытягивая непосредственно наружу;
- не располагайте кабели там, где на них можно наступить;
- избегайте перекручивания кабеля, не образуйте из него повороты с острыми углами.
б. Включение питания.
После выполнения соединений, подайте питание к системе посредством следующей
процедуры:
До подачи питания н а «β VERB» убедитесь в следующем:
- все соединения были сделаны правильно;
- регуляторы громкости усилителя или микшера установлены на минимум.
Введите силовой штепсель в разъем « POWER» на задней панели устройства, а
силовой шнур в сетевую розетку.
Включите питание устройства, нажав на кн. « ON / OFF» на передней панели.
Включите питание усилителя / микшера и отрегулируйте громкость.
4.2. Аналоговые сигналы.
а. Установка уровней.
Должная установка уровней входного и выходного сигналов является решающей для
достижения max отношения «сигнал – шум».
Обычно лучше всего установить регуляторы уровня входного и выходного сигналов
на ¾ или 75% полной амплитуды. Это позволит уменьшить возможность искажения от
перегрузки и свести к минимуму величину фонового шума.
Если вольтметры или с/диод «цифрового насыщения» на модели « β VERB» начнут
зашкаливать (становиться красным), уменьшите уровень входного сигнала или уменьшите
громкость источника (инструмента, передаваемого сигнала микшера и т.д.). Если уровень
выхода вызывает искажение микшера или усилителя, уменьшите уровень «уровня выхода»
(Output Level).
4.3. Монтаж.
а. Использование «β VERB» в монофоническом режиме.
«Вход 2» (INPUT 2) модели «β VERB» может использоваться в качестве монофонического
входа; при необходимости уст ановите должным образом переключатель « MONO ON / OFF»
на задней панели самого устройства « β VERB». Если этот переключатель вручную
установлен в позицию « ON» (вкл.), то физически «Вход 2» будет соединен такж е с
внутренней линией «Входа 1».

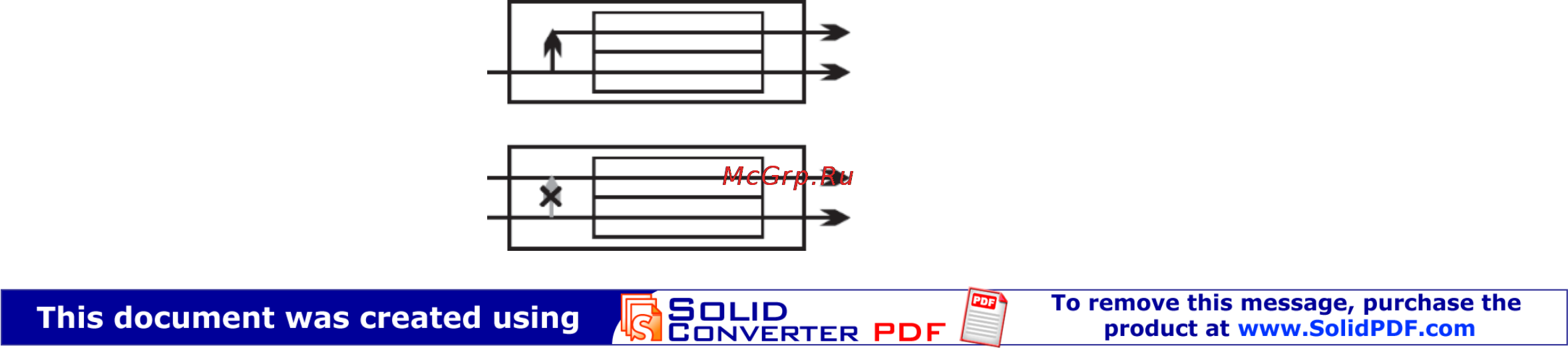

Входы Выходы
выход 1
вход 2 выход 2 положение «ON» (вкл.).
вход 1 выход 1
вход 2 выход 2 положение «OFF»(выкл.).
