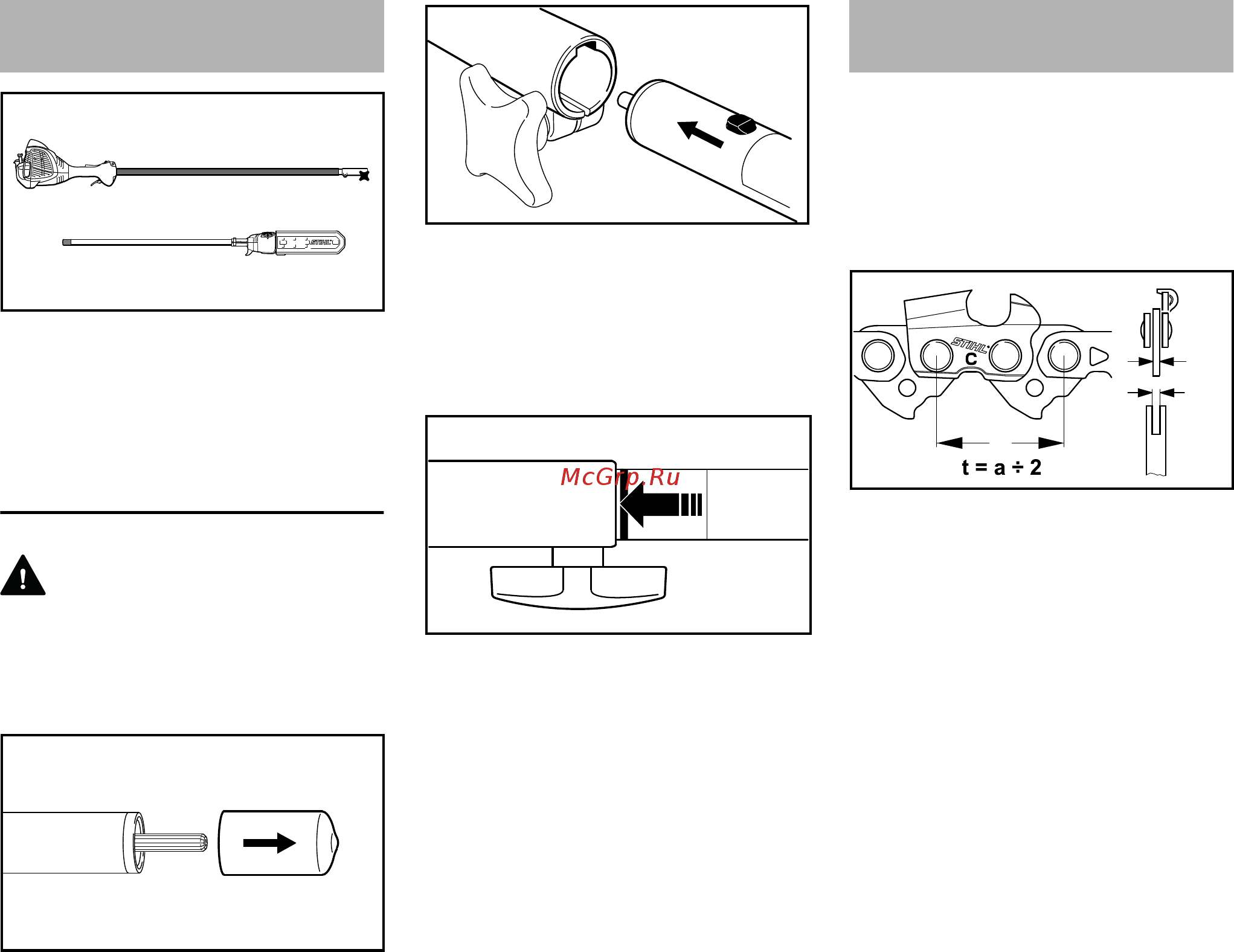

HT 56 C
pyccкий
12
Для компактной транспортировки
агрегат оснащен сборным штоком.
Таким образом, агрегат можно снова
разобрать для транспортировки – см.
"Транспортировка агрегата".
Соединить части штока
ПРЕДУПРЕЖДЕНИЕ
Не монтировать комбинированный
инструмент – использовать только
входящий в объем поставки шток с
многозубчатым валом!
N снять колпачок (1) с передней
части штока и сохранить для
последующего использования –
см. "Хранение агрегата"
N Двигатель положить опорой на
землю
N Вставить цапфу (2) на передней
части штока (3) до упора в паз (4)
в соединительной муфте – при
необходимости переднюю часть
штока (3) во время установки
слегка повернуть
При правильной установке
красная линия (5 = вершина стрелки)
должна совпадать с соединительной
муфтой.
N Верстачный винт (6) плотно
затянуть
N Соединить подвесной ремень с
петлей
Пильная цепь, направляющая шина и
цепная звездочка образуют режущую
гарнитуру.
Входящая в объем поставки режущая
гарнитура оптимально адаптирована
к высоторезу.
– Шаг (t) пильной цепи (1), цепной
звездочки и ведущей звездочки
направляющей шины Rollomatic
должен совпадать
– Толщина приводного звена (2)
пильной цепи (1) должна быть
согласована с шириной паза
направляющей шины (3)
При сопряжении двух не подходящих
друг к другу компонентов может
произойти неисправимое
повреждение режущей гарнитуры уже
через короткое время эксплуатации.
Комплектация устройства
4907BA017 KN
1
4907BA008 KN
2
4907BA009 KN
4
3
6
5
4907BA010 KN
Режущая гарнитура
001BA248 KN
1
2
3
a
