HT 56 C
pyccкий
13

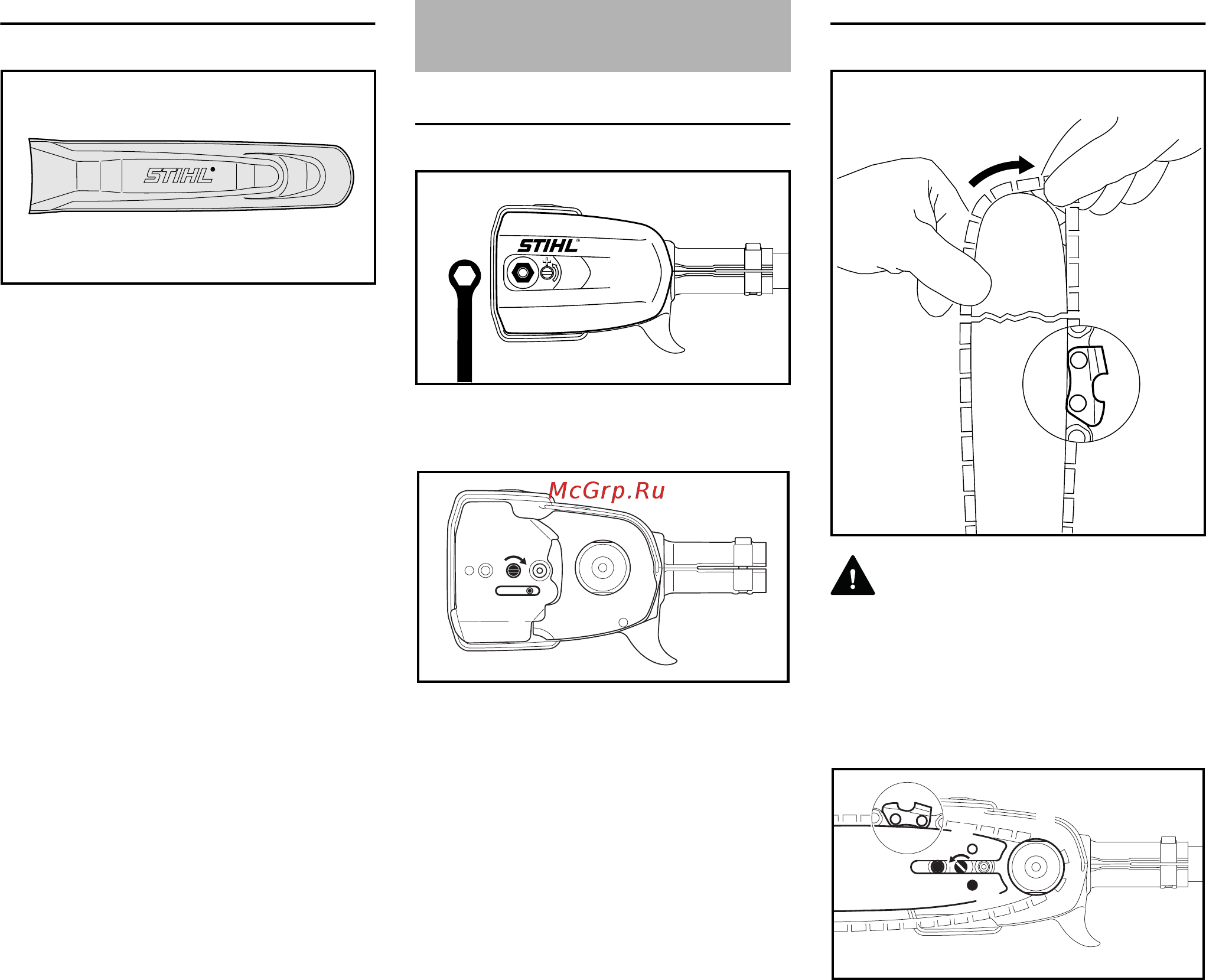

Кожух цепи
В объём поставки входит
соответствующий режущей гарнитуре
кожух цепи.
Если на высоторезах используются
направляющие шины, то всегда
необходимо использовать и
соответствующую защиту цепи,
закрывающую всю направляющую
шину.
На защите цепи сбоку нанесены
данные относительно длины
соответствующих направляющих
шин.
Снять крышку цепной звёздочки
N Отвернуть гайку и снять крышку
цепной звездочки
N Болт (1) поворачивать вправо,
пока прижимная задвижка (2) не
будет прилегать к углублению в
корпусе справа.
Установить пильную цепь
ПРЕДУПРЕЖДЕНИЕ
Надеть защитные перчатки –
опасность получения травмы
острыми режущими зубьями.
N Установить пильную цепь,
начиная с верхушки шины
N Направляющую шину через
болт (3) и фиксирующее
отверстие (4) уложить над
цапфой на пружинной задвижке –
001BA244 KN
Монтаж направляющей
шины и пильной цепи
246BA021 KN
1
2
246BA022-A1
390BA003 KN
1
4
3
246BA023 A1
5
