Prology NEXXT 4 © Saturn Marketing, Ltd.
Установка НЧ-динамика
Динамики рассчитаны на установку с лицевой стороны панели автомобиля, однако большин-
ство динамиков допускает также крепление к панели изнутри.
I. Установка динамика снаружи (с лицевой стороны панели автомобиля).
1. Прикрепите имеющийся в комплекте шаблон к месту, куда планируете установить динамик.
Обведите контур шаблона маркером, отметьте места для сверления отверстий
.
2. Используйте тот же шаблон для разметки места под второй динамик.
3. Вырежьте отверстие для динамика по разметке.
4. Просверлите 4 отверстия в обозначенных по п.1 местах диаметром, указанным в шаблоне.
5. Вставьте в панель прилагаемые металлические клипсы таким образом, чтобы они наложились
на просверленные отверстия.
6. Проложите провод от магнитолы к динамику и
подключите, соблюдая полярность. Обратитесь
к инструкции на магнитолу для определения полярности проводов магнитолы. Полярность
клемм динамика указана на самом динамике.
7. Вставьте динамик в вырезанное под него отверстие, приложите к нему рамку декоративной
решетки и аккуратно привинтите саморезами из комплекта.
8. Вставьте декоративную решетку в рамку. Обратите внимание, чтобы логотип на
декоративной
решетке был сориентирован правильно.
II. Установка динамика с обратной стороны панели.
1. Прикрепите имеющийся в комплекте шаблон к месту, куда планируете установить динамик.
Обведите контур шаблона маркером, отметьте места для сверления отверстий.
2. Используйте тот же шаблон для разметки места под второй динамик.
3. Вырежьте отверстие для динамика по разметке.
4. Просверлите
4 отверстия в обозначенных по п.1 местах диаметром, указанным в шаблоне.
5. Проложите провод от магнитолы к динамику и подключите, соблюдая полярность. Обратитесь
к инструкции на магнитолу для определения полярности проводов магнитолы. Полярность
клемм динамика указана на самом динамике.
6. Приложите рамку декоративной решетки к вырезанному отверстию с лицевой стороны панели,
а
динамик – с обратной стороны так, чтобы совпали все четыре отверстия.
7. Аккуратно свинтите конструкцию при помощи 4-х саморезов и 4-х клип, входящих в комплект
поставки.
8. Вставьте декоративную решетку в рамку. Обратите внимание, чтобы логотип на декоративной
решетке был сориентирован правильно.

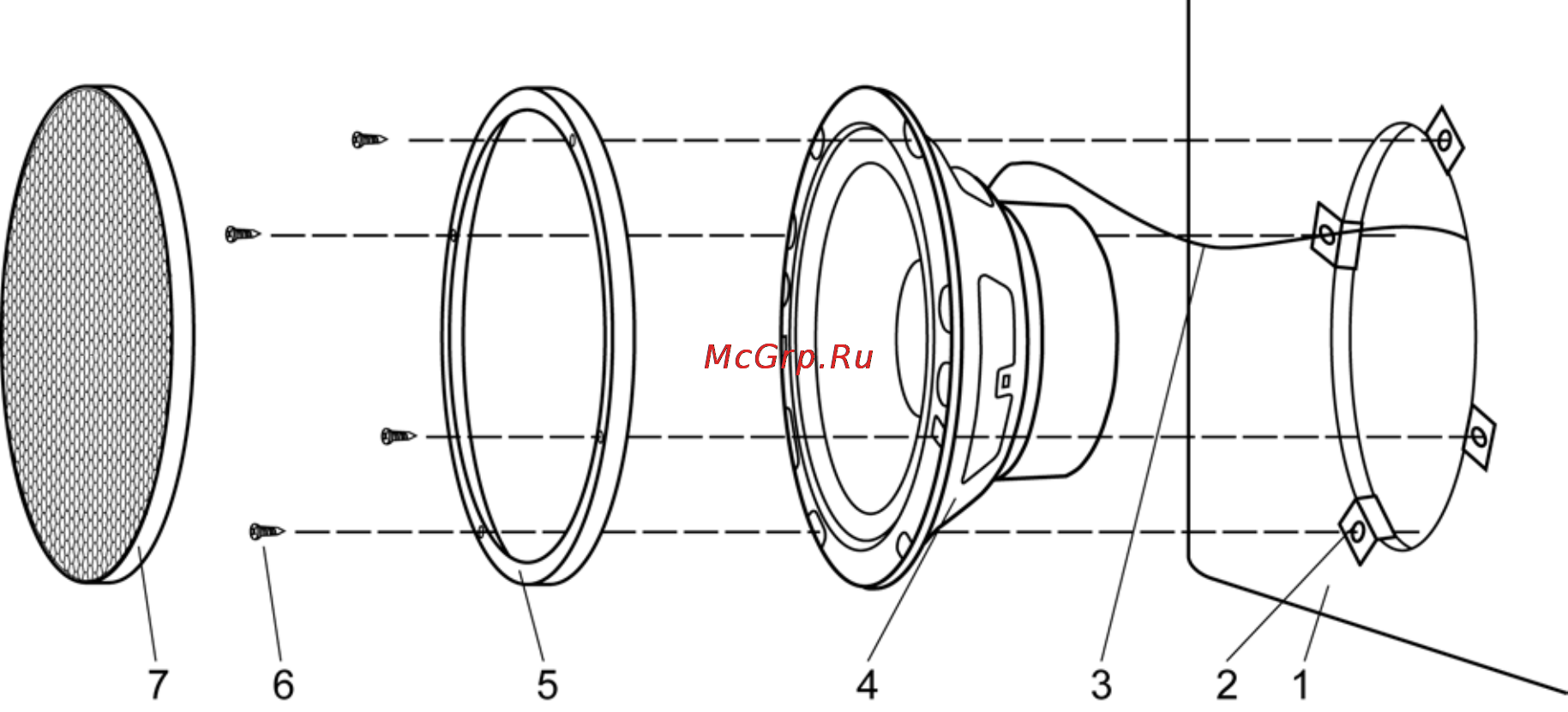

Рис. 2. Основной вариант установки НЧ-динамиков
Условные обозначения:
1. Панель автомобиля 4. Динамик
2. Клипа 5. Рамка декоративной решетки
3. Провода 6. Саморезы
7. Декоративная решетка
