9

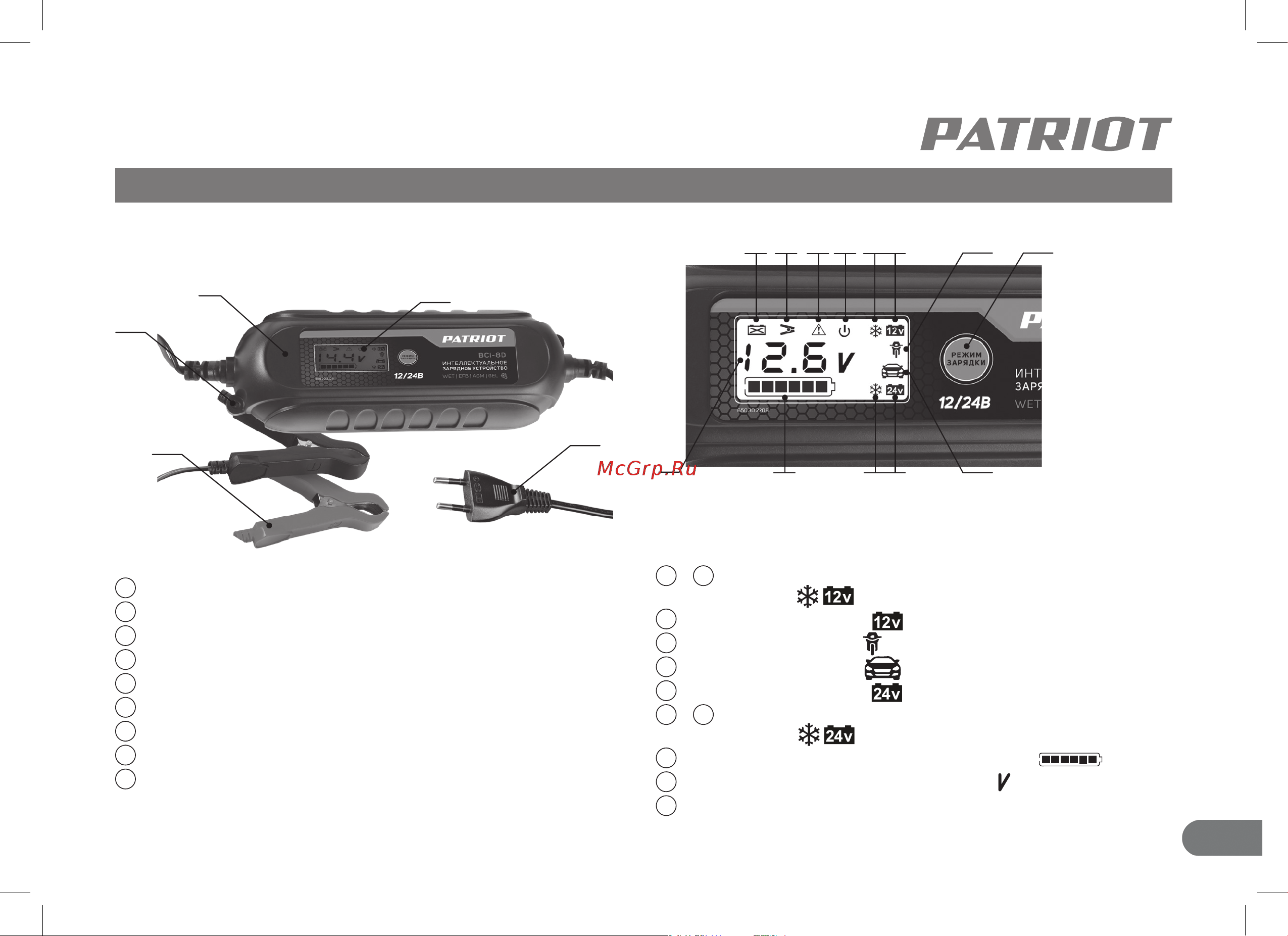

УПРАВЛЕНИЕ И ИНДИКАЦИЯ
1
17
4
3
12 18
13
6
16 1415
7 8 9 10 11
5
2
1
Зарядное устройство
2
Шнур питания с сетевым разъемом
3
Зарядный кабель с красным (+) и черным (-) зажимами
4
Монтажные отверстия
5
ЖК-дисплей
6
Символ неисправности батареи
7
Символ ошибки, связанной с подключением зажимов
8
Символ ошибки
9
Символ ожидания
Индикация режимов зарядки
10
+
11
12 В зимний
*
режим, также для многих аккумуляторов
12 В AGM
11
12 В режим зарядки
12
2 A режим зарядки
13
8 A режим зарядки
14
24 В режим зарядки
14
+
15
24 В зимний
*
режим, также для многих аккумуляторов
24 В AGM
16
Индикация состояния заряда аккумулятора
17
Индикатор напряжения аккумулятора
18
Кнопка выбора режима
* Зимний режим определяется приблизительно при -10˚С
BCI-8D – ОПИСАНИЕ УПРАВЛЕНИЯ И ИНДИКАЦИИ
