7
Требования к установке и подключению
7. Требования к установке и
подключению
7.1 При монтаже и запуске завес в
эксплуатацию необходимо соблюдать меры
безопасности указанные в разделе 1.
7.2 Установка завес.
7.2.1 Завеса размещается горизонтально над
проемом (как можно ближе к верхнему краю
проема).
7.2.2 Минимально допустимое расстояние
между верхней стенкой корпуса завесы и
потолком должно быть не менее 200мм.
7.2.3 Установка завес без кронштейнов.
В задней стенке корпуса завесы имеются
пазы для установки завесы. Для установки
завесы необходимо произвести следующие
действия (рисунок 8):
• Вкрутить в несущую конструкцию шурупы
или болты с диаметром шляпки от 9 до 11
мм.
• Навесить изделие на шурупы или болты.
7.3 Подключение завесы к электрической
сети.
7.3.1 Подключение к электрической сети
осуществляется через автоматический
выключатель, а также через устройство
защитного отключения (УЗО приобретается
отдельно) в соответствии с «Правилами
эксплуатации электроустановок».
Номинальный ток автоматического
выключателя и сечение подводимых медных
проводов следует выбирать в соответствии с
таблицей 2. При подключении одной завесы
к сети, необходимый ток срабатывания УЗО
- 100mА.
7.3.2 Для подключения к сети необходимо
снять крышку с монтажного люка (рисунок
2), завести кабели и подключить к клеммной
колодке согласно электрической схеме
завесы (рисунок 3, 4, 5).
7.3.3 ЗАПРЕЩАЕТСЯ! Эксплуатация
завесы без заземления.
7.4 Ввод завесы в эксплуатацию.
7.4.1 При вводе завесы в эксплуатацию
необходимо:
• Убедиться в отсутствии препятствий для
всасывания воздуха;
• Проверить напряжение питания.
7.4.2 При первом включении завесы
возможно появление характерного запаха
и дыма (происходит сгорание масла
с поверхности электронагревателей).
Поэтому рекомендуется перед установкой
включить завесу в режиме подогрева на
10-20 минут в хорошо проветриваемом
помещении.
Внимание!!! Попытка демонтажа крышки
не по инструкции может привести к
повреждению прибора.
Модель завесы
Питающее
напряжение, В
Номинальный ток
автоматического
выключателя, А
Кабель питания, мм
2
KVC-A06E3-11 230 16 Шнур с вилкой в комплекте
KVC-A08E3-11 230 16 Шнур с вилкой в комплекте
KVC-A08E5-11 230 25 3х2,5
KVC-A15E6-11 230 32 3х4,0
KVC-A15E9-31 400 16 5х2,5
Таблица 2. Номинальные токи автоматических выключателей и сечение медных проводов
питающих кабелей

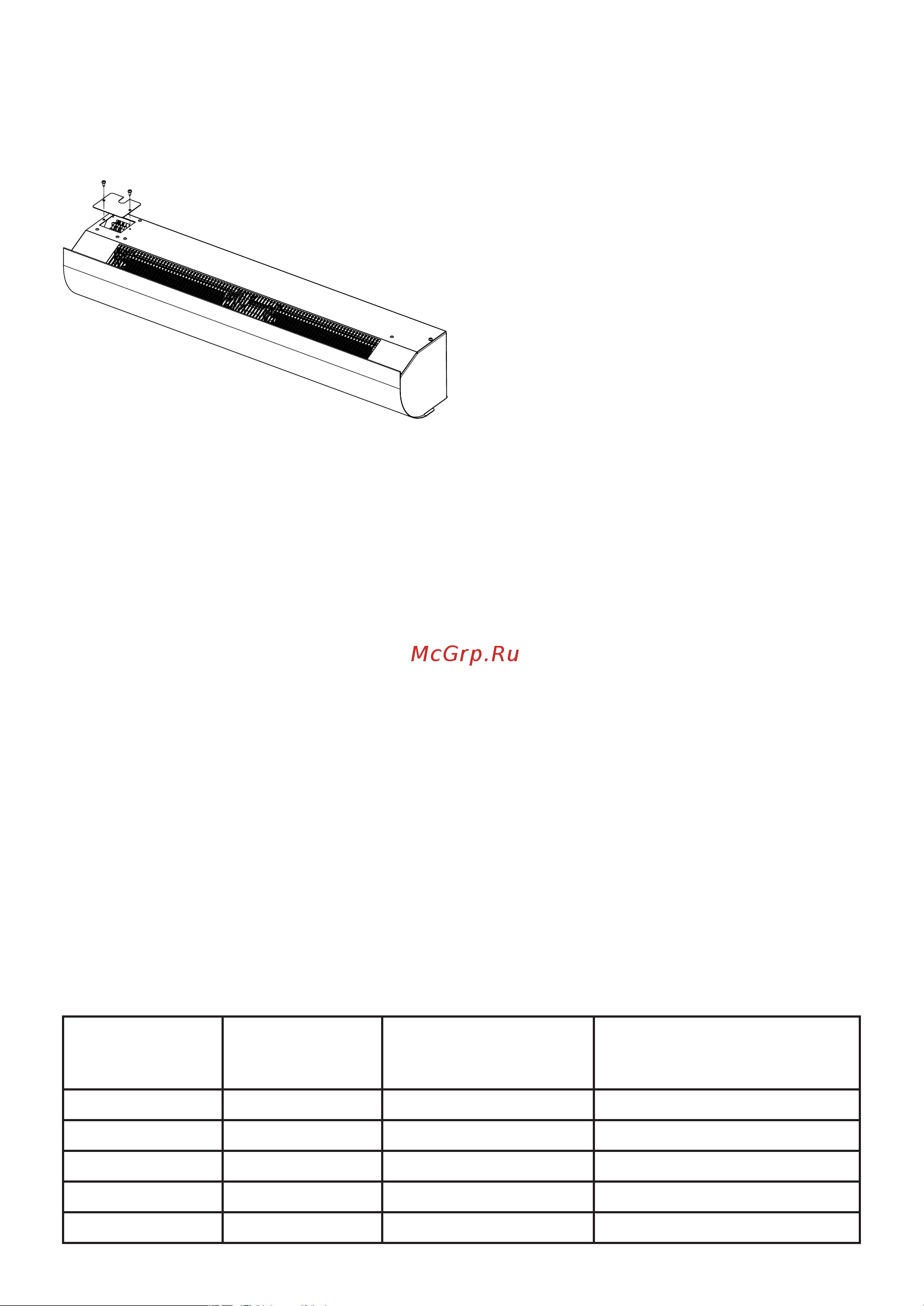

Рисунок 2.
Воздушно-тепловая завеса.
