8
• Установка крышки и решетки на завесу
осуществляется по этому же алгоритму, но
в обратной последовательности.
8. Техническое обслуживание
8.1 Эксплуатация и техническое
обслуживание завес должно осуществляться
квалифицированным специалистом
при этом необходимо соблюдать меры
безопасности указанные в разделе 1.
8.2 Для обеспечения надежной и
эффективной работы воздушно-тепловых
завес, повышения их долговечности
необходим правильный и регулярный
технический уход. Для контроля работы
завесы необходимо ежемесячно:
• Осматривать завесу и нагревательные
элементы (отсутствие шума и вибраций при
работе рабочих колес вентиляторов);
• При необходимости очищать поверхности
завесы от загрязнения и пыли;
• При длительных перерывах в эксплуатации
необходимо для просушки нагревательных
элементов включать завесу на время не
менее 10 минут в режиме максимальной
мощности;
• Проверять электрические соединения
завесы для выявления ослабления,
подгорания, окисления (ослабления
устранить, подгорания и окисления
зачистить).
8.3 Все виды технического
обслуживания проводятся по графику вне
зависимости от технического состояния
завес. Уменьшать установленный объем
и изменять периодичность технического
обслуживания не допускается.
8.4 Устанавливаются следующие
виды технического обслуживания завес, с
момента ввода изделия в эксплуатацию:
• Техническое обслуживание №1 (ТО-1),
через 150-170 ч;
• Техническое обслуживание №2 (ТО-2),
через 600-650 ч;
• Техническое обслуживание №3 (ТО-3),
через 2500-2600 ч. но не реже 1 раза в год;
• Техническое обслуживание №4 (ТО-4),
через 5000-5200 ч. но не реже 1 раза в 2
года.
Примечание – количество часов реальной
работы завесы.
8.5 При ТО-1 производятся:

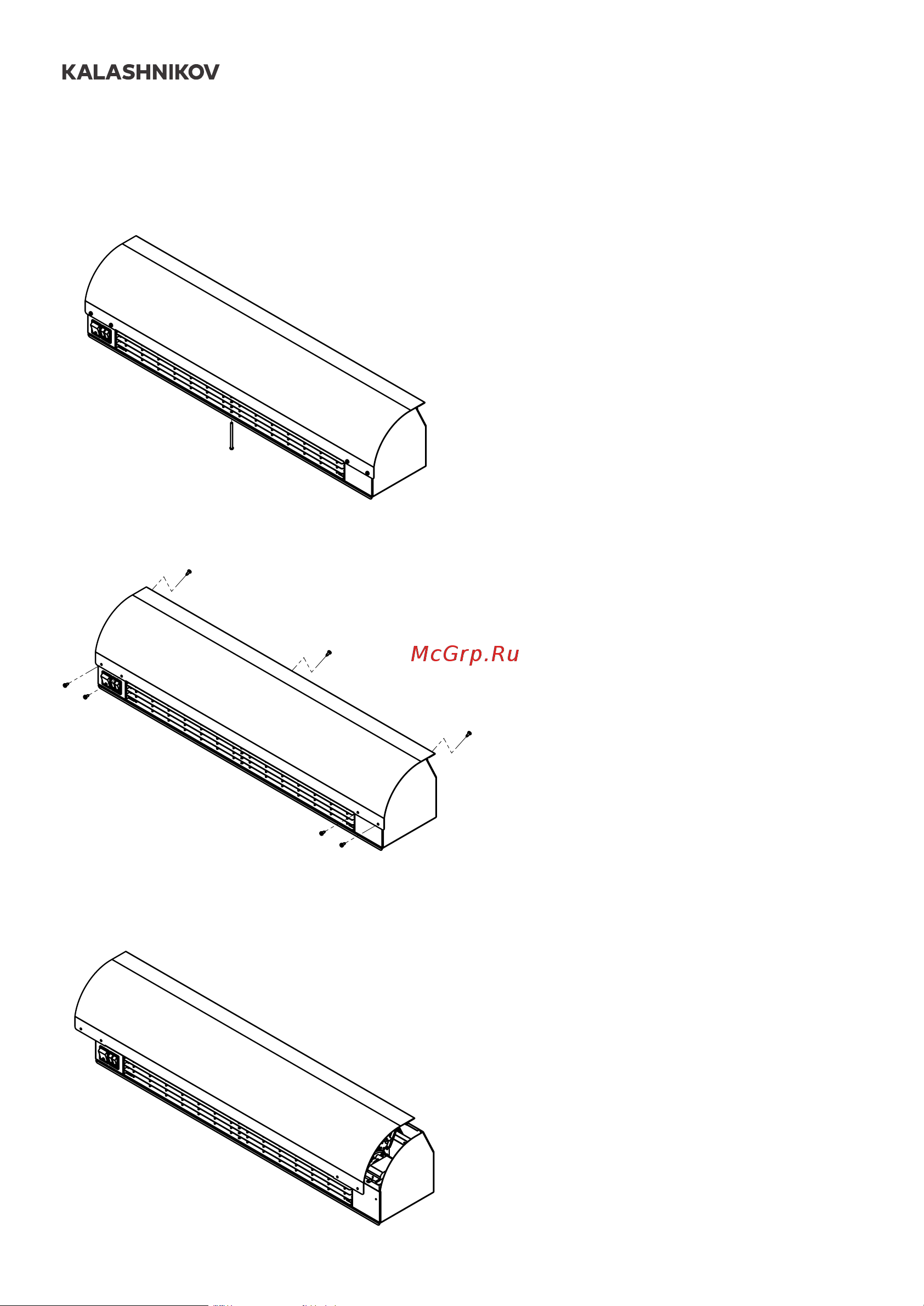

Для демонтажа крышки необходимо провести
следующие действия:
• Выкрутить крепежные винты М4х60,
которые крепят крышку к корпусу (см.
рисунок 4).
• Выкрутить саморезы с крышки (см.рисунок
5).
• Удерживая крышку за верхнюю часть,
аккуратно снять последнюю с завесы (см.
рисунок 6).
Рисунок 4
Рисунок 5
Рисунок 6
