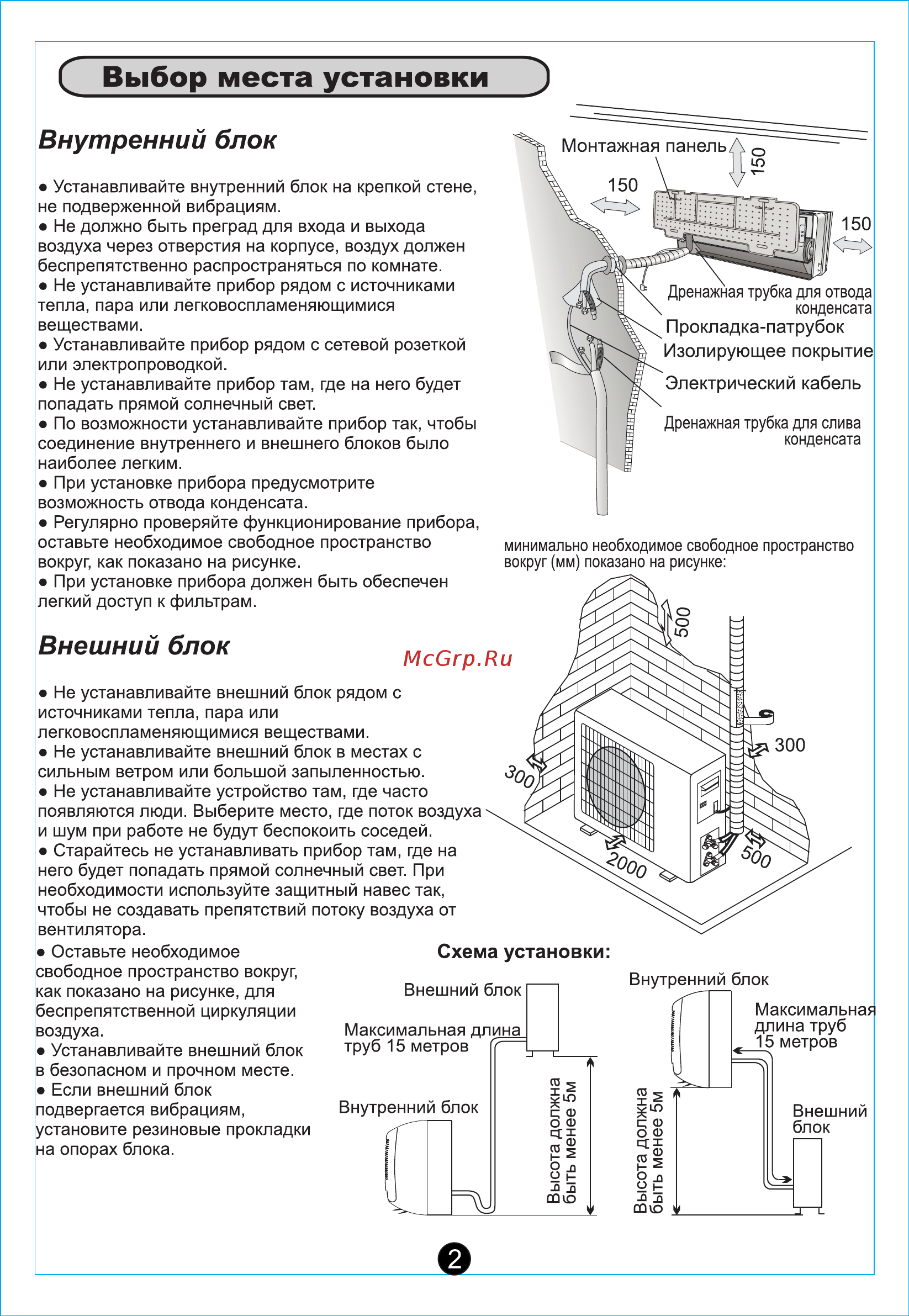

Выбор места установки Внутренний блок Устанавливайте внутренний блок на крепкой стене не подверженной вибрациям Не должно быть преград для входа и выхода воздуха через отверстия на корпусе воздух должен беспрепятственно распространяться по комнате Не устанавливайте прибор рядом с источниками тепла пара или легковоспламеняющимися веществами Устанавливайте прибор рядом с сетевой розеткой или электропроводкой Не устанавливайте прибор там где на него будет попадать прямой солнечный свет По возможности устанавливайте прибор так чтобы соединение внутреннего и внешнего блоков было наиболее легким При установке прибора предусмотрите возможность отвода конденсата Регулярно проверяйте функционирование прибора оставьте необходимое свободное пространство вокруг как показано на рисунке При установке прибора должен быть обеспечен легкий доступ к фильтрам 150 трубка для отвода конденсата Прокладка патрубок Изолирующее покрытие Электрический кабель Дренажная трубка для слива конденсата минимально необходимое свободное пространство вокруг мм показано на рисунке Внешний блок Не устанавливайте внешний блок рядом с источниками тепла пара или легковоспламеняющимися веществами Не устанавливайте внешний блок в местах с сильным ветром или большой запыленностью Не устанавливайте устройство там где часто появляются люди Выберите место где поток воздуха и шум при работе не будут беспокоить соседей Старайтесь не устанавливать прибор там где на него будет попадать прямой солнечный свет При необходимости используйте защитный навес так чтобы не создавать препятствий потоку воздуха от вентилятора Оставьте необходимое Схема установки свободное пространство вокруг Внешний блок как показано на рисунке для беспрепятственной циркуляции Максимальная длина воздуха труб 15 метров г с Устанавливайте внешний блок в безопасном и прочном месте Если внешний блок подвергается вибрациям установите резиновые прокладки на опорах блока е Внутренний блок
