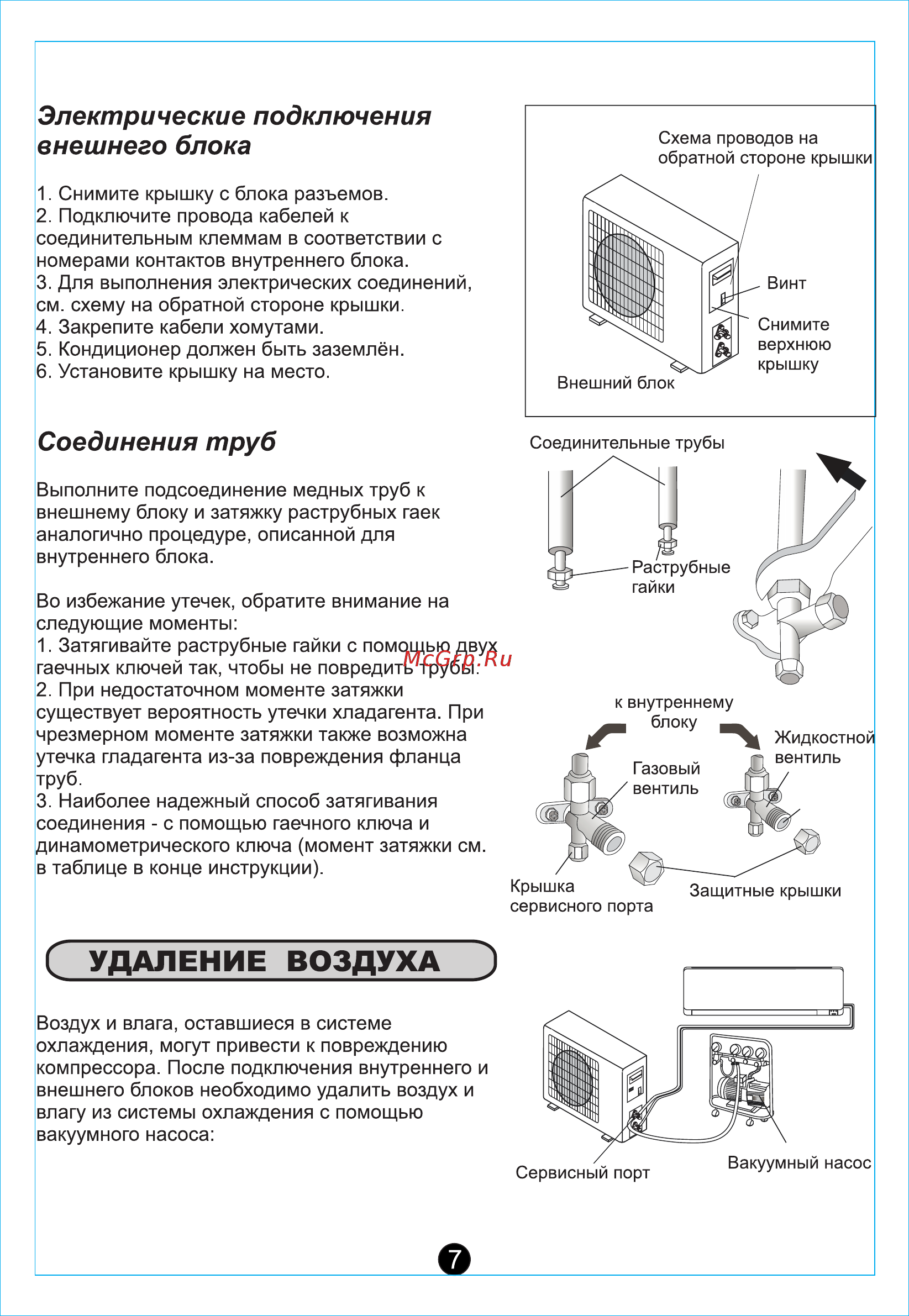

Электрические подключения внешнего блока Схема проводов на обратной стороне крышки 1 Снимите крышку с блока разъемов 2 Подключите провода кабелей к соединительным клеммам в соответствии с номерами контактов внутреннего блока 3 Для выполнения электрических соединений см схему на обратной стороне крышки 4 Закрепите кабели хомутами 5 Кондиционер должен быть заземлён 6 Установите крышку на место Соединения труб Соединительные трубы Выполните подсоединение медных труб к внешнему блоку и затяжку раструбных гаек аналогично процедуре описанной для внутреннего блока Во избежание утечек обратите внимание на следующие моменты 1 Затягивайте раструбные гайки с помощью двух гаечных ключей так чтобы не повредить трубы 2 При недостаточном моменте затяжки существует вероятность утечки хладагента При чрезмерном моменте затяжки также возможна утечка гладагента из за повреждения фланца труб 3 Наиболее надежный способ затягивания соединения с помощью гаечного ключа и динамометрического ключа момент затяжки см в таблице в конце инструкции к внутреннему сервисного порта С УДАЛЕНИЕ ВОЗДУХА 3 Воздух и влага оставшиеся в системе охлаждения могут привести к повреждению компрессора После подключения внутреннего и внешнего блоков необходимо удалить воздух и влагу из системы охлаждения с помощью вакуумного насоса
