6
FR
PROCÉDURES D’ENTRETIEN
AVERTISSEMENT: Ne jamais effectuer l’entretien de
l’appareilde chauffage s’il est branché, en marche ou
chaud. Cela peut entraîner des brûlures graves ou
l’électrocution.
DÉPOSE DU COUVERCLE
1. Enlever les vis se trouvant de chaque côté de l’appareil
àl’aide d’une clé à douille de CH8. Ces vis retiennent le
couvercle sur le boîtier.
2. Enlever le couvercle.
3. Retirer la grille de protection du ventilateur.
FILTRE À CARBURANT
((Modèles 10 kW et 20 kW)
1. Retirer les vis du panneau latéral à l’aide d’une clé à douille
de CH8.
2. Déposer le panneau latéral.
3. Détacher la conduite de carburant en caoutchouc de l’embase
du fi ltre à carburant.
4. Soulever avec précaution la bague et le fi ltre à carburant hors
du réservoir de carburant.
5.Laver le fi ltre à carburant avec du carburant propre et le
remettre dans le réservoir.
6.Brancher la conduite de carburant en caoutchouc sur l’embase
du fi ltre à carburant.
7.Remonter le panneau latéral.
FILTRE À CARBURANT
(Modèles 29 kW et 44 kW)
1. Retirer les vis du couvercle latéral à l’aide d’une clé àdouille
de CH8.
2. Enlever le couvercle latéral.
3. Sortir la conduite de carburant supérieure du goulot du fi ltre.
4. Avec précaution, dégager le manchon, la conduite à carburant
inférieure et le fi ltre à carburant du réservoir.
5. Nettoyer le fi ltre avec du carburant propre et le replacer dans
le réservoir.
6. Rebrancher la conduite à carburant supérieure sur le goulot
du fi ltre.
7.Remonter le couvercle latéral.
BOUGIE
(modèle 10 kW)
1.Retirer le couvercle (voir page 8).
2.Déposer le ventilateur (voir page 13).
3.Retirer les conduites d’air et de carburant de l’ensemble de
gicleur.
4.Débrancher le fi l de la bougie.
5. Retirer les deux vis à l’aide d’une clé à douille de 5/16 po et le
support du brûleur.
6.Serrer la partie hexagonale de la bougie dans un étau.
7. Retirer l’écrou de montage de la bougie à l’aide d’une clé plate
de 11/16 po.
8.Retirer le support du brûleur de la bougie.
9. Nettoyer les électrodes de la bougie et régler l’écartement à
1,4 mm (0,055 po).
10. Remonter le support du brûleur sur la bougie. Orienter le
support du brûleur de façon à positionner correctement les
électrodes de la bougie (voir fi gure 13).
11.Assujettir la bougie avec son écrou de montage.
12. Desserrer l’étau maintenant le corps hexagonal de la
bougie.
13. Remonter le support du brûleur sur la chambre de
combustion.
14.Rebrancher le fi l de la bougie.
15. Rebrancher les conduites d’air et de carburant sur l’ensemble
de gicleur.
16.Remonter le ventilateur (voir page 13).
17. Remonter la grille de protection du ventilateur et le
couvercle.
DÉPANNAGE
PROCÉDURES D’ENTRETIEN
A.
B.
C.

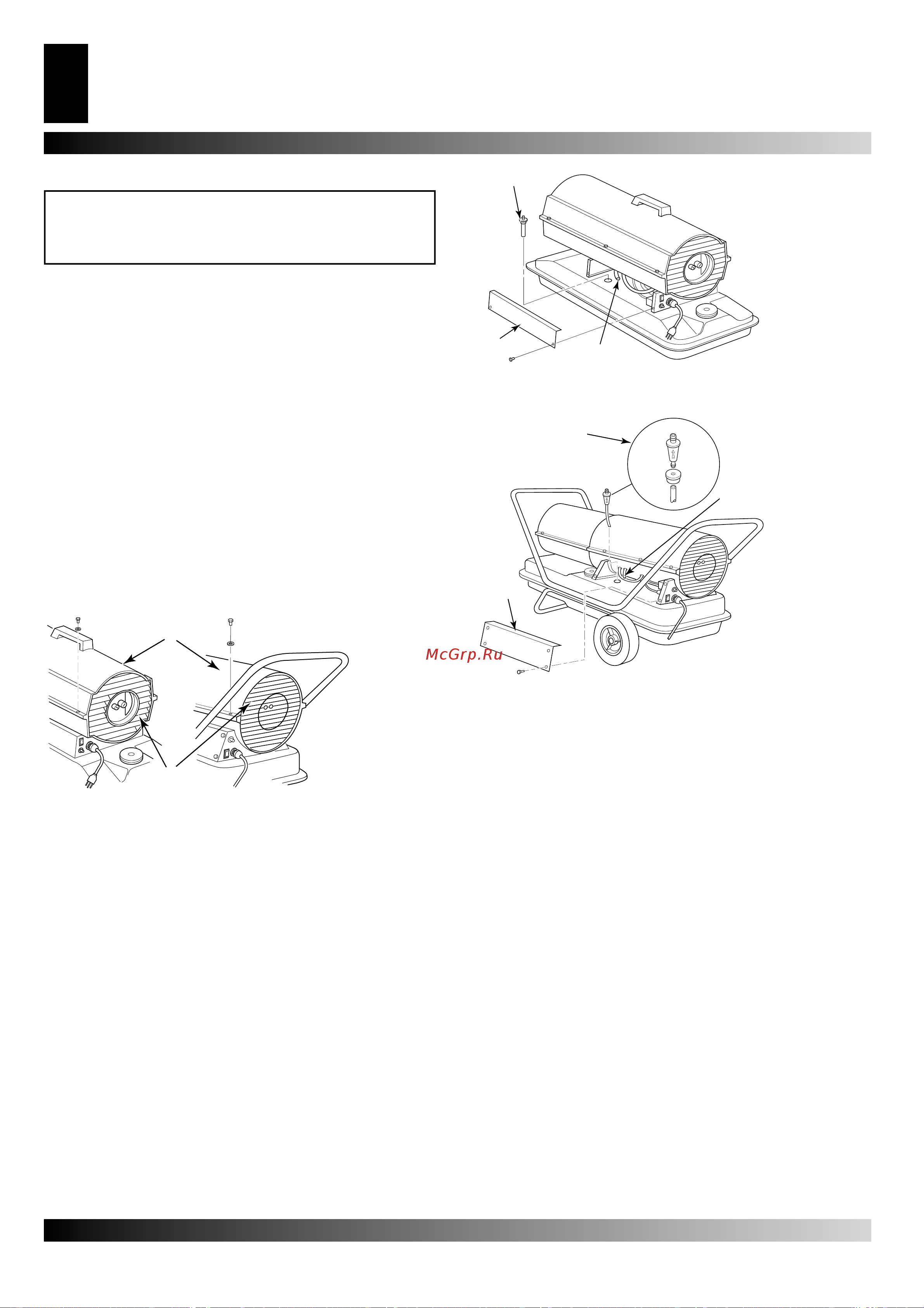

Figure 9 – Dépose du fi ltreà carburant, Modèles 10 kW
et 20 kW.
A. Filtreà carburant
B. Panneau latéral
C. Conduite de
carburant
A.
B.
Figure 7-8 – Dépose du couvercle, Modèles.
A. Couvercle
B. Grille depro-
tection duventi-
lateur,
A.
C.
B.
Figure 10 – Dépose du fi ltreà carburant, Modèles 29 kW
et 44 kW.
A. Filtreà
carburant,
manchon et
conduite à carbu-
rant inférieure
B.Conduite à car-
burant supérieure
C. Panneau laté-
ral.
