Hans 140-700Nm 3/4" 6171NM [2/2] Устройство и работа

Hans 140-700Nm 3/4

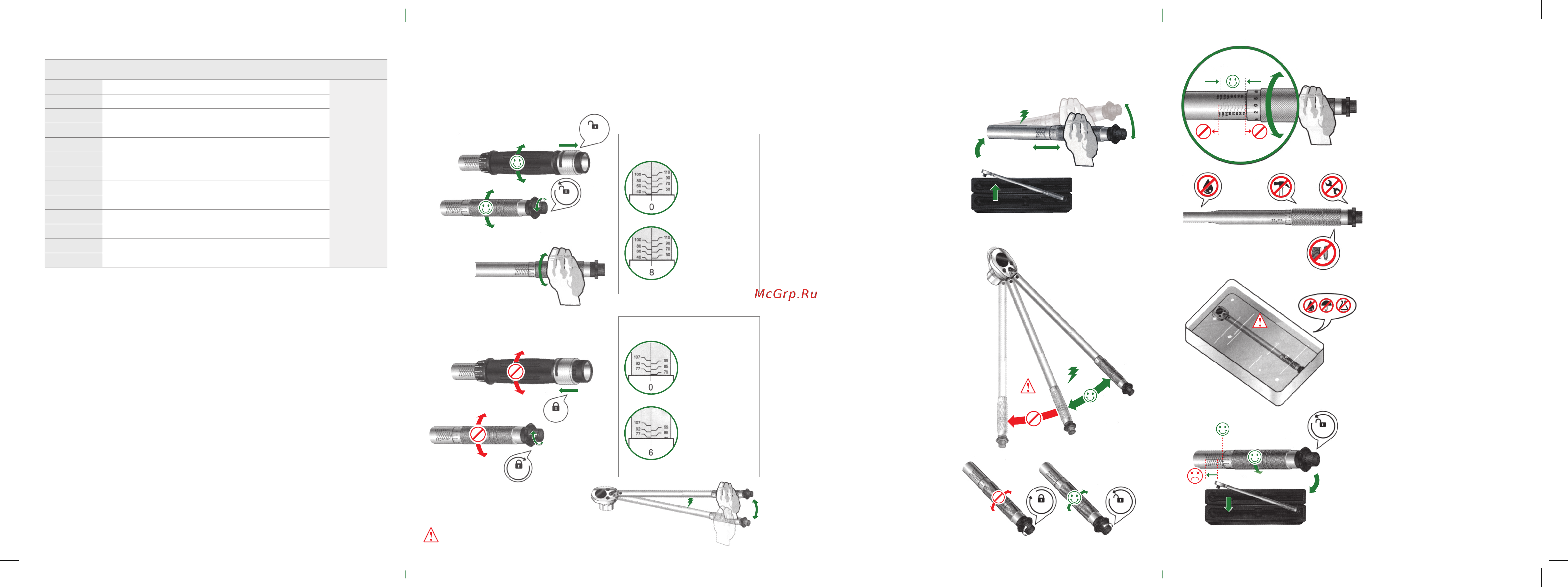

щелчок
Пример: Фут фунт
А-1
Поверните рукоятку
так, чтобы настроить
ключ на 70 фут‑фунт,
а метка «0» совпала
с центральной линией
В-1
Для того чтобы
настроить ключ на 76
фут‑фунт, поверните
рукоятку так, чтобы
мета «6» совпала
с центральной линией.
76 фут‑фунт
(1 на мелкой шкале = 1 фут‑фунт)
Пример: Шкала Ньютона
А.
Поверните рукоятку
так, чтобы настроить
ключ на 40 Нм,
а метка «0» совпала
с центральной
линией
В.
Для того чтобы
настроить ключ
на 48 Нм, поверните
рукоятку так, чтобы
метка «8» совпала
с центральной
линией.
48 Нм (1 на мелкой шкале = 1 Нм)
РазблокировкаБлокировка
6.4. Подобрать по размеру болта
(гайки) торцевую головку и одеть
её на присоединительный квадрат.
6.5. Надеть торцевую головку на затягиваемый элемент резьбового соединения. При
‑
кладывая усилие к рукоятке ключа, произвести затяжку. Достижение заданного усилия
сопровождается ощутимым толчком с одновременным щелчком. После этого враще‑
ние необходимо прекратить.
Установите необходимое значение крутящего момента
с помощью вращающейся на корпусе ключа рукоятки.
6.1. Разблокируйте рукоятку настройки
6. 2. Настройте крутящий
момент вращая рукоятку.
Разблокировка
Разблокировка
щелчок
5. Назначение изделия
Динамометрические ключи предназначены для затяжки резьбовых соединений с точно
заданным моментом. Наличие трещоточного механизма обеспечивает точность и про‑
стоту в работе. Основной особенностью данных ключей является возможность пред‑
варительной установки момента срабатывания.
2. Комплектация:
• Динамометрический
ключ
• Руководство
по эксплуатации
3. Правила транспортировки, хранения и утилизации.
Ключи могут транспортироваться любым видом транспорта при температуре не ниже
–50°С и не выше +50°С.
Ключи необходимо хранить в специально отведенном месте, оберегая его от коррозии,
деформации и повреждений.
По истечении срока службы, если ключи не соответствуют своим техническим характе‑
ристикам, и их нельзя отремонтировать, подлежат сдаче в металлолом.
Блокировка
Блокировка
6. 3. Заблокируйте рукоятку настройки
щелчок
Предупреждение
1. Запрещается тянуть рукоятку по‑
сле того как ключ издал щелчок. Про‑
должая прикладывать усилие можно
повредить болт или гайку, особенно
если ключ настроен на низкий крутя‑
щий момент.
2. Запрещается поворачивать руко‑
ятку настройки, если она заблокиро‑
вана.
3. Запрещается вращать рукоятку бо
‑
лее одного оборота после достиже‑
ния крайнего положения для настрой‑
ки минимального или максимального
крутящего момента.
4. Запрещается разбирать динамоме
‑
трический ключ или регулировать ка‑
либратор без использования специ‑
ального оборудования. Нарушения
этого требования приведет к потере
точности и прекращению гарантийно‑
го обслуживания.
5. Запрещается создавать допол
‑
нительное плечо с помощью тру‑
бы при работе с динамометрическим
ключом.
Разблокировка
6. Запрещается помещать динамо‑
метрический ключ в какую‑либо
жидкость, во избежание нарушения
специальной внутренней смазки сде‑
ланной на заводе.
7. После окончания работы необходи
‑
мо установить на шкале и метке клю‑
ча минимальное значение и снять бло‑
кировку.
4. Гарантия
Ремонтные работы должны проводиться квалифицированным персоналом. Если пона‑
добится ремонт или запасные части, пожалуйста, обратитесь в Сервисный центр упол‑
номоченного представителя «Hans Tool Industrial Co., Ltd.» либо к дилерам уполномо‑
ченного представителя в Вашем регионе.
При обнаружении заводского брака производится замена или ремонт в течении 12 ме‑
сяцев с даты продажи при соблюдении условий эксплуатации.
При эксплуатации не допускается:
– превышать усилие, указанное в характеристиках;
– продолжать увеличивать нагрузки после срабатывания динамометрического ключа;
– подвергать изделия ударным и механическим воздействиям;
– использовать нестандартные удлинители и переходники;
– подвергать изделия воздействию воды и агрессивных жидкостей.
1. Технические характеристики
Артикул
Посадочный
квадрат
Min
усилие
Max
усилие
Длина,
мм
Вес,
гр.
Погрешность
измерения
2170NM
1 / 4" 5 Nm 25 Nm 280 580
±4 %
3170NM
3 / 8" 5 Nm 25 Nm 275 580
3170NI
3 / 8" 35 INCH LB 200 INCH LB 275 580
3171NM
3 / 8" 19 Nm 110 Nm 360 820
4175NM
1 / 2 " 19 Nm 110 Nm 360 830
4170NM
1 / 2 " 42 Nm 210 Nm 465 1340
4171NM
1 / 2 " 70 Nm 350 Nm 630 2400
6170NM
3 / 4" 65 Nm 450 Nm 850 3840
6171NM
3 / 4" 140 Nm 700 Nm 1080 6160
8170NM
1" 140 Nm 980 Nm 1230 6893
4170GN
1 / 2 " 42 Nm 210 Nm 535 2100
6175GN
3 / 4" 300 Nm 1500 Nm 1700 13500
8175GN
1" 300 Nm 1500 Nm 1700 13500
6. Устройство и работа
• Поверочный
сертификат
• Пластиковый
кейс
Чем ниже величина крутящего момента, на которую
настроен ключ, тем раньше услышите щелчок.
7. Техническое обслуживание
7.1. Динамометрический ключ – это
точный измерительный инструмент,
с которым следует обращаться макси‑
мально аккуратно, руководствуясь ин‑
струкциями, указанными в настоящем
руководстве.
7. 2. Один раз в год или после каждых
5000 использований динамометри‑
ческий ключ должен быть заново от‑
калиброван в авторизированной ма‑
стерской.
7.3. Если ключ не используется необ‑
ходимо установить на шкале и метке
ключа минимальное значение и снять
блокировку.
7.4. В начале каждого рабочего дня,
а так же после длительного периода,
во время которого динамометриче‑
ский ключ не использовался, необхо‑
димо 5‑10 раз довести ключ до усилия,
при котором он издаст щелчок, же‑
лательно при настройке на высокую
величину крутящего момента, чтобы
смазать внутренние части ключа.
