Jonnesway T04150 1/2"40-210 НМ 47307 [2/5] Динамометрические ключи серии т04
Динамометрические ключи серии «Т04»
I. Назначение и область примения
Динамометрические ключи JONNESWAY
®
серии «Т04» предназначены для
проведения слесарно-монтажных работ с крепежом любого присоединительного
профиля с различным крутящим моментом. Диапазон регулировок момента
для динамометрических ключей серии Т04 составляет от 5 до 1000 Нм.
2
II. Спецификация
47305
Код
№
Диапазон
Нм
гр.
47554
47309
47306
47307
47308
T04060
T04060A
T04061
T04080
T04150
T04250
1/4’’DR
3/8’’DR
3/8’’DR
3/8’’DR
1/2’’DR
1/2’’DR
330 мм
330 мм
400 мм
400 мм
462 мм
765 мм
775
780
995
950
1385
3010
5 - 25
5 - 25
10 - 60
20 - 110
40 - 210
50 - 350
III. Комплектация
◊
Динамометрический ключ ................................................................1 шт.
◊ Инструкция на английском языке ....................................................1 шт.
◊ Краткая инструкция на русском языке ............................................1 шт.
◊ Поверочный сертификат ..................................................................1 шт.
◊ Пластиковый кейс .............................................................................1 шт.

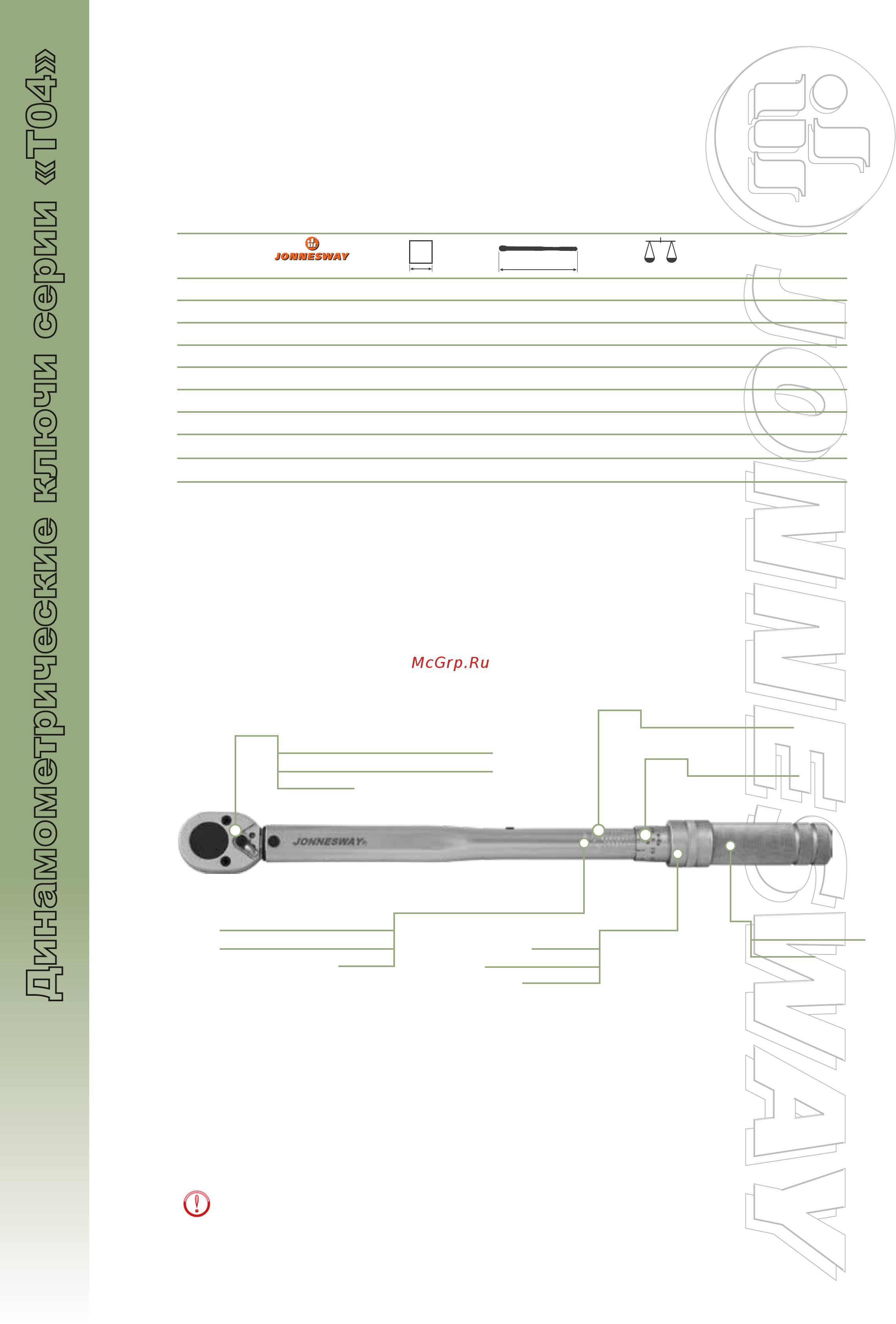

IV. Устройство
Головка динамометрического
ключа с храповым механизмом
24 зубца
Фиксатор
регулировочного
механизма
Стрелка, показывающая
направление приложения
усилия
Шкала нониуса
Регулировочная
рукоятка
Основная шкала (Нм)
V. Инструкция по использованию
Принцип действия ключей динамометрических предельных, тактильно-
акустического типа, регулируемых серии «Т04» заключается в том, что под
действием приложенной к рукоятке ключа силы при достижении заранее
установленного значения крутящего момента силы ключ издает четко
слышимый щелчок, что указывает на достижение установленного значения
крутящего момента.
Динамометрические ключи T04060 и T04060A, в следствие слабой
нагрузки упругого элемента, имеют не столь выраженный
акустический эффект и работать с ними надо крайне внимательно,
ориентируясь, в большей степени, на тактильные ощущения и
визуальный контроль.
47309
T04300
3/4’’DR 855 мм 3290 80 - 400
47310
T04500
3/4’’DR 1107 мм 6100 100 - 700
47311
T04700
3/4’’DR 1107 мм 6100 100 - 1000
