Общие положения
Способ применения
1. Определите необходимое значение.
ДЛЯ ТЕХ, КТО ПОНИМАЕТ
В данном руководстве Вы найдете инструкции по эксплуатации, технике безопасности и техническому
обслуживанию динамометрического ключа.
Инструмент относится к разделу каталога - КЛЮЧИ.
ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННУЮ ИНСТРУКЦИЮ! ОБРАТИТЕ ВНИМАНИЕ НА ТРЕБОВАНИЯ ПО
БЕЗОПАСНОСТИ. ЭКСПЛУАТАЦИЯ ДАННОГО ИЗДЕЛИЯ ДОЛЖНА ПРОИЗВОДИТЬСЯ С ОСТОРОЖНОСТЬЮ И
СТРОГО ПО НАЗНАЧЕНИЮ. НЕВЫПОЛНЕНИЕ ЭТИХ ТРЕБОВАНИЙ МОЖЕТ ПРИВЕСТИ К ПОЛОМКЕ
ОБОРУДОВАНИЯ, ПОЛУЧЕНИЮ
ТРАВМ, А ТАКЖЕ ОТКАЗУ ПРОИЗВОДИТЕЛЯ ОТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ.
СОХРАНИТЕ ДАННУЮ ИНСТРУКЦИЮ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ.
Комплектация
1.
Динамометрический ключ щелчкового типа - 1 шт.
2.
Руководство по эксплуатации - 1 шт.
Техничес
кие характеристики
Динамометрические ключи JTC Auto Tools являются надежным и точным инструментом и предназначены для
сборки ответственных соединений с заданным моментом затяжки крепежа. Ключи откалиброваны и
протестированы по международным стандартам.

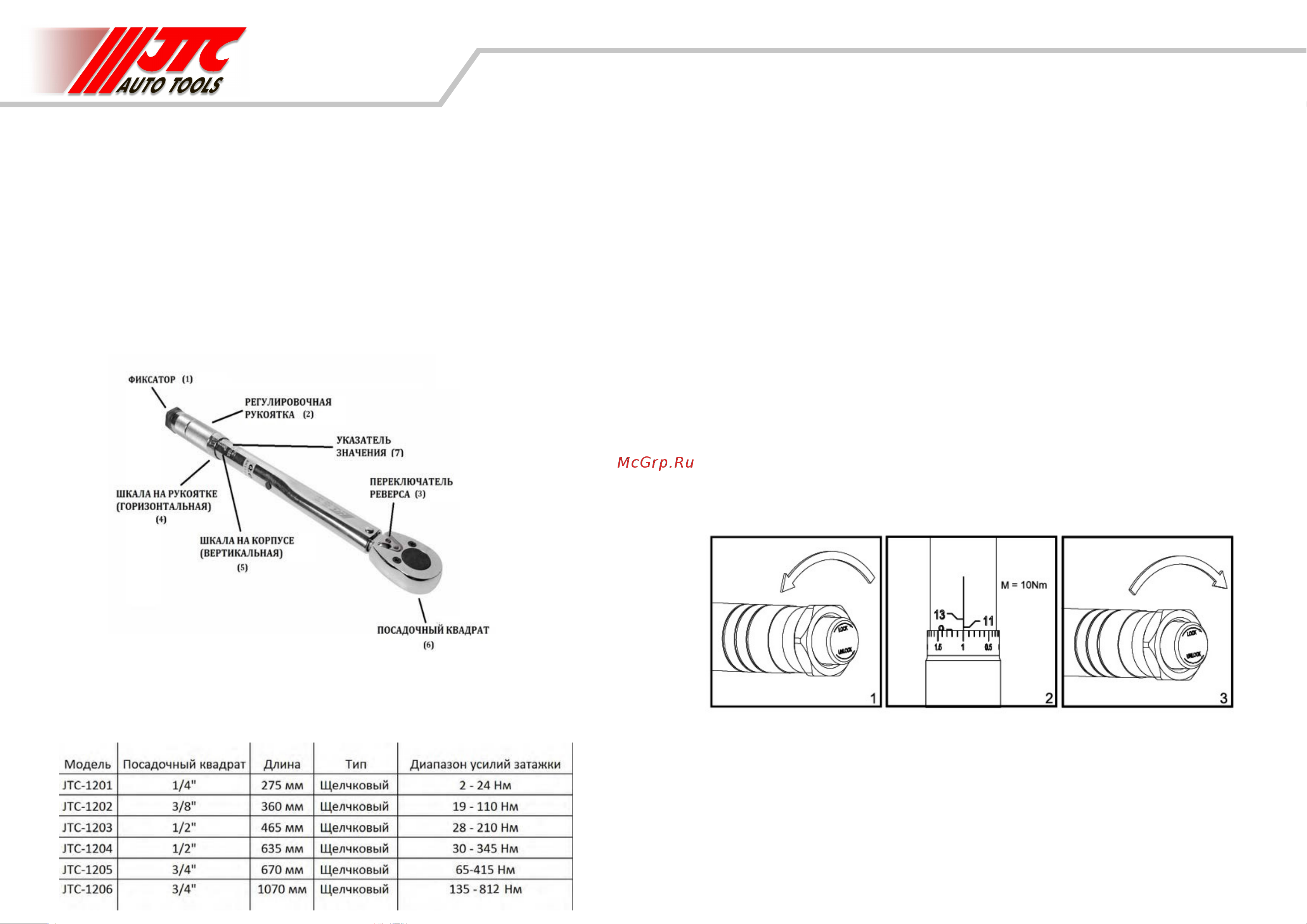

2. Отверните фиксатор (1). Разблокировка происходит против часовои с трелки, блокировка – по часовои
стрелке. (Рис.1)
3.
Регулировочнои рукояткой ( 2) выставите необходимое значение.
3.1.
Для установки выбранного усилия используют две шкалы:
- шкала на корпусе (вертикальная) (5)
- шкала на рукоятке (горизонтальная) (4)
Вертикальная шкала (5) выставляет основное значение, к которому прибавляется значение на
горизонтальной шкале (4).
3.2. К примеру, необходимо выставить значение 10Нм. (значение приведено в качестве примера на Рис.2):
*
Для этого подверните регулировочную рукоятку (2) вплотную к значению «9» на
вертикальной шкале (5).
*
При этом значение на горизонтальной шкале (4) должно быть равно «0».
Выбранное усилие на горизонтальной шкале должно находиться под указателем значения (7) – это
вертикальная линия, разделяющая цифры на вертикальной шкале (5).
*
В данном положении значение усилия равно 9Нм. (9Нм.+0Нм.)
*
Для установки 10Нм, проверните горизонтальную шкалу до значения «1».
*
В данном по
ложении значение усилия равно 10Нм. (9Нм.+1Нм.)
4. После установки необходимого значения – заверните фиксатор. Значение будет зафиксировано.
Инструмент готов к затяжке (Рис.3).
5.
Аналогичным способом устанавливаются значения на обратной шкале с величинами фунт/фут.
6.
Нагружать ключ следует плавно и равномерно. Достижение заданного момента сопровождается
ощутимым толчком и одновременно щелчком.
7.
Как только заданныи момент достигнут, необходимо прекратить дальнейшее нагружение ключа.
8. Если динамометрический ключ новый или не эксплуатируется длительное время, необходимо
произвести несколько операций на низком моменте для того, чтобы рабочий механизм ключа
относительно смазался.
9. После работы следует установить нулевое значение для того, чтобы разгрузить пружину.
Внимание.
Динамометрический механизм ключа срабатывает только при затяжке болтов и гаек с правой резьбой.
Все видеоинструкции на www.jtcrussia.ru
JTC-1201
JTC-1202
JTC-1203
JTC-1204
JTC-1205
