Общие положения
В данном руководстве Вы найдете инструкции по эксплуатации, технике безопасности и техническому
обслуживанию ключа динамометрического с цифровои индикациеи .
Инструмент относится к разделу каталога - КЛЮЧИ.
ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННУЮ ИНСТРУКЦИЮ! ОБРАТИТЕ ВНИМАНИЕ НА ТРЕБОВАНИЯ ПО
БЕЗОПАСНОСТИ. ЭКСПЛУАТАЦИЯ ДАННОГО ИЗДЕЛИЯ ДОЛЖНА ПРОИЗВОДИТЬСЯ С ОСТОРОЖНОСТЬЮ И
СТРОГО ПО НАЗНАЧЕНИЮ. НЕВЫПОЛНЕНИЕ ЭТИХ ТРЕБОВАНИЙ МОЖЕТ ПРИВЕСТИ К ПОЛОМКЕ
ОБОРУДОВАНИЯ, ПОЛУЧЕНИЮ ТРАВМ, А ТАКЖЕ ОТКАЗУ ПРОИЗВОДИТЕЛЯ ОТ ГАРАНТИЙНЫХ
ОБЯЗАТЕЛЬСТВ. СОХРАНИТЕ ДАННУЮ ИНСТРУКЦИЮ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ.
Комплектация

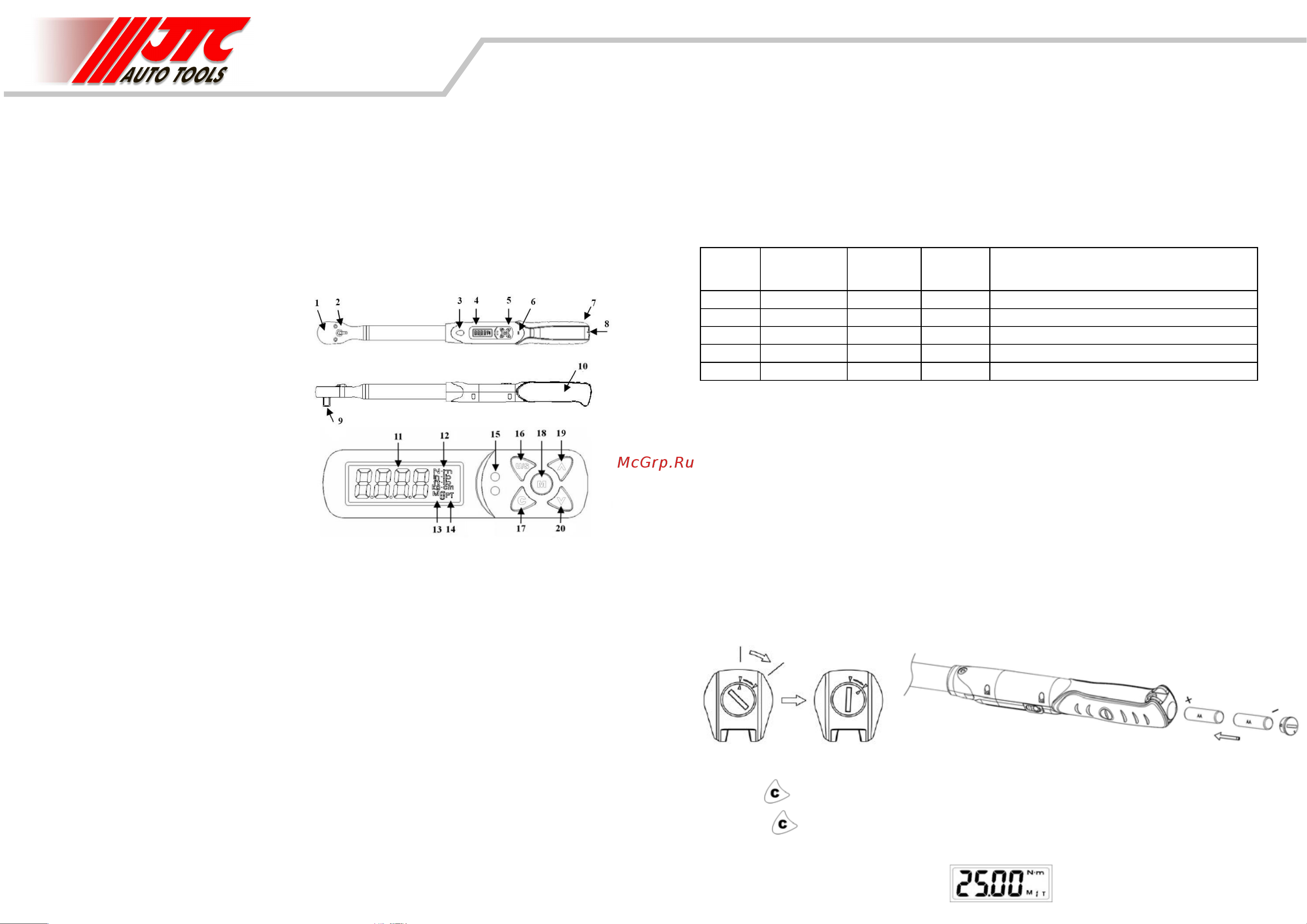

Схема
1. Храповыи механизм
Переключатель направления вращения2.
3. Порт передачи данных и автомат. калибровки
4. ЖК дисплеи
5. Кнопки управления
6. Звуковои сигнал
7. Батареи ныи отсек
8. Крышка батареи ного отсека
9. Посадочныи квадрат
10. Рукоятка
11. Данные крутящего момента.
12. Единица измерения: N-m (Нм), ft-lb (футо-фунт), in-lb (дюи м-фунт), kg-cm (кг/см.)
13. Номер предустановленного режима: 9 режимов.
14. Р (пиковые нагрузки)/ Т (режим отслеживания)
15. Светодиодныи индикатор (зеленыи для 90% достижения заданного предела, красныи для 100%)
16. U (единица измерения)/ S (настрои ка)
17. Кнопка сброса
18. Выбор значении из памяти
Кнопка увеличения значения19.
Кнопка уменьшения значения20.
• Ключ динамометрическии .
• Батареи ки, тип АА – 2 шт.
• Цифровои динамометрический ключ с электронным отображением значений.
• Работа в обоих направлениях вращения (по и против часовои стрелке).
• Режим пиковых нагрузок и отслеживания.
• ЖК-дисплеи и звуковои сигнал для предустановленного момента затяжки.
• Переключение единиц измерения.
• Функция запоминания на 50 значении с возможностью их вызова и перепроверки
значения затяжки, а также возможность калибровки через ПК и специальный кабель (в
комплект не входит).
• Ключ работает как от батареек, так и от аккумуляторов типа АА.
Описание
• Многофункциональность: контролируемое затягивание, выбор единиц измерения,
выбор режима работы, сохранение данных, очистка сохраненных значений,
графическии вывод данных, автоматическая калибровка.
• ЖК-дисплей отображает показания для различны единиц измерения.
• Аудио- и визуальная сигнализация при достижении заданного момента (звуковои сигнал и
ЖК-дисплеий).
• Рукоятка изготовлена из экологически чистого материала, препятствующего скольжению руки.
• Единица измерения: N-m (Нм), ft-lb (футо-фунт), in-lb (дюи м-фунт), kg-cm (кг/см.)
• Питание: аккумуляторы/батарейки (угольно-цинковые) ААх2 шт.
• Количество зубьев: 36.
Количество кнопок: 5.•
Рабочая температура: -10°~60°.•
• Температура хранения: -20°~70°.
• Уровень влажности во время работы и хранения: до
90% без конденсации.
• Погрешность: ±2%-CW / ±3%-CCW.
• Функция сохранения 9 предустановленных значений.
• Автоматическое выключение после 5-х минут простоя.
Установка батареек
2. Вставьте две батареи ки R6/AA, соблюдая -/+
3. Установите крышку обратно, закрутив винт обратно.
1. Снимите крышку батареи ного
отсека, провернув фиксирующии
винт.
Включение и сброс
• Нажмите для включение инструмента.
• Нажимаи те для сброса данных перед использованием.
• Внимание! В случае сброса показании во время работ ключом, первоначальное значение крутящего
момента останется в памяти инструмента.
Класс инструмента
• Класс инструмента: BN.
Расшифровка аббревиатуры класса инструмента:
• A (погрешность±1%-CW / ±2%-CCW); B (±2%-CW / ±3%-CCW).
• R (наличие функции сохранения данных на ПК); N (отсутствие функции сохранения данных на ПК).
АРТИКУЛ
ПОСАДОЧНЫЙ
КВАДРАТ
ДИАПАЗОН
УСИЛИЙ
ЗАТЯЖКИ
ДЛИНА МАКЧИМАЛЬНЫЙ ДИАПАЗОН УСИЛИЙ ЗАТЯЖКИ
4603 1/4" 1.5-30 Нм 390 мм 30 N-m / 22.12 ft-lb /265.5 in-lb / 306.1 kg-cm
4604 3/8" 6.8-135 Нм 415 мм 135 N-m / 99.5 ft-lb /1195 in-lb / 1378 kg-cm
4605 1/2" 6.8-135 Нм 415 мм 135 N-m / 99.5 ft-lb / 1195 in-lb / 1378 kg-cm
4606 1/2" 10-200 Нм 530 мм 200 N-m / 147.5 ft-lb / 1770 in-lb / 2041 kg-cm
4607 1/2" 17-340 Нм 650 мм 340 N-m / 250.7 ft-lb / 3009 in-lb / 3469 kg-cm
ДЛЯ ТЕХ, КТО ПОНИМАЕТ
Все видеоинструкции на www.jtcrussia.ru
JTC-4603
JTC-4604
JTC-4605
JTC-4606
JTC-4607
