Инструкция по эксплуатации
DS 16/22/27/40/55/68/80/100
- 14 -

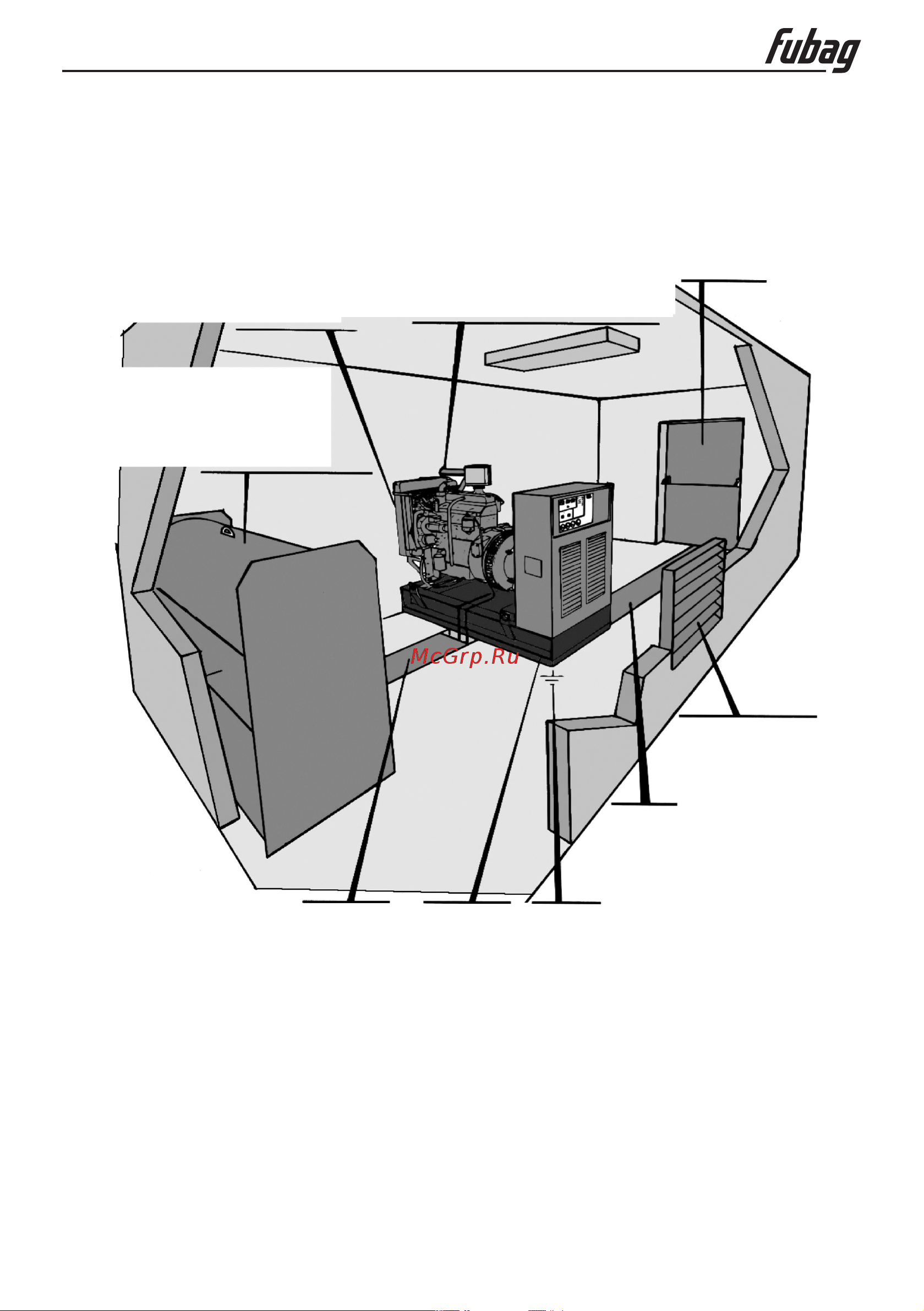

ОТВОДЫ ВОЗДУХА
Воздух отводится через радиа-
тор и отверстие в стене. Отвер-
стие в стене должно соответ-
ствовать размерам радиатора и
должно быть снабжено решет-
кой, защищающей от дождя.
ХРАНЕНИЕ ТОПЛИВА
Топливо необходимо хранить в соот-
ветствии с действующими нормами
и правилами. Резервуар для хране-
ния топлива может быть изготовлен
из листовой стали или кирпича.
ВЫВОД ОТРАБОТАННЫХ ГАЗОВ
НАРУЖУ ПОМЕЩЕНИЯ
Удлиняющий трубопровод должен быть
подвесным и иметь компенсатор между
трубопроводом и глушителем (или двига-
телем). Удлиняющий трубопровод не дол-
жен опираться на стену или глушитель.
Следует предотвратить любые перемеще-
ния выпускного трубопровода, проходя-
щего через стену или перегородку.
ПРОТИВОПОЖАРНАЯ
ДВЕРЬ
ПОДВОД ВОЗДУХА
Решетка впускного
воздушного отверстия
в двери или стене
ЭЛЕКТРИЧЕСКИЕ ПРОВОДА
Может применяться скрытый
или открытый способ прокладки
проводов. В последнем случае
следует использовать кабельные
каналы.
ЗАЗЕМЛЕНИЕ
КРЕПЛЕНИЕ
ГЕНЕРАТОРА К
ОСНОВАНИЮ
ТОПЛИВОПРОВОД
Подача и возврат то-
плива внутри канала
3.3.1 ВЫБОР МЕСТА УСТАНОВКИ
Выбор места установки генератора осуществляется в зависимости от конкретного при-
менения. Точных правил относительно выбора места установки не существует, кроме не-
обходимости учитывать близость распределительного электрощита и неудобства, при-
чиняемые шумом. Тем не менее, следует принимать во внимание подачу топлива, отвод
отработанных газов, направление движения отработанных газов и защиту от шума.
Таким образом, выбор места установки является результатом тщательно продуманного
решения.
