DS 16/22/27/40/55/68/80/100
Инструкция по эксплуатации
- 15 -

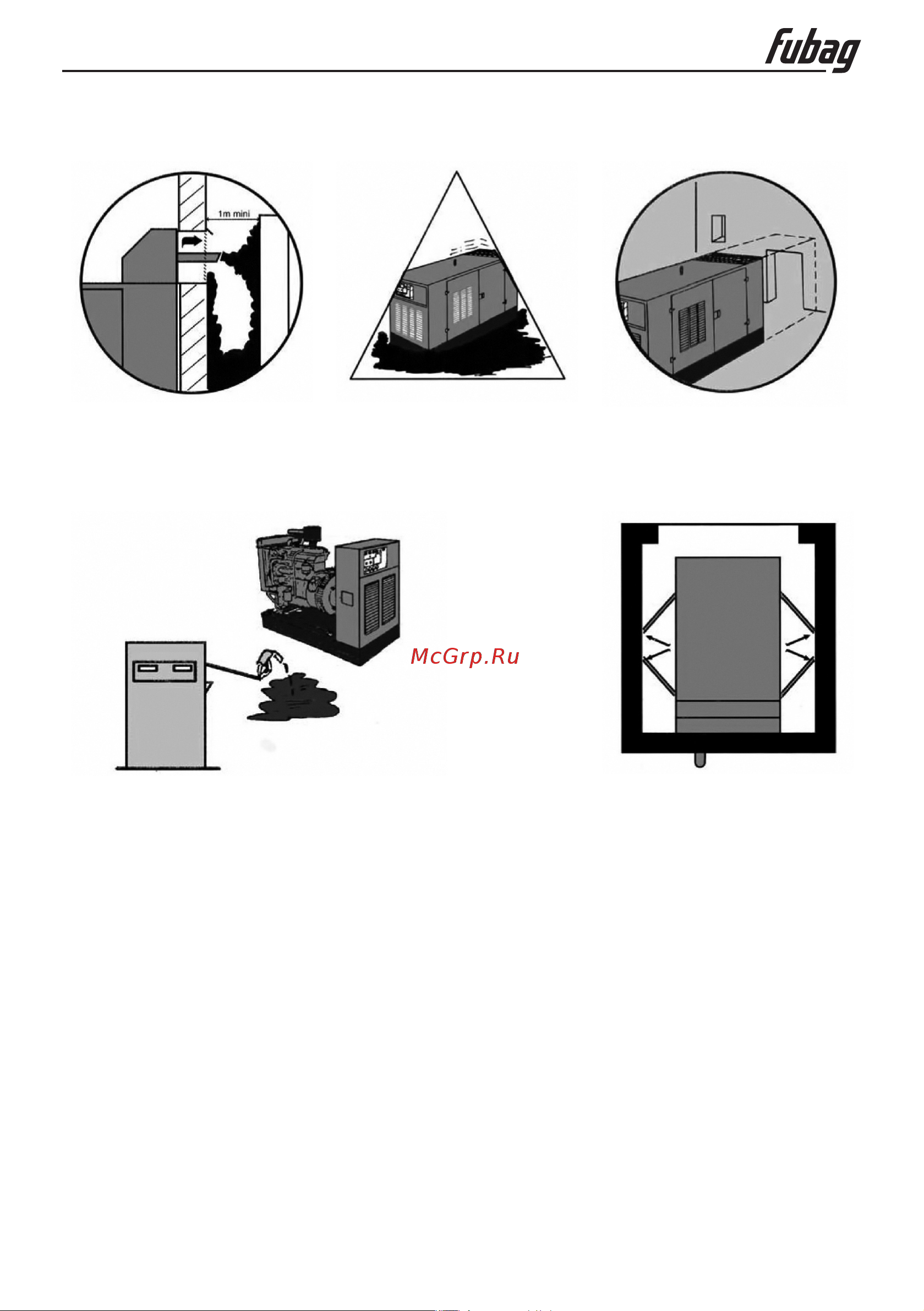

Примеры возможных затруднений:
Неправильные вентиляция и
отвод отработанных газов.
Неровное или недостаточно
жесткое основание. Генера-
тор установлен неправильно.
Затрудненный доступ.
Заправка топливом невозможна. Невозможно открыть
дверцы кожуха.
3.3.2 РАЗМЕРЫ И КОМПОНОВКА
В отношении размеров и компоновки существуют требования двух типов:
3.3.2.1 СТАТИЧЕСКИЕ ТРЕБОВАНИЯ
Размеры установленного оборудования и окружающей его зоны, а именно: топливный
резервуар для ежедневной подачи топлива, электрический шкаф, глушитель, аккумуля-
торные батареи и т.д.
