47
• Akun varaus on vähissä:
Lataa akku.

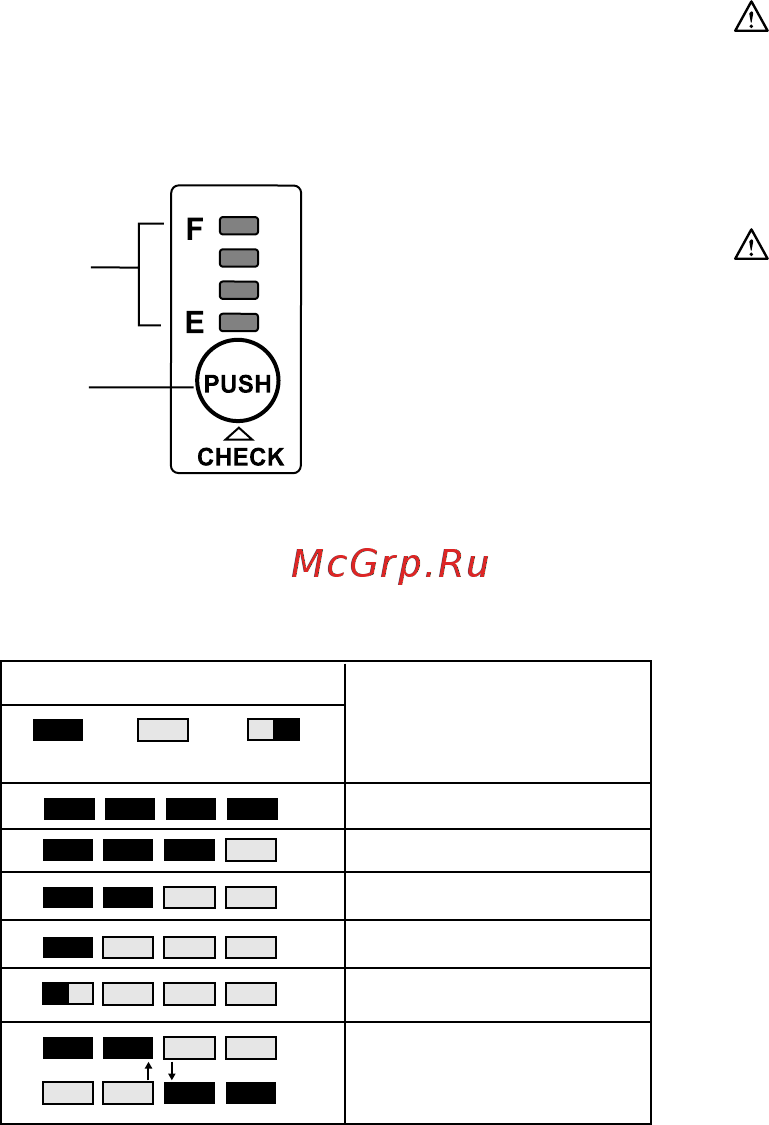

Akun varaustason ilmaisin (vain
BL3622A-akulla varustetut mallit)
BL3622A-akku on varustettu akun varaustason
ilmaisimella.
1
2
011715
Painamalla CHECK-painiketta saat näkyviin akun
varaustason. Merkkivalot palavat noin kolmen sekunnin
ajan.
Merkkivalot
Palaa OFF Vilkkuu
EF
Varaustaso
70–100 %
45–70 %
20–45 %
0–20 %
Lataa akku.
Akussa voi olla toimintahäiriö.
011713
•
Kun vain alin merkkivalo (E-kirjaimen vieressä)
vilkkuu tai kun mikään merkkivalo ei enää pala,
akun varaus on lopussa eikä laite toimi. Lataa
silloin akku tai vaihda tyhjä akku ladattuun.
• Jos vähintään kaksi merkkivaloa ei pala edes akun
lataamisen jälkeen, akun käyttöikä on lopussa.
• Kun kaksi ylintä ja kaksi alinta merkkivaloa palavat
vuorotellen, akussa voi olla toimintahäiriö. Ota
yhteyttä paikalliseen Makitan valtuutettuun
huoltopisteeseen.
HUOMAUTUS:
• Aku ilmoitettu varaustaso voi olla todellista
pienempi työkalun käytön aikana tai heti käytön
jälkeen.
• Ilmoitettu varaustaso voi erota hieman todellisesta
varaustasosta sen mukaan, millaisissa oloissa ja
missä lämpötilassa laitetta käytetään.
KOKOONPANO
HUOMIO:
• Varmista aina ennen mitään työkalulle tehtäviä
toimenpiteitä, että se on sammutettu ja akku
irrotettu.
Ketjun kiinnitys ja irrotus
HUOMIO:
• Varmista aina ennen ketjun kiinnitystä tai irrotusta,
että laite on sammutettu ja akku irrotettu.
• Käytä aina suojakäsineitä, kun kiinnität tai irrotat
ketjua.
1. Jos haluat irrottaa teräketjun, siirrä vipua hieman
nuolen suuntaan niin, että sen lukitus aukeaa.
Käännä vipu sitten pystyasentoon kuvan
mukaisesti.
Kuva5
Kuva6
2. Paina vipua alaspäin ja löysää mutteria
kääntämällä vipua samalla vastapäivään, kunnes
hammaspyörän kotelo irtoaa. (Vipu työntyy
painettaessa mutteriin.)
3. Vapauta ketjunkiristin kääntämällä säätölevyä
vastapäivään.
4. Irrota hammaspyörän kotelo.
5. Irrota ketju ja terälevy sahasta.
6. Ketju asennetaan asettamalla ketjun toinen pää
terälevyn päälle ja toinen pää hammaspyörälle.
Kuva7
Esimerkkitapauksessa ketju kiinnitetään kuvan mukaan,
koska ketju pyörii nuolen osoittamaan suuntaan.
7. Aseta terälevy paikoilleen sahaan
8. Siirrä säätötappia nuolen suuntaan kiertämällä
säätölevyä vastapäivään.
Kuva8
9. Aseta hammaspyörän kotelo sahaan siten, että
säätötappi osuu terälevyssä olevaan pieneen
aukkoon.
Kuva9
10. Paina vipua ja kiristä mutteri kiertämällä vipua
samalla myötäpäivään. Löysää lopuksi ruuvia
hieman kiertämällä sitä yksi neljäsosakierros
vastapäivään.
Kuva10
Ketjunkireyden säätö
Kuva11
Ketju voi löystyä usean tunnin käytön jälkeen. Tarkista
ketjun kireys ennen käyttöä.
Käännä vipu pystyasentoon.
Kuva12
Paina vipua alaspäin. Kun vipu on alas painettuna,
löysää mutteria hieman kääntämällä vipua yksi
1. Merkkivalot
2. CHECK-painike
