![Husqvarna T540i XP 9679836-12 [3/40] Условные обозначения на изделии](/img/pdf.png)
Husqvarna T540i XP 9679836-12 [3/40] Условные обозначения на изделии
![Husqvarna T540i XP 9679836-12 [3/40] Условные обозначения на изделии](/views2/1882039/page3/bg3.png)
1. Передний щиток для рук и тормоз цепи
2. Пользовательский интерфейс
3. Кнопка запуска/останова
4. Предупреждающий индикатор
5. Индикатор аккумулятора
6. Кнопка SavE
7. Информационная наклейка
8. Верхняя ручка
9. Ременная петля
10. Веревочная петля
11. Корпус вентилятора
12. Передняя ручка
13. Бак масла для смазки цепи
14. Стопор переключателя
15. Переключатель
16. Винт регулировки подачи масла
17. Зубчатый упор
18. Ведомая звездочка шины
19. Цепь пилы
20. Направляющая шина
21. Уловитель цепи
22. Винт механизма натяжения цепи
23. Кожух ведущей звездочки
24. Чехол направляющей шины
25. Индикатор уровня заряда
26. Предупреждающий индикатор
27. Шнур питания
28. Комбинированный ключ
29. Зарядное устройство аккумулятора
(принадлежность)
30. Кнопка, уровень заряда аккумулятора
31. Состояние аккумулятора
32. Предупреждающий индикатор
33. Кнопка извлечения аккумулятора
34. Аккумулятор (принадлежность)
35. Руководство по эксплуатации

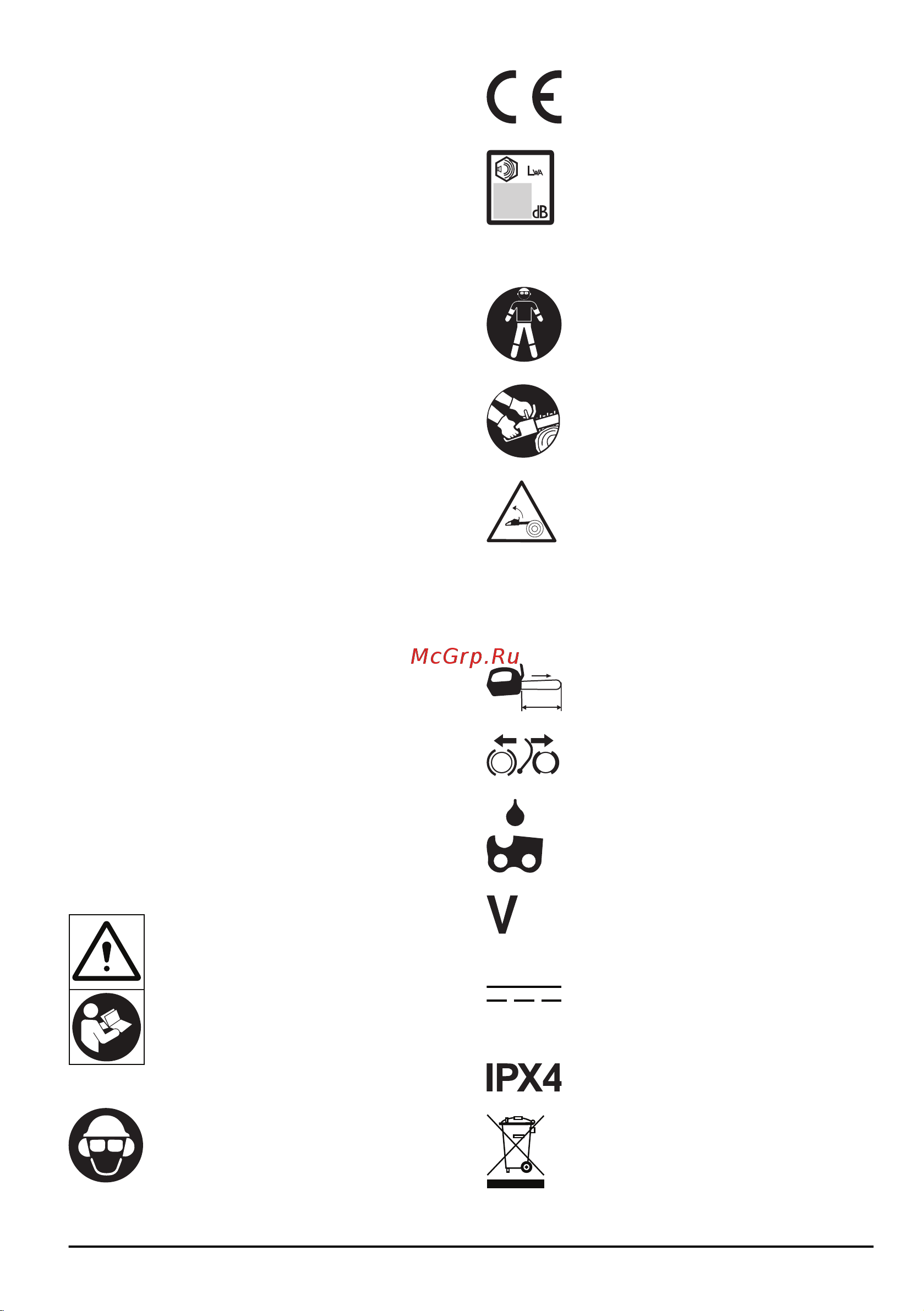

Условные обозначения на изделии
Опасность тяжелой травмы или
смерти оператора или окружающих.
Соблюдайте осторожность и правила
эксплуатации изделия. Перед началом
работы с изделием внимательно
прочитайте руководство по
эксплуатации и убедитесь, что
понимаете приведенные здесь
инструкции.
Используйте рекомендованный
защитный шлем, средства защиты
органов слуха и зрения.
Данное изделие отвечает
требованиям соответствующих
директив EC.
Уровень шума, излучаемого в
окружающую среду, соответствует
действующим директивам ЕС.
Звуковое излучение данного изделия
приведено в разделе
Технические
данные на стр. 32
и на табличке.
Используйте рекомендованные
средства защиты ступней, ног и рук.
Держите изделие обеими руками во
время его эксплуатации.
Предупреждение! При контакте
носовой части направляющей шины с
каким-либо предметом возможна
отдача. При этом направляющую шину
отбрасывает в направлении
оператора. Опасность тяжелой
травмы или смерти.
L-Max
XX mm / XX"
Направление вращения цепи пилы и
максимальная длина направляющей
шины.
Тормоз цепи, включен (вправо).
Тормоз цепи, выключен (влево).
Масло для смазки цепи.
Номинальное напряжение, В.
Постоянный ток.
Предусмотрена защита от брызг воды.
Обозначения, касающиеся охраны
окружающей среды. Данное изделие и
его упаковка не могут быть
утилизированы в качестве бытовых
отходов. Изделие необходимо
1036 - 005 - 29.06.2020 3
