HiWatch DS-D100K 00-00001202 [10/21] Описание подключения
![HiWatch DS-D100P [10/21] Описание подключения](/views2/1892765/page10/bga.png)
Комплект видеодомофона · Руководство пользователя
9

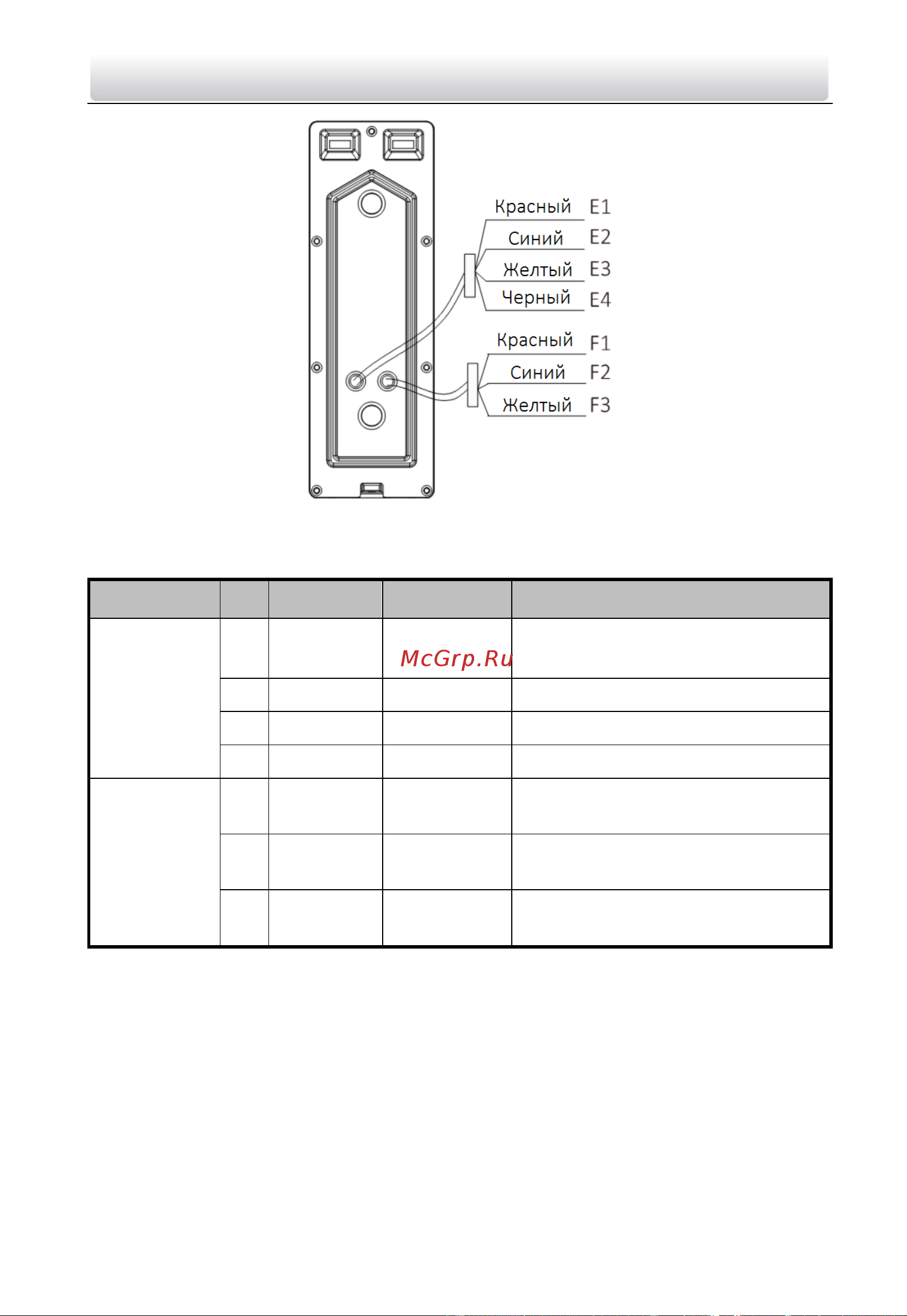

Рисунок 3-2 Провода вызывной панели
Таблица 3-2 Описание разъемов и интерфейсов (вызывная панель)
Название
№
Цвет
Интерфейс
Описание
Группа
проводов
(4х
проводная)
E1
Красный
5V
Подача питания
(с видеодомофона)
E2
Синий
CVBS
Видеовыход
E3
Желтый
AUIDO
Аудио вход/выход
E4
Черный
GND
Заземление
Группа
проводов
(замок)
F1
Красный
NO
Выходное реле дверного
замка/Нормально открытый
F2
Синий
COM
Выходное реле дверного
замка/Общий
F3
Желтый
NC
Выходное реле дверного
замка/Нормально закрытый
3.2 Описание подключения
Цель:
Четырехпроводный домофон и четырехпроводная вызывная панель являются
основными компонентами четырехпроводной системы видеодомофонии. В
качестве дополнительных компонентов могут быть подключены аналоговая
камера и электромеханическая защелка к видеодомофону и вызывной панели
соответственно.
