HiWatch DS-D100K 00-00001202 [9/21] Разъемы и подключение

Комплект видеодомофона · Руководство пользователя

3 Разъемы и подключение

3.1 Разъемы и интерфейсы

3.1.1 Разъемы видеодомофона

На задней панели видеодомофона расположены 4 группы четырехпроводных

разъемов для подключения видеодомофона или вызывной панели, 1 разъем для

подключения камеры и 1 разъем для подключения питания.

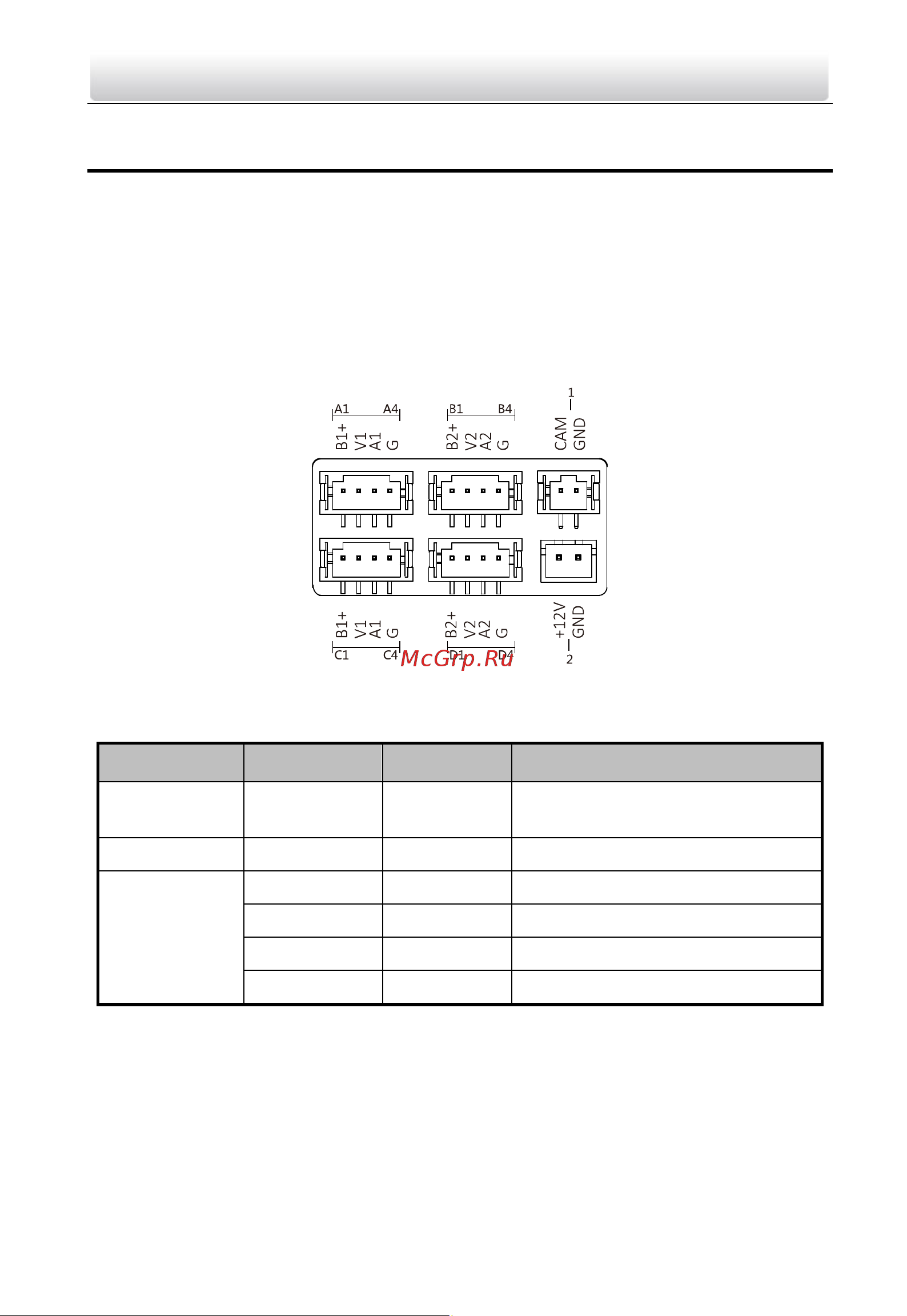

Рисунок 3-1 Разъемы видеодомофона

Таблица 3-1 Описание разъемов (видеодомофон)

Название

№

Интерфейс

Описание

Камера

CAM

Подключение аналоговой

камеры

Питание

12 VDC

12В DC питания

4х

проводный

интерфейс

A1/B1/C1/D1

B1+/B2+

Питание вызывной панели

A2/B2/C2/D2

V1/V2

Видеовход

A3/B3/C3/D3

A1/A2

Аудио вход/выход

A4/B4/C4/D4

Заземление

3.1.2 Разъемы вызывной панели

На задней панели вызывной панели расположены 2 группы проводов для

подключения. Первая группа используется для подключения видеодомофона, а

вторая для подключения замка.
