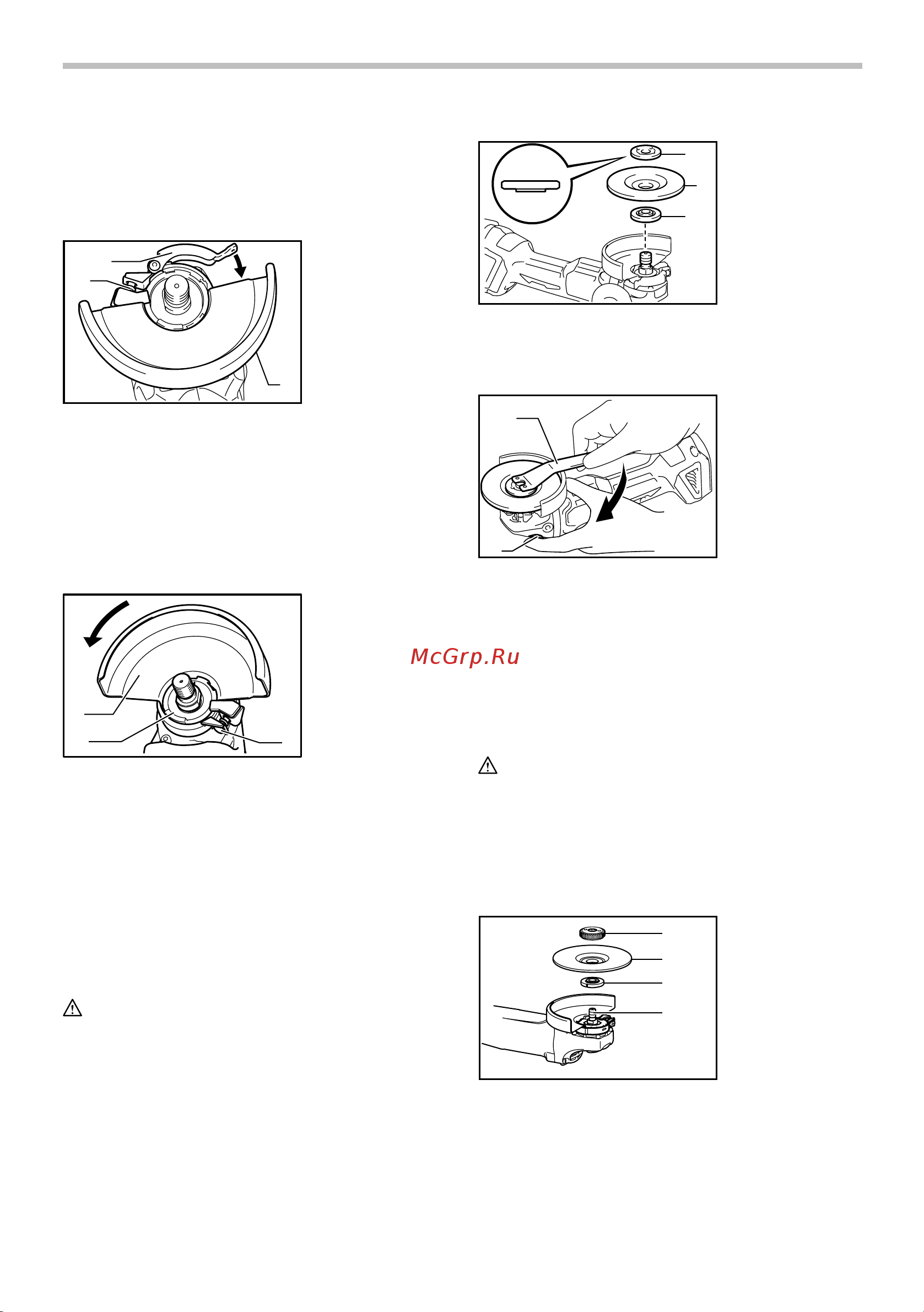

Ослабьте винт, а затем рычаг на кожухе диска.
Установите кожух диска так, чтобы выступ на хомуте
кожуха диска совпал с пазом на буксе. Затем
установите кожух диска под таким углом, чтобы во
время работы он защищал оператора.
1
2
3
015085
Затяните рычаг для фиксации кожуха диска. Если
рычаг затянут слишком туго или слишком слабо для
затягивания кожуха диска, ослабьте или затяните
винт для регулировки затяжки хомута кожуха диска.
Для снятия кожуха диска выполните процедуру
установки в обратном порядке.
Для инструмента с кожухом диска со стопорным
болтом
1
2
3
015303
Установите защитный кожух так, чтобы выступы на
его хомуте совместились с пазами на коробке
подшипника. Затем поверните защитный кожух на
180 ﾟ против часовой стрелки. Проверьте, чтобы
винт был надежно затянут.
Для снятия кожуха диска выполните процедуру
установки в обратном порядке.
Установка и снятие диска с углубленным
центром или откидного диска
(поставляется отдельно)
ПРЕДУПРЕЖДЕНИЕ:
• При использовании диска с углубленным
центром / откидного диска кожух диска должно
быть установлено так, чтобы его закрытая
сторона была обращена к оператору.
• Пользуйтесь замком вала только когда
шпиндель не вращается.
1
2
3
015088
Установите внутренний фланец на шпиндель.
Наденьте диск на внутренний фланец и вкрутите
контргайку на шпиндель.
1
2
015089
Для затяжки контргайки сильно надавите на
фиксатор вала, чтобы шпиндель не проворачивался,
затем воспользуйтесь ключом контргайки и крепко
затяните ее по часовой стрелке.
Для снятия диска выполните процедуру установки в
обратном порядке.
Установка или снятие гайки Ezynut
(дополнительная принадлежность)
ПРЕДУПРЕЖДЕНИЕ:
• Не используйте гайку Ezynut с
быстрозажимным фланцем или угловой
шлифовальной машиной, в конце модели
которой указана буква «F». Толщина этих
фланцев слишком велика, поэтому шпиндель
не сможет удерживать всю резьбу.
1
2
4
3
012772
Установите внутренний фланец, абразивный диск и
гайку Ezynut на шпиндель таким образом, чтобы логотип
«Makita» на гайке Ezynut был направлен наружу.
1. Кожух диска
2. Узел
подшипника
3. Винт
1. Гайка Ezynut
2. Абразивный
диск
3. Внутренний
фланец
4. Шпиндель
1. Ключ
контргайки
2. Фиксатор вала
1. Контргайка
2. Диск с
углубленным
центром
3. Внутренний
фланец
1. Винт
2. Рычаг
3. Кожух диска
Содержание
- Аккумуляторная угловая шлифмашина 1
- Символы 2
- Технические характеристики 2
- Декларация о соответствии ес 3
- Общие рекомендации по технике безопасности для электроинструментов 3
- Сохраните брошюру с инструкциями и рекомендациями для дальнейшего использования 3
- Правила техники безопасности при эксплуатации аккумуляторного шлифовального инструмента 5
- Сохраните данные инструкции 8
- Важные инструкции по технике безопасности 9
- Для аккумуляторного блока 9
- Предупреждение 9
- Советы по обеспечению максимального срока службы аккумуляторного блока 9
- Сохраните данные инструкции 9
- Действие выключателя 10
- Описание функционирования 10
- Установка или снятие блока аккумуляторов 10
- Функция электронного регулирования крутящего момента 10
- Индикация оставшегося заряда аккумулятора 11
- Обозначения заряда аккумулятора 11
- Система защиты инструмента аккумулятора 11
- Функция автоматического изменения скорости 11
- Монтаж 12
- Установка боковой рукоятки ручки 12
- Установка или снятие кожуха круга для кругов с вогнутым центром многофункциональных кругов абразивных отрезных кругов алмазных кругов 12
- Фиксатор вала 12
- Установка и снятие диска с углубленным центром или откидного диска поставляется отдельно 13
- Установка или снятие гайки ezynut дополнительная принадлежность 13
- Порядок установки или снятия гибкого диска поставляется отдельно 14
- Установка или снятие абразивного диска дополнительная принадлежность 14
- Эксплуатация 14
- Шлифовка и зачистка 15
- Выполнение работ с абразивным отрезным диском алмазным диском дополнительная принадлежность 16
- Мм 4 16
- Мм 4 1 2 125 мм 5 16
- Выполнение работ с дисковой проволочной щеткой дополнительная принадлежность 17
- Выполнение работ с чашечной проволочной щеткой дополнительная принадлежность 17
- Дополнительные принадлежности 18
- Техобслуживание 18
