9.4.4. Для регулировки нижней направляющей (53) пиль-

ной ленты (42) ослабьте фиксацию болта (52), переме-

стите нижнюю направляющую (53) пильной ленты (42)

таким образом, чтобы упорный подшипник (48) находил-

ся в непосредственной близости к торцу пильной ленты

(42), положение зафиксируйте болтом (52).

9.4.5. Для перемещения направляющих подшипников

(46) в поперечном направлении необходимо ослабить

фиксацию гаек (50). Вращая щелевым ключом (не

ком-

плектуется) шлиц эксцентриковой оси (51), установите

подшипники (46) таким образом, чтобы расстояние меж-

ду пильной лентой (42) и направляющими подшипника-

ми (46) составляло 0,03 мм с каждой стороны пильной

ленты (42). Зафиксируйте положение гайками (50).

9.4.6. Для выполнения качественной работы, уменьше-

ния нагрузки на пильную ленту (42) и обеспечения тех-

ники безопасности при выполнении пиления заготовки,

необходимо максимально возможно сблизить верхнюю

и нижнюю направляющие (47 и 53) пильной ленты (42).

9.4.7. Для перемещения верхней направляющей (47)

пильной ленты ослабьте фиксацию маховика (4) уста-

новки верхней направляющей пильной ленты и пере-

местите верхнюю направляющую пильной ленты (47).

Установленное положение зафиксируйте маховиком (4)

установки верхней направляющей пильной ленты .

9.4.8. Для перемещения нижней направляющей (53)

пильной ленты ослабьте фиксацию болта (13) и пере-

местите нижнюю направляющую (53) пильной ленты.

Установленное положение зафиксируйте болтом (13).

9.5. Регулировка усилия пиления (подача)

9.5.1. Усилие пиления (подача) на заготовку произво-

дится за счёт собственного веса конструкции ленточной

пилы. Подачу можно плавно регулировать.

9.5.2. Для изменения скорости подачи вращайте махо-

вик (54). Вращение по часовой стрелке маховика (54)

снижает скорость подачи. Вращение маховика (54) про-

тив часовой стрелки увеличивает скорость подачи.

9.5.3. Закрытие крана (55) позволяет зафиксировать

пильный блок под любым углом к горизонту (от 00 до

900) или прекратить подачу.

9.6. Регулировка толкателя автоматического выклю-

чения ленточной пилы

9.6.1. Ослабьте фиксацию винта (57) и переместите

кронштейн (3) в вертикальной плоскости. Перемещени-

ем кронштейна необходимо добиться, чтобы винт (56)

находился строго напротив концевого выключателя в са-

мом нижнем положении пильного блока. Зафиксируйте

данное положение кронштейна (3) винтом (57).

9.6.2. Ослабьте гайку (58). Вращением винта (56) добей-

тесь четкого контакта головки

винта (56) с концевым вы-

ключателем в самом нижнем положении пильного бло-

ка. Зафиксируете положение винта (56) гайкой (58).

10. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ (Рис.1-13)

10.1. Подготовка к работе

10.1.1. Установите упор (2) в положение, соответствую-

щее размеру отрезаемой заготовки. Ленточную пилу

переведите в вертикальное положение. Зафиксируйте

пильный блок в вертикальном положении, закрыв кран

(55) гидроцилиндра (14).

10.1.2. Установите и закрепите тиски (19) на необходи-

мый угол пиления заготовки относительно пильной лен-

ты (42). Поместите заготовку в тиски (19), продвиньте ее

до упора (2) и закрепите ее в тисках (19).

10.1.3. Проверьте правильность настроек ленточной

пилы для данного вида заготовки.

10.1.4. При обработке длинных заготовок установите

опоры (не входят в комплект поставки) для фиксации

заготовки, рассчитанные на вес заготовки.

10.1.5. Заполните емкость для СОЖ (22) и убедитесь, что

сливной патрубок (23) направлен в емкость для СОЖ.

10.2. Включение

ВНИМАНИЕ! Перед пробным включением ленточной

пилы убедитесь, что все узлы и механизмы надёж-

но закреплены, на поверхности ленточной пилы нет

посторонних предметов, и ничто не мешает движе-

нию пильной ленты и работе агрегатов и механиз-

мов ленточной пилы.

10.2.1. Вставьте электрическую вилку шнура питания

ленточной пилы в розетку с напряжением 380 вольт.

10.2.2. Нажмите кнопку (61) блока управления (9), ско-

рость движения пильной ленты постепенно повысится

до максимальной.

10.2.3. Ленточная пила должна поработать не менее 2

минут. Убедитесь, что все элементы ленточной пилы на-

дежно закреплены и работают равномерно и правиль-

но.

10.2.4. Включите подачу СОЖ поворотом выключателя

(60). Индикатор (59) информирует о включенном режи-

ме подачи СОЖ. Подача СОЖ отключается поворотом

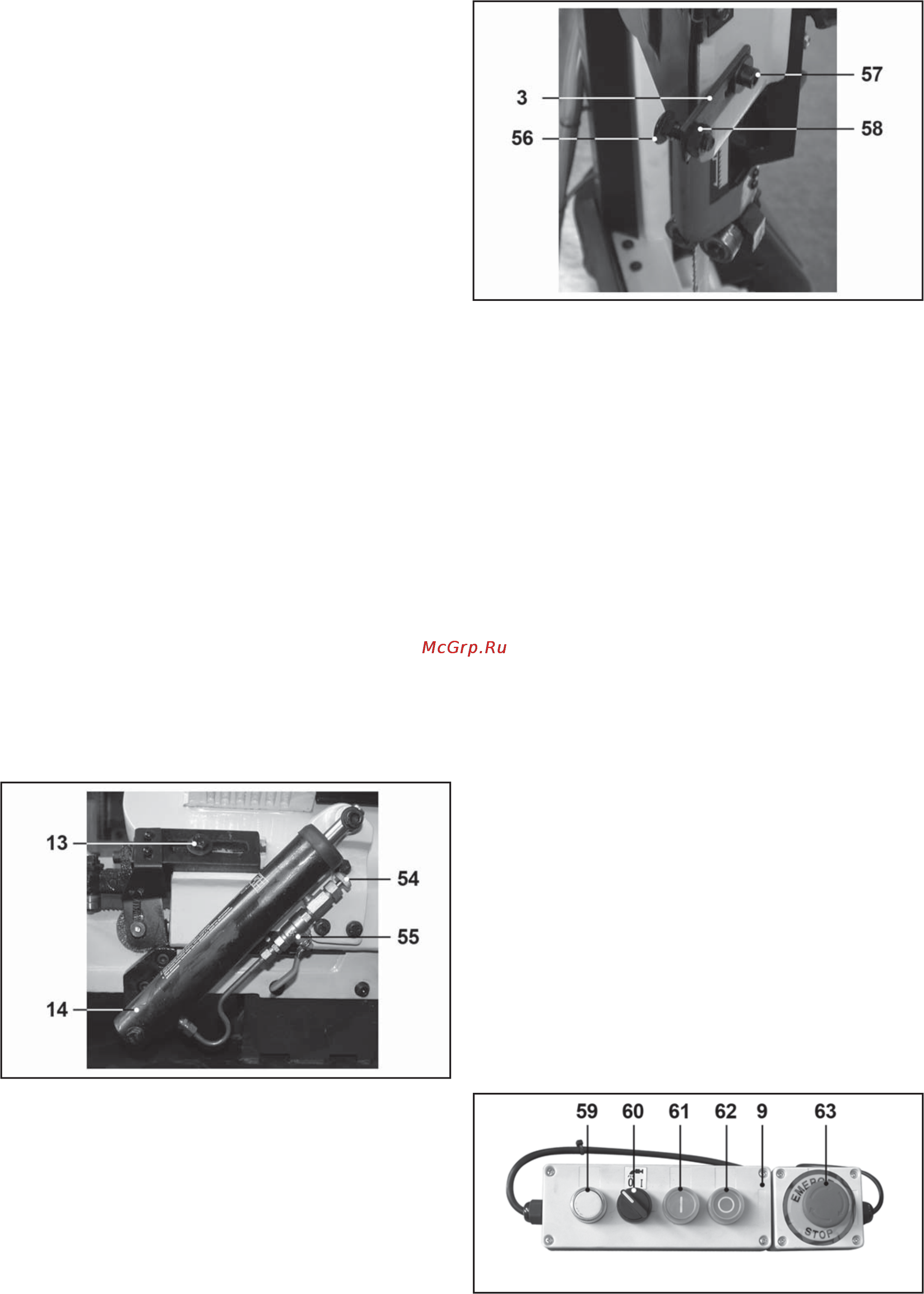

Рис. 11

Рис. 12

Рис. 13

выключателя (60) в первоначальное положение.

10.2.5. Когда необходимо выключить ленточную пилу,

нажмите на кнопку (62) блока управления (9), вилку

шнура питания ленточной пилы извлеките из розетки

электросети.

10.2.6. При возникновении нештатных или аварийных

ситуаций ленточная пила выключается нажатием на

аварийный выключатель (63). Для приведения выключа-

теля (63) в рабочее положение поверните его кнопку по

стрелке.

10.3. Пиление

10.3.1. Ленточная пила предназначена для распиловки

заготовок из металла, пластика и древесины. Ленточная

пила при установке рабочего стола (см.п.8.4) и исполь-

зовании заготовок из пластика и древесины позволяет

выполнять криволинейные и радиусные пропилы.

К работе с ленточной пилой допускаются лица, подготов-

ленные и имеющие опыт работы с пильными машинами.

Приступая к выполнению пильных работ с ленточной

пилой необходимо изучить инструкцию по эксплуатации

и устройство ленточной пилы, чётко знать о назначении

каждого органа управления ленточной пилы.

10.3.2. Перед выполнением намеченной пильной опе-

рации изучите методы и режимы предполагаемой обра-

ботки, получите информацию в соответствующих учеб-

ных и справочных пособиях или у квалифицированного

специалиста.

10.3.3. Произведите подготовительные настройки опи-

санные выше.

10.3.4. При работе с ленточной пилой на рабочем столе

(предварительно выполните установки пункта 8.4) пода-

чу заготовки осуществляйте двумя руками с равномер-

ной скоростью, без толчков, постоянно контролируя при-

жим заготовки к рабочему столу. Не допускайте опасной

близости рук к движущейся пильной ленте (42)

Продольное усилие подачи не должно перегружать лен-

точную пилу, не должно смещать пильную ленту (42) от

прямолинейной траектории движения. Любая остановка

заготовки может образовать неровность или ступень на

срезе заготовки.

Скоростной режим подачи с учетом высоты заготовки

при использовании определённых материалов заготовок

и применяемой пильной ленты подбирается по справоч-

ной литературе или опытным путём. Радиус закругления

зависит от ширины используемой пильной ленты

Верхняя направляющая пильной ленты (47) должна

предварительно устанавливаться как можно ниже, на-

сколько позволяет заготовка. Это не только повысит

безопасность оператора, но будет лучше стабилизиро-

вать полотно пильной ленты (42) при работе. Это осо-

бенно важно при исполнении радиусных пилений.

10.3.5. При определившейся тенденции «ухода» пильной

ленты (42) в сторону, обратите внимание на регулиров-

ки (см.п.9.3.) Проконтролируйте позиции направляющих

подшипников, стабилизирующих траекторию движения

пильной ленты (42) в рабочей зоне. Проконтролируйте

устойчивость регулировки смещения пильной ленты

(42) (см. пункт 9.4.).

10.3.6. При выполнении прямолинейных косых или по-

перечных пилений заготовка обязательно должна плот-

но лежать и быть крепко зажата в тисках (19). Движущу-

юся пильную ленту (42) к заготовке подводите медленно

и аккуратно, не допускайте удара при запиливании.

10.3.7. При пилении не прямоугольного профиля ис-

пользуйте бруски, вставки и накладки для надёжного за-

крепления заготовки в губках тисков (19).

10.3.8. Используйте заготовки толщиной не менее дли-

ны, равной трём зубьям пильной ленты (42). Если зубья

пильной ленты (42) «обхватывают» заготовку, то может

произойти поломка заготовки и пильной ленты (42).

10.3.9. Периодически останавливайте работу ленточной

пилы, убирайте скопившиеся опилки, очищайте сетча-

тый фильтр и контролируйте уровень СОЖ в емкости

для СОЖ.

11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (Рис. 1-13)

ВНИМАНИЕ: Перед началом любых ремонтных и

сервисных работ убедитесь, что ленточная пила от-

ключена из розетки.

11.1. Периодически удаляйте опилки со всех резьбовых

и подвижных узлов и механизмов ленточной пилы.

11.2. По окончанию работы очистите ленточную пилу,

машинным маслом смажьте пильную ленту (42), ходо-

вой винт и поверхности тисков (19).

11.3. Не реже одного раза в год меняйте машинное мас-

ло в червячном редукторе, для чего, подставив ёмкость,

выкрутите болты крепления крышки червячного редук-

тора (12). Удалите старое масло и промойте редуктор.

Заполните картер машинным маслом до уровня пробки

на крышке картера.
