1. ОБЩИЕ УКАЗАНИЯ
1.1. Переносная ленточная пила по металлу модели
«Корвет 424» (далее ленточная пила) предназначена
для распиловки заготовок из металла, пластика и дре-
весины.
1.2. Ленточная пила предназначена для работы от трех-
фазной сети переменного тока напряжением 380 В ча-
стотой 50 Гц.
1.3. Ленточная пила предназначена для эксплуатации в
следующих условиях:
- температура
окружающей среды от 1 до 35
0
С;
- относительная влажность воздуха до 80 % при темпе-
ратуре 25
0
С.
1.4. Если ленточная пила внесена в зимнее время в ота-
пливаемое помещение с улицы или из холодного поме-
щения, не распаковывайте и не включайте ее в течение
8 часов. Ленточная пила должна прогреться до темпе-
ратуры окружающего воздуха. В противном случае она
может выйти из строя при включении.
1.5. Приобретая ленточную
пилу, проверьте ее работо-
способность, комплектность, наличие гарантийных та-
лонов в руководстве по эксплуатации, дающих право на
бесплатное устранение заводских дефектов в период
гарантийного срока, при наличии на них даты продажи,
штампа магазина и разборчивой подписи или штампа
продавца.
1.6. После продажи ленточной пилы претензии по не-
комплектности не принимаются.
2.
ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры ленточной пилы приведены в
таблице 1.
2.1.1. По электробезопасности ленточная пила модели «Корвет 424» соответствует I классу защиты от поражения
электрическим током.
В связи с постоянным совершенствованием технических характеристик моделей оставляем за собой право
вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет при-
лагаться к «Руководству» отдельным листом.
3. РАСПАКОВКА
3.1. Откройте упаковку и извлеките ленточную пилу и
все комплектующие детали.
3.2. Проверьте комплектность ленточной пилы.
4. КОМПЛЕКТНОСТЬ (Рис. 1)
4.1. В комплект поставки входит:
А. Пила ленточная 1 шт.
Б. Опора роликовая 4 шт.
В. Ось упора 1 шт.
Г. Винт фиксации упора 1 шт.
Д. Шплинт 4 шт.
Е. Распорка 1 шт.
Ж. Фильтр сетчатый 1 шт.
Л. Винт с гайкой 1 компл.
И. Упор 1 шт.
К. Стол рабочий 1 шт.
Руководство по эксплуатации 1 экз.
Упаковка 1 шт
5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
5.1. Общие указания по обеспечению безопасности
при работе с ленточной пилой
ПРЕДУПРЕЖДЕНИЕ: не подключайте ленточную
пилу к сети питания до тех пор, пока внимательно не
ознакомитесь с изложенными в «Руководстве» реко-
мендациями, пока поэтапно не пройдете все пункты
настройки и регулировки ленточной пилы.
5.1.1. Ознакомьтесь с конструкцией, назначением и
техническими характеристиками Вашей ленточной
пилы.
5.1.2. Правильно устанавливайте и всегда содержите в
рабочем состоянии все защитные устройства.
5.1.3. Выработайте в себе привычку: прежде чем вклю-
чать ленточную пилу, убедитесь в том, что все исполь-
зуемые при настройке инструменты удалены с рабочего
стола.
5.1.4. Место проведения работ ленточной пилой должно
быть ограждено. Содержите рабочее место в чистоте,
не допускайте загромождения посторонними предмета-
ми. Не допускайте использование ленточной пилы в по-
мещениях со скользким полом, например, засыпанном
опилками или натертым воском.
5.1.5. Запрещается установка и работа ленточной пилы
Таблица 1.
Наименование параметра Значение параметра
Номинальное напряжение питания, В 380
Частота сети, Гц. 50
Род тока Переменный, трехфазный
Номинальная потребляемая мощность, Вт 750
Тип двигателя Асинхронный.
Система привода Ременная + червячный редуктор
Переключение скорости движения пильной ленты, число ступеней Ступенчатый шкив, четыре
Скорость движения пильной ленты, м/мин 22; 34; 49; 64
Косое пиление, град 90
0
- 45
0
Максимальный диаметр заготовки при пилении
- под углом 90
0
, мм
- под углом 45
0
, мм
178
127
Максимальное сечение при пилении прямоугольной заготовки
- под углом 90
0
, мм
- под углом 45
0
, мм
178х305
120х125
Длина пильной ленты, мм 2362
Ширина пильной ленты, мм 19,05
Толщина пильной ленты, мм 0,8
Масса, кг 170
Код для заказа ленточной пилы 20424
17

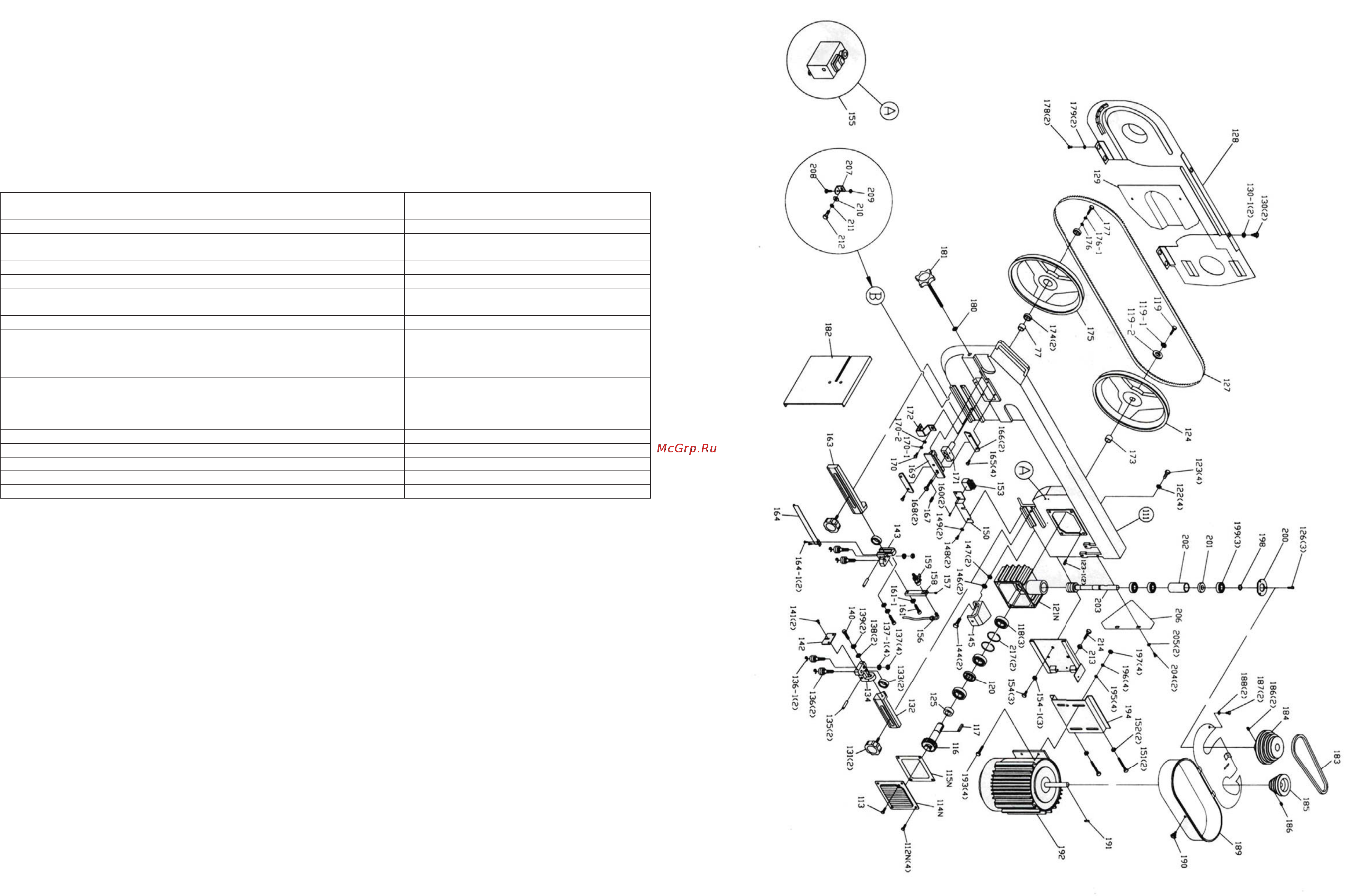

СХЕМА СБОРКИ ЛЕНТОЧНОЙ ПИЛЫ «КОРВЕТ 424»
